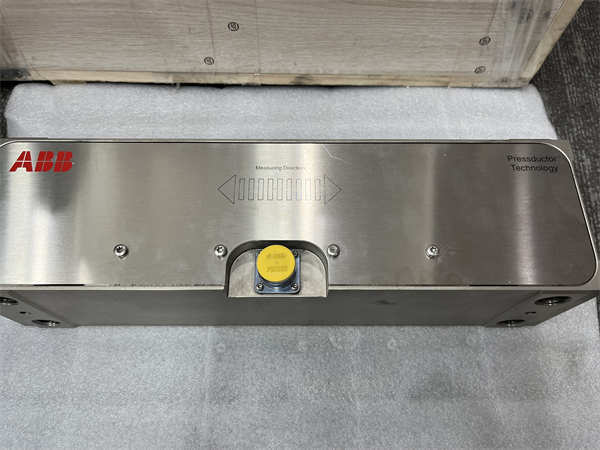

PFTL201C 3BSE007913R50 50KN ABB PillowBlock 张力传感器

ABB PFTL201

C 3BSE007913R50 50KN是一款高精度Pressductor®PillowBlock张力传感器，属于ABB张力测量产品系列。这款ABB PFTL201C 3BSE007913R50 50KN传感器专为测量工业生产过程中带材的张力而设计，尤其适用于需要测量水平方向张力的应用。PFTL201C 3BSE007913R50 50KN采用了ABB独特的Pressductor®技术，该技术基于磁弹性效应，能够提供高精度、高可靠性的张力测量，且对过载、冲击和振动具有极强的耐受性。与依赖物理位移的传统张力传感器不同，ABB PFTL201C 3BSE007913R50 50KN能够产生强大的低阻抗交流测量信号，具有出色的抗电磁干扰和接地故障能力。该传感器在自动化系统中扮演着关键角色，能够帮助用户实现对生产过程中材料张力的精确控制，从而提高产品质量、优化生产效率并降低废品率。其50KN的额定载荷使其能够应用于多种工业领域中等至高张力的测量需求。

技术规格

产品型号：PFTL201C 3BSE007913R50

额定载荷：50 kN(约11250 lbs)

制造商：ABB

产品类型：Pressductor®PillowBlock张力传感器(水平力测量)

测量原理：磁弹性(Pressductor®技术)

精度等级：±0.5%

重复性误差：<±0.05%

工作量程比：30:1

过载能力(测量方向)：500 kN

过载能力(横向)：250 kN(h=300 mm)

工作温度：-10°C至+90°C

零点漂移：<±0.005%/°C

灵敏度漂移：<±0.010%/°C

输出信号：低阻抗AC信号(与激励频率和张力成比例)

主要特点和优势

ABB PFTL201C 3BSE007913R50 50KN张力传感器凭借其先进的技术和坚固的设计，为用户带来了显著的优势：

高精度测量：采用ABB成熟的Pressductor®技术，能够实现对带材张力的高精度测量，确保生产过程的稳定性和产品质量。

卓越的过载保护能力：具有高达额定载荷十倍的过载承受能力，即使在意外过载情况下也能保证传感器的安全和性能。

出色的抗干扰能力：低阻抗AC输出信号对电气干扰和接地故障具有很强的抵抗能力，保证了测量信号的可靠性。

坚固耐用的设计：采用高品质不锈钢材料制成，具有出色的耐腐蚀性和抗机械冲击能力，能够适应恶劣的工业环境。

优化的水平力测量：专为测量带材张力产生的水平分力而设计，能够有效排除辊筒自身重量的影响，提高测量精度。

高弹簧常数：坚固的结构设计提供了高弹簧常数，确保传感器在承受张力时变形量极小，从而保证了测量的准确性。

易于集成和使用：可方便地集成到各种自动化控制系统中，并与ABB的张力测量放大器等配套设备配合使用。

应用领域

ABB PFTL201C 3BSE007913R50 50KN张力传感器广泛应用于需要精确控制带材张力的工业领域：

金属加工行业：用于控制金属带材在轧制、切割、拉拔等过程中的张力，确保材料的稳定性和加工质量。

造纸行业：用于控制纸张或纸幅在印刷、涂布、复卷等过程中的张力，防止断纸和褶皱，提高生产效率和产品质量。

纺织行业：用于控制纱线或织物在纺纱、织造、印染等过程中的张力，确保产品质量和生产效率。

印刷和包装行业：用于控制纸张、薄膜等材料在印刷、复合、分切、包装等过程中的张力，保证产品外观和质量。

电缆制造行业：用于控制电缆线材在生产过程中的张力，确保电缆的结构和性能符合要求。

橡胶和塑料加工行业：用于控制橡胶或塑料薄膜在挤出、拉伸、卷绕等过程中的张力，保证产品质量和尺寸稳定性。

相关产品

与ABB PFTL201C 3BSE007913R50 50KN张力传感器相关的产品包括：

ABB PFCL201系列张力传感器(垂直力测量)：适用于测量垂直方向的张力分力。

ABB PFTA201/PFTB201张力测量放大器：用于接收和处理来自Pressductor®张力传感器的信号，并提供标准的模拟或数字输出。

ABB Tension Control Systems：ABB提供的完整的张力控制解决方案，包括传感器、放大器、控制器和执行机构。

ABB张力指示器和控制器：用于显示和控制带材的张力值。

ABB其他类型的张力传感器：例如基于应变片技术的张力传感器，适用于不同的应用场合和测量范围。

安装前准备：在安装ABB PFTL201C 3BSE007913R50 50KN张力传感器之前，请务必仔细阅读相关的产品手册和安装指南，确保安装环境符合要求。检查传感器的包装是否完好，确认型号与订单一致。准备好所需的安装工具和紧固件。根据设备设计，确定传感器的安装位置和方向，确保能够有效地测量带材的水平张力分量。避免将传感器安装在有强烈振动或冲击的区域。按照接线图正确连接传感器的电缆到张力测量放大器或其他信号处理单元。

维护建议：为了确保ABB PFTL201C 3BSE007913R50 50KN张力传感器的长期稳定运行和测量精度，建议定期进行维护。定期检查传感器的安装是否稳固，紧固件是否松动。保持传感器表面清洁，避免灰尘和异物堆积。避免对传感器施加超过其额定载荷的力。定期检查传感器电缆的连接是否良好，有无损坏或老化现象。建议定期对张力测量系统进行校准，以确保测量的准确性。如果发现传感器出现任何异常或故障，应及时联系ABB的技术支持部门进行处理，切勿自行拆卸或维修。

产品保障

ABB对其PFTL201C 3BSE007913R50 50KN张力传感器提供标准的质量保证。在质保期内，如果产品在正常使用情况下出现制造缺陷或质量问题，用户可以享受免费的维修或更换服务。
