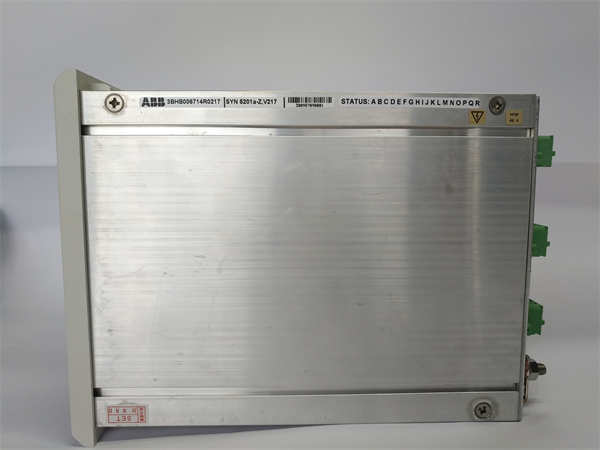

SYN5201a-Z,V217 3BHB006714R0217 ABB 自动同步装置/同步控制单元

ABB SYN5201a-Z,V217(产品ID:3BHB006714R0217)是一款先进的自动同期装置，属于ABB SYNCHROTACT 5系列产品线。该模块专为发电机与电网之间的自动同步以及同步线路之间的并联操作而设计。在电力系统自动化中，发电机并网是一个精确且关键的过程，需要精确匹配电压、频率和相位角。SYN5201a-Z,V217能够自动化这一复杂过程，确保发电机安全、平稳地并入电网，从而避免对电网造成冲击或对设备造成损坏。

作为ABB在同步技术领域的第五代产品，SYN5201a-Z,V217采用了数字技术，提供单通道自动同步功能，集成了频率和电压匹配能力。其设计高度注重可靠性和安全性，内置自诊断功能，可有效防止异步合闸，确保每次并网操作的最高安全性。该模块不仅支持50/60Hz标准电网，还支持16²/₃Hz频率，使其适用于各种发电设备和电网环境。ABB SYN5201a-Z,V217广泛应用于发电厂、工业自备电厂、以及需要多台发电机并网的复杂电力系统中，是提升电网运行效率、稳定性和安全性的关键设备。

技术规格

产品型号:SYN5201a-Z,V217 3BHB006714R0217

制造商:ABB

产品类型:自动同步装置/同步控制单元

所属系列:SYNCHROTACT 5

功能:自动同步、频率匹配、电压匹配、同步校验

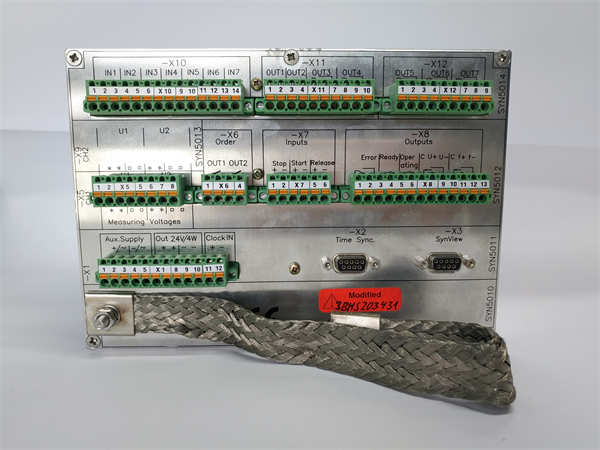

输入电压范围(测量输入U1,U2):50至130 VAC(额定),0至1.3×Un(允许)

输入频率:16²/₃/50/60 Hz

辅助电源(AC/DC):24-250 V DC,100-230 V AC

测量范围(电压U1,U2):0-1.3 V

测量范围(角度匹配α):–179-180°

测量范围(频率输入):10-100 Hz

工作环境温度:+5至+70°C

安装方式:机架式安装(推测)

输出:可配置信号继电器输出(用于并联指令等)

主要特点和优势

ABB SYN5201a-Z,V217自动同期装置以其卓越的性能和设计理念，在电力系统应用中展现出显著的特点和优势。其核心优势在于能够实现高度自动化且精确的并网操作。在传统的手动或半自动并网过程中，精确匹配电压、频率和相位角极具挑战性，而SYN5201a-Z,V217通过先进的算法和控制逻辑，能够自动调整发电机参数，确保在最佳时机安全合闸，从而避免对发电机和电网造成冲击，延长设备寿命。

其次，SYN5201a-Z,V217具备高可靠性和安全性。作为ABB SYNCHROTACT 5系列产品，它内置了强大的自诊断功能，能够持续监测自身运行状态和并网条件，有效防止异步合闸。这种功能性安全设计对于发电厂等关键基础设施至关重要，能最大限度地降低运行风险和事故发生的可能性。此外，该模块还支持多参数集配置，允许用户为不同的并网条件（如不同发电机组、电网状态）预设和选择多达7种参数集，这极大地增强了系统的灵活性和适应性。通过ABB SinView 5软件工具，可以方便地进行参数设置、调试和数据分析，简化了工程和维护的复杂性。SYN5201a-Z,V217的坚固设计使其适用于各种工业环境，并且其兼容性强，可以与多种保护设备和DCS系统无缝集成，是实现现代化电力系统高效、安全运行的关键使能技术。

应用领域

ABB SYN5201a-Z,V217自动同期装置的核心功能是安全、精确地将发电机或发电机组并入电网，因此其应用领域主要集中在电力行业及对电力系统稳定运行有严格要求的工业领域。在火力发电厂、水力发电厂、核电站以及燃气轮机联合循环电站中，SYN5201a-Z,V217是必不可少的设备，它确保发电机在启动后能够平稳、安全地与主电网或厂用电网同步，并承担负荷。

在工业自备电厂和大型工厂，如钢铁厂、化工厂、造纸厂等，这些企业通常拥有自己的发电机组以保障电力供应的连续性或利用余热发电。SYN5201a-Z,V217在这些场景中用于控制发电机组与公共电网的并联，实现电力的双向流动或孤岛运行模式的切换。对于柴油发电机组和备用电源系统，在主电源故障后，SYN5201a-Z,V217能够自动控制备用发电机组启动并快速准确地与负荷并联，确保电力供应的连续性。此外，在海上平台、船舶电力系统等需要多台发电机并联运行以共享负荷的场合，SYN5201a-Z,V217也能提供可靠的同期控制功能，提升系统稳定性和效率。该模块在任何需要将独立电源并入现有电网或多电源之间进行同步切换的应用中都具有关键价值。

相关产品

ABB SYN5201a-Z,V217自动同期装置是ABB SYNCHROTACT 5系列同步设备的一部分。与其相关的产品主要包括同系列的其他同步模块、ABB的控制系统（如Symphony Plus或Advant OCS），以及各类辅助设备。以下是一些可能与SYN5201a-Z,V217相关联的产品型号及其简要说明：

ABB SYN5202a-Z,V217(3BHB006715R0217):这是SYNCHROTACT 5系列中的双通道自动同步装置，相较于单通道的SYN5201a-Z,V217，它提供了更高的冗余性和安全性，通常用于更关键的并网应用。

ABB SYN5302a-Z,V217(3BHB006716R0217):这是SYNCHROTACT 5系列中的冗余双通道自动同步装置，在一个机箱中包含两个SYN5202双通道单元，提供最高级别的冗余和可靠性，是SYN5201a-Z,V217在极端高可靠性需求场景下的升级或替代。

ABB SYN5100:这是SYNCHROTACT 5系列中的简单同步校验器，主要用于同步条件检查而非自动同期控制，常作为SYN5201a-Z,V217的辅助或监控单元。

ABB Symphony Plus Control System:ABB的分布式控制系统，SYN5201a-Z,V217及其并网数据可以通过适当的接口集成到Symphony Plus系统中进行监控和管理。

ABB Advant OCS:ABB的另一系列分布式控制系统，对于现有Advant OCS的用户，SYN5201a-Z,V217也可以与其进行集成，以实现同步并网控制。

ABB SinView 5 Software:这是一个专用的软件工具，用于SYN5201a-Z,V217等SYNCHROTACT 5系列产品的参数设置、配置、诊断和数据分析。

ABB保护继电器:例如ABB REF615、REF630等，这些保护继电器通常与同期装置配合使用，提供发电机和电网的过流、过压、欠频等保护功能。

安装与维护

安装前准备：在安装ABB SYN5201a-Z,V217(3BHB006714R0217)之前，务必仔细阅读ABB提供的产品安装手册和安全指南。首先，确保安装环境符合模块的电气规范、环境温度（+5至+70°C）、湿度和振动要求，并选择一个电磁兼容性良好的控制柜内部位置。在进行任何电气连接或模块插拔操作之前，必须严格遵守“上锁/挂牌”程序，切断所有相关设备的电源，以防止触电或对设备造成损坏。检查模块的物理完整性，确保其未在运输过程中受损。连接测量输入（U1,U2）和辅助电源时，请使用符合规范的电缆，并确保接线正确、牢固，特别是信号线的屏蔽和接地，以最大程度地减少干扰，保证测量的准确性。

维护建议：为了确保ABB SYN5201a-Z,V217自动同期装置的长期稳定运行和电力系统的可靠性，建议制定并执行定期的预防性维护计划。这包括定期对模块进行目视检查，留意是否有物理损伤、连接松动、灰尘积聚或过热迹象。保持模块表面和连接端子的清洁，去除可能影响散热和电气性能的污染物。利用ABB SinView 5软件工具，定期监控SYN5201a-Z,V217的运行状态、诊断信息和同步日志，及时发现并解决潜在问题。建议定期备份模块的配置参数，以便在模块更换或系统恢复时快速部署。根据电网运行规程和设备制造商的建议，定期对SYN5201a-Z,V217及其所控制的发电机并网功能进行模拟或实际测试，以验证其同期性能和安全功能是否正常。在需要更换SYN5201a-Z,V217模块时，务必使用ABB原厂备件，并严格遵循制造商的更换指南，确保新模块的正确安装、参数加载和功能测试，以避免对电力系统造成不必要的影响。

产品保障

ABB对SYN5201a-Z,V217(产品ID:3BHB006714R0217)自动同期装置提供全面且可靠的产品保障，体现了我们对电力系统安全和效率的承诺。
