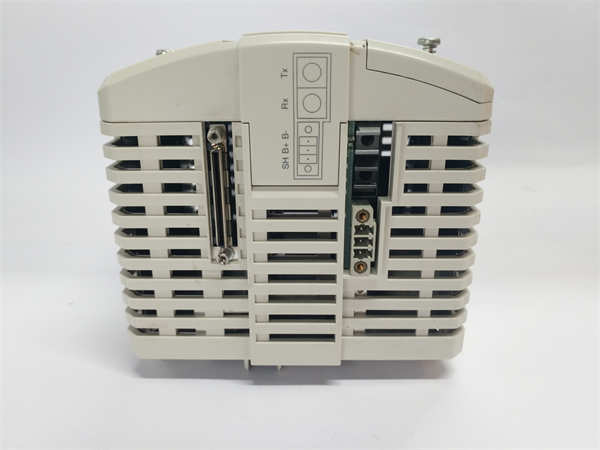

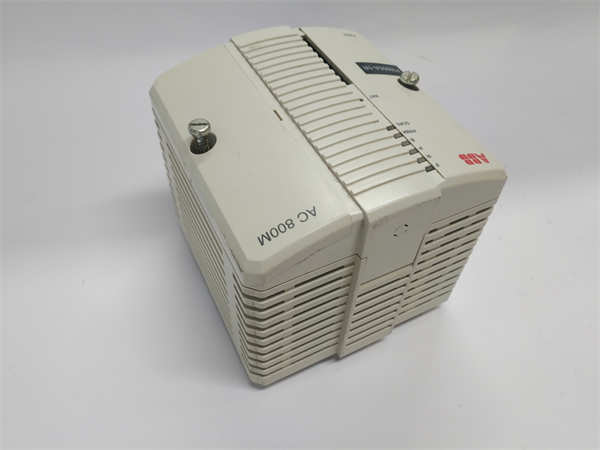

ABB PM866 3BSE050200R1是一款高性能、支持冗余的处理器模块，是ABB AC 800M控制器系列的核心组件。该模块专为满足工业自动化和过程控制应用中对高性能、高可靠性和灵活性的需求而设计。作为ABB 800xA分布式控制系统(DCS)的一部分，PM866负责执行复杂的控制逻辑和算法，处理大量数据，并与现场设备、操作员站以及更高层级的管理系统进行通信。
PM866的核心价值在于其强大的处理能力和对冗余配置的支持。它配备了133 MHz的处理器和64 MB内存（其中约51 MB可用于应用程序），能够快速响应系统指令，处理复杂的控制任务。其最显著的特点是支持CPU冗余，这意味着可以通过配置两个PM866模块，实现主备切换，在主控制器发生故障时，备用控制器能在10毫秒内迅速接管控制任务，从而极大地提升系统的可用性和可靠性，最大限度地减少生产中断的风险。PM866还集成了双以太网端口和串行端口，支持多种通信协议，确保了与各种设备的无缝集成和数据交换。凭借其模块化设计和易于编程维护的特性，PM866是构建高效、稳定工业自动化解决方案的关键组件，广泛应用于电力、石化、制造等对稳定性要求极高的行业。
产品型号:PM866 3BSE050200R1
制造商:ABB
产品类型:处理器模块(CPU)
所属系统:ABB AC 800M控制器系列(作为800xA系统的一部分)
处理器:MPC866
时钟频率:133 MHz
内存(RAM):64 MB(约51.389 MB可用于应用程序)
闪存(固件存储):4 MB
冗余支持:是(CPU冗余)
冗余切换时间:最多10 ms
以太网通道:2(10 Mbit/s,RJ-45)
控制网络协议:MMS(Manufacturing Message Service)和IAC(Inter Application Communication)
串口(RS-232C):2(一个通用,一个用于服务工具)
应用程序数量(每控制器):最多32
程序数量(每应用程序):最多64
任务数量(每控制器):最多32
最小循环时间(每应用程序程序):最低1 ms
供电:24 V DC(19.2-30 V DC)
典型功耗:5.1 W(最大8.6 W)
电池备份:是(用于内存备份，3.6 V锂电池)
时钟稳定性:100 ppm(每年约1小时误差)
CEX总线通信模块数量:最多12
模块总线I/O容量:非冗余配置下最多96个I/O模块；冗余配置下最多84个I/O模块
防护等级:IP20(根据EN 60529,IEC 529)
工作环境温度:+5至+55°C(+41至+131°F)
储存环境温度:-40至+70°C(-40至+158°F)
重量:约1 kg
ABB PM866处理器模块凭借其在工业自动化领域的独特设计和强大功能，提供了多项关键特点和优势：
卓越的冗余能力:PM866最显著的优势在于其内置的CPU冗余支持。通过配置两块PM866模块，系统可以实现主备切换，确保在主处理器故障时，备用处理器能在短短10毫秒内无缝接管控制，极大地提高了系统的可用性和故障容忍度。这对于连续生产过程和关键任务应用至关重要，能有效避免代价高昂的停机。
强大的处理性能:配备133 MHz处理器和64 MB内存，PM866能够高效执行复杂的控制逻辑和算法，处理大量实时数据。这使其适用于需要快速响应和精确控制的各种工业过程。
丰富的通信接口:PM866集成了双以太网端口和两个RS-232C串行端口。以太网接口支持MMS和IAC协议，便于连接控制网络、操作员站以及其他控制器。串行端口则可用于连接配置工具或第三方设备。这些接口的集成确保了控制器能够灵活地与各种系统和设备进行数据交换和集成。
高度的模块化和可扩展性:PM866是AC 800M系列模块化设计的一部分。它支持连接多达12个CEX总线通信模块和最多96个S800 I/O模块（非冗余配置），这意味着用户可以根据实际需求灵活地扩展系统的I/O和通信能力，满足不同规模和复杂度的自动化项目。
易于编程和维护:PM866可使用ABB的Compact Control Builder或800xA Control Builder进行配置和编程，提供丰富的编程工具和图形化界面，简化了开发过程。此外，模块内置自诊断功能，可及时检测和报告故障信息，方便维护人员快速定位和解决问题，从而降低了系统维护的复杂性和成本。
工业级设计:PM866专为严苛的工业环境设计，符合IP20防护等级，并能在广泛的温度范围内稳定运行，具有良好的抗干扰能力，确保在恶劣工况下也能保持可靠性能。
ABB PM866处理器模块凭借其高可靠性、强大处理能力和冗余支持，广泛应用于对控制系统稳定性、连续性和性能有严格要求的各个工业领域。
电力行业:在火力发电厂、水力发电厂、核电站和变电站中，PM866可作为分布式控制系统(DCS)或能量管理系统(EMS)的核心控制器，用于发电机组的启动/停机控制、负荷分配、锅炉控制、汽轮机控制以及电网的调度和监控，确保电力生产和传输的稳定可靠。
石油和天然气:在石油钻井平台、炼油厂、天然气处理厂和管道输送系统中，PM866用于实现复杂的工艺控制，如原油精炼、化学品分离、压力和流量控制，确保生产过程的安全性和效率。
化工行业:在各种化工厂中，PM866可用于批处理控制、连续过程控制以及安全联锁系统，对反应釜、泵、阀门等设备进行精确控制，保障生产过程的稳定和安全。
造纸和纸浆行业:在造纸生产线上，PM866用于控制纸浆制备、造纸机运行、干燥和卷取等关键环节，以提高生产效率和产品质量。
冶金和矿业:在钢铁厂、有色金属冶炼和矿山开采中，PM866可用于高炉控制、轧钢控制、采矿机械自动化以及输送带系统等，确保复杂生产流程的协调运行。
基础设施和市政工程:在大型水处理厂、污水处理设施、城市交通控制和楼宇自动化等领域，PM866也被用于实现集中监控和自动化控制，提高运营效率和安全性。
ABB PM866 3BSE050200R1处理器模块是ABB AC 800M控制器系列的核心，通常与其他ABB AC 800M模块和System 800xA系统组件协同工作，形成完整的控制解决方案。以下是一些可能与PM866相关联的产品型号或类型及其简要说明：
其他AC 800M CPU模块:ABB提供一系列AC 800M CPU，性能和功能各异，例如：
PM851/PM856:较低性能的CPU，通常不带冗余支持或支持有限。
PM861A/PM864A/PM865:与PM866类似，可能在时钟频率、内存或特定功能上有所不同，有些支持高完整性（High Integrity）应用。
PM891:更高性能的CPU，提供更快的处理速度和更大的内存。
TP830 Baseplate:PM866处理器模块需要安装在兼容的底板上，TP830是PM866常用的底板，提供了电源连接、以太网端口和串行端口等接口。
CI8xx通信接口模块(CEX-Bus Modules):这些模块通过CEX总线连接到PM866，用于扩展通信功能，支持各种现场总线协议，如：
CI854A:Profibus-DPV1接口模块。
CI867:Ethernet/IP接口模块。
CI853:Modbus接口模块。
CI868:IEC 61850接口模块。
S800 I/O模块:ABB S800 I/O是模块化的分布式I/O系统，通过Modulebus连接到PM866，用于连接各种现场传感器和执行器，例如：
DI810:数字量输入模块。
DO810:数字量输出模块。
AI810:模拟量输入模块。
AO810:模拟量输出模块。
SD8xx/SS8xx电源模块:为AC 800M控制器和I/O模块提供24V DC电源。
BC810/BC820 CEX-Bus Terminator:用于CEX总线的终止，确保通信的完整性。
ABB 800xA System:PM866是ABB 800xA控制系统的核心硬件，800xA平台提供了工程工具、操作员界面、历史数据管理、资产管理和信息管理等全面的软件功能。
Compact Control Builder:一款用于AC 800M控制器的工程组态软件，用于PM866的编程和配置。
安装前准备：在安装ABB PM866 3BSE050200R1处理器模块之前，请务必仔细阅读ABB提供的产品手册、安装指南和System 800xA控制器硬件产品指南。由于PM866是自动化系统的核心组件，正确的安装至关重要。
安全断电:在进行任何安装或接线操作之前，务必切断控制器机柜的所有电源，并采取“上锁/挂牌”等安全措施，防止意外通电。
环境核查:确保安装环境符合模块的温度（+5至+55°C）、湿度（5-95%非凝露）和电磁兼容性要求。确保控制柜内有足够的散热空间和通风。
静电防护:佩戴防静电腕带，并遵循所有静电放电（ESD）防护措施，避免损坏敏感的电子元件。
模块安装:小心地将PM866模块插入到TP830或其他兼容底板的CPU插槽中，确保模块完全就位并卡紧。如果是冗余配置，确保两个PM866模块正确安装在指定插槽。
接线:连接以太网线（到控制网络）和串行线（用于配置或服务工具），确保所有接线牢固可靠，符合接线规范。特别是冗余配置时，确保以太网线和控制网络连接正确。
电池安装:PM866包含用于内存备份的锂电池。在通电前，按照手册说明正确安装或检查电池。
维护建议：为了确保ABB PM866处理器模块及其AC 800M系统的长期稳定运行，建议采取以下维护措施：
定期目视检查:定期检查模块是否有物理损伤、连接松动、指示灯异常（如电源指示灯、状态指示灯）、灰尘积聚或过热迹象。
清洁:定期对模块和控制柜内部进行清洁，清除灰尘和其他污染物，以保持良好的散热和电气性能。使用专业的工业吸尘器或压缩空气，避免使用液体清洁剂。
环境监控:持续监控控制柜内部的环境温度和湿度，确保它们在允许范围内。检查冷却风扇是否正常工作，通风口是否堵塞。
固件和软件更新:定期检查ABB官方网站，获取PM866的最新固件和AC 800M控制器的软件更新。及时更新固件和驱动程序可以修复漏洞、提高性能和增强安全性。
备份和恢复:定期备份控制器应用程序、配置数据和系统日志。这对于系统故障后的快速恢复至关重要。
电池检查和更换:定期检查模块上的电池健康状况，并在必要时按照手册说明进行更换，以防止因电池失效导致的数据丢失。
诊断功能利用:充分利用AC 800M和800xA系统提供的诊断工具和日志功能，及时发现并解决潜在的硬件或软件问题。
ABB作为全球工业自动化领域的领导者，对PM866 3BSE050200R1处理器模块提供全面且高标准的质量保障。
