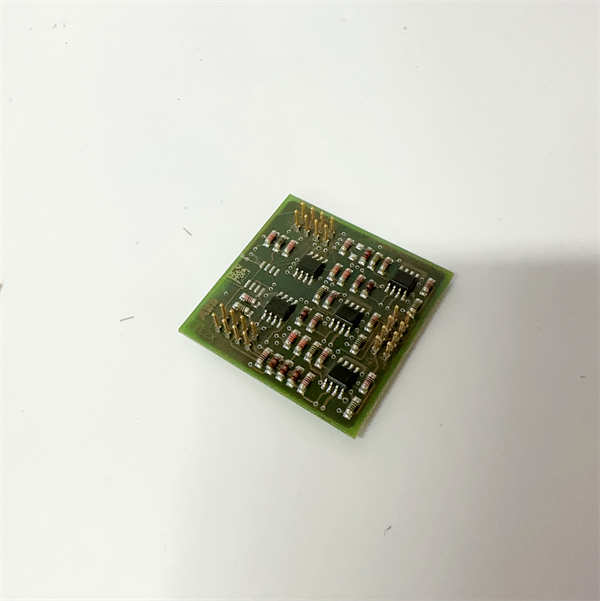

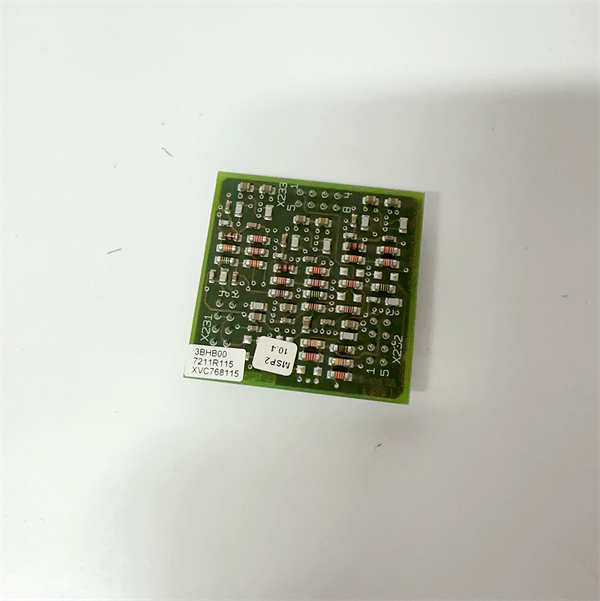

XVC768115 3BHB007211R115 ABB

产品说明：XVC768115 3BHB007211R115是ABB的中高压控制板，可作为通信接口DPLC系统电源模块，也可用于励磁PLC系统。它具备多种功能，如通过OLTC进行功率因数补偿、IDC电流阶跃补偿，可实现升压时平滑的电流变化，还可包括预测性维护功能。

产品参数：

模拟输入：8个通道，适用于0-20mA、4-20mA dc单端单极性输入，12位分辨率。

输入阻抗：230-275kΩ（电流输入包括PTC）。

隔离：分组与地面隔离。

温度漂移：典型值50ppm/°C，最大值80ppm/°C。

输入滤波器（上升时间0-90%）：180毫秒。

更新周期时间：1毫秒。

现场电缆长度：600米（656码）。

输入电压（无损）：30伏直流电。

核磁共振、50Hz、60Hz：>40分贝。

额定绝缘电压：50V。

介电测试电压：500伏交流电。

功耗：1.1瓦。

电流消耗：+5V模块总线70毫安，+24V模块总线0，+24V外部30毫安。

产品规格：通常为标准工业模块尺寸，便于安装在控制柜或其他设备中。具体尺寸可能因产品版本和安装方式有所不同。外壳采用坚固材料制造，能适应工业环境中的震动、灰尘和湿气等条件。

系列：属于ABB的控制系统系列，可能与System 800xA等系统相关联。

特征：

保护功能完善：软件保护包包括直流过流保护、交流过压和欠压保护、交流相位不平衡保护、12脉冲系统不平衡保护等，还具备直流接地故障检测功能。

可靠性高：可在进线电压骤降时实现电压穿越，能在各种工业环境下稳定运行。

测量精度高：模拟输入为12位分辨率，测量精度较高。

适应性强：输入可承受HART通讯，模拟输入短路保护至ZP或+24V，输入分流电阻由PTC电阻保护至30V，能适应不同的信号源和工况。

通信功能强大：支持几乎所有常见的现场总线，可方便地与其他设备进行通信和集成。

作用：在工业控制系统中，主要用于对中高压设备的控制和监测。通过各种保护功能，可有效保护设备和整个系统免受电气故障的影响，确保系统的安全稳定运行；同时，能实现对电流、电压等参数的精确控制和调节，保证设备的正常运行和生产过程的顺利进行。还可用于数据采集和传输，为系统的监控和分析提供准确的数据。

用途：主要用于需要精确控制和监测中高压设备的场景，为相关设备提供稳定的控制信号和保护，确保设备在各种工况下都能正常工作。可实现过程控制、电机控制、功率因数补偿等功能，广泛应用于工业自动化、机械和设备控制系统等领域。

应用领域：

电解工业：如铜和锌的电解过程中，用于IDC电流阶跃补偿，实现升压时平滑的电流变化，以及主直流电流控制等。

其他工业领域：包括化工、冶金、电力等行业中涉及中高压设备的控制系统，如对电机、变压器等设备的控制和监测。

DCS/PLC工控系统：作为系统中的关键模块，参与整个工业过程的自动化控制和监测。可用于分布式控制系统（DCS）、可编程逻辑控制器（PLC）、可编程自动化控制器（PAC）等不同类型的工控系统中，根据不同系统的要求进行编程和配置，以实现各种控制功能。
