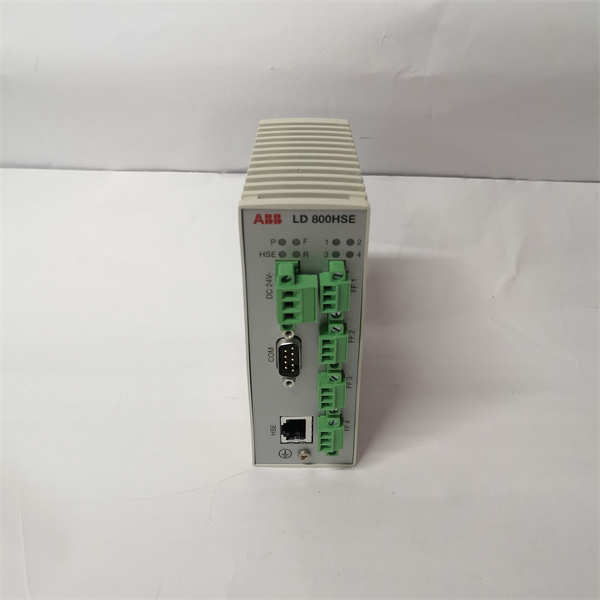

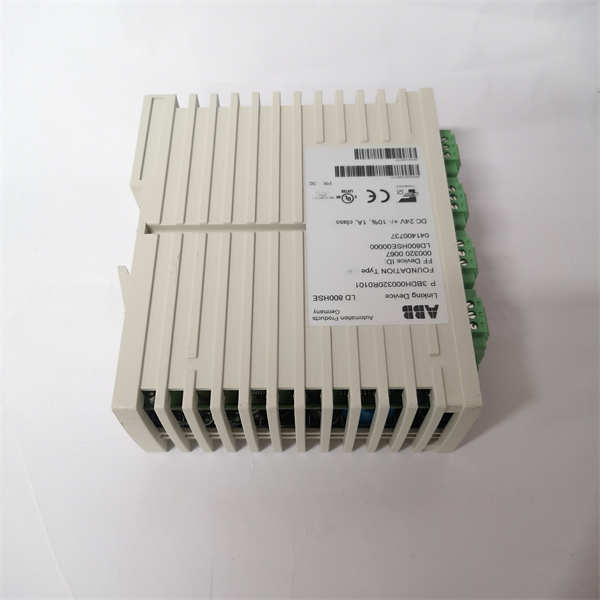

LD800HSE ABB

产品说明：LD800HSE是ABB公司生产的一款FOUNDATION Fieldbus链接设备，用于实现FOUNDATION Fieldbus的高速以太网（HSE）和H1设备之间的连接，可作为监控系统、管理控制台与连接到基金会现场总线的现场设备之间的网关。

产品参数

电源：工作电压24V DC（±20%），典型电流消耗200mA，功耗约4.8W。

通信接口：1个10BASE-T/100BASE-TX以太网端口（自动感应），4个31.25kbit/s H1现场总线接口。

环境条件：工作温度范围0℃至+55℃，存储温度范围-20℃至+70℃，相对湿度0%至95%（无冷凝）。

机械设计：尺寸为47mm×131mm×111mm（长×高×宽），安装在35mm的DIN导轨上，重量约0.4kg，防护等级为IP20。

产品规格：模块式结构，便于安装和维护。符合FF HSE Class 42c标准，支持冗余配置，提高系统的可靠性和稳定性。

系列：属于ABB工业自动化控制系统中FOUNDATION Fieldbus相关产品系列。

产品特征

通信功能强大：提供HSE和H1之间的连接，可连接多达四个H1链路，实现高速以太网与现场总线设备的通信。

配置透明：主机系统可对连接的H1设备进行透明配置，方便用户进行设备管理和参数设置。

多链路支持：具有四个独立的H1链路主站（LAS），支持发布/订阅模式，最多可设置4个子周期，还能将数据从一个H1链路重新发布到另一个H1链路或从H1发布到HSE。

易于维护：可通过下载进行固件更新，便于产品功能的升级和维护。

作用：作为现场总线网络中的关键设备，使HSE上的控制系统能够访问H1总线上的现场设备，实现设备之间的数据交互和控制指令的传输，确保工业自动化系统中不同层次设备间的有效通信和协同工作。

用途：用于构建工业自动化控制系统中的现场总线网络，实现现场设备与上位机控制系统之间的通信连接，帮助实现对工业生产过程的监测、控制和优化，提高生产效率和产品质量，降低生产成本和维护工作量。

应用领域

过程控制：如化工、石油化工、制药等行业的生产过程控制，连接各种现场仪表和控制器，实现对生产过程的精确监控和调节。

能源行业：在发电厂、变电站等场所，用于连接智能电力设备和控制系统，实现电力生产和分配过程的自动化管理。

其他工业领域：如冶金、造纸、食品饮料等行业的工业自动化系统中，用于构建可靠的现场总线通信网络，实现设备的集中监控和管理。
