TU890 3BSC690075R1 ABB

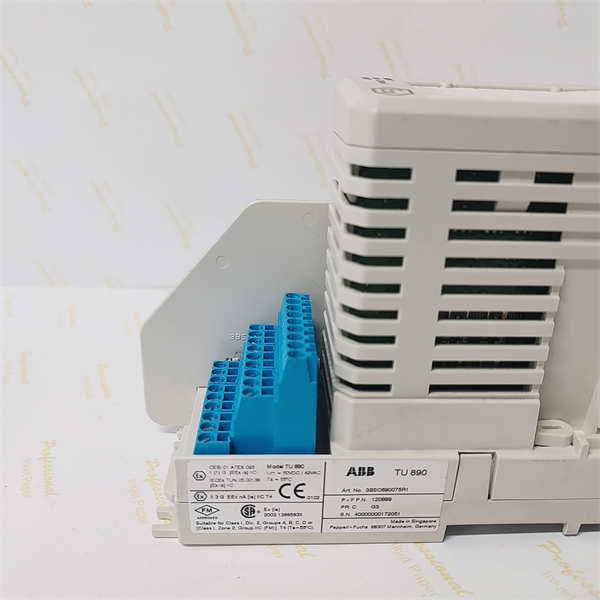

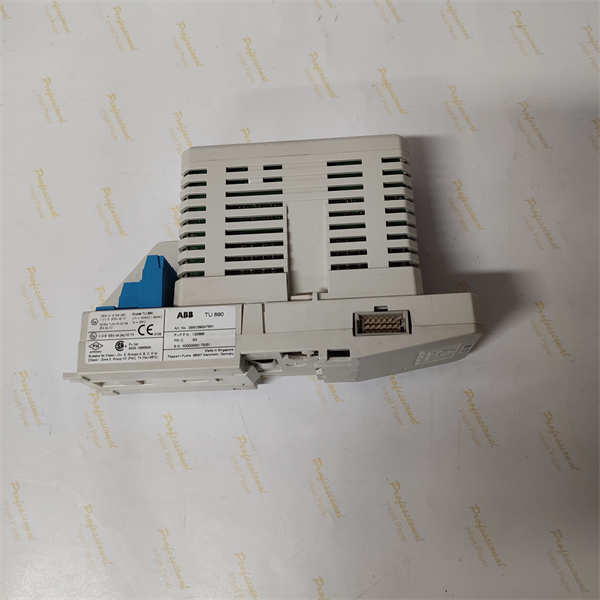

TU890 3BSC690075R1是一款用于ABB S800 I/O系统的紧凑型模块终端单元（MTU）。它是一个无源单元，用于将现场布线和电源连接到I/O模块，同时分配模块总线信号。

产品参数

电气参数：额定电压24V DC，最大额定电压50V，每个通道最大额定电流2A。介电测试电压为500V AC。

通道数：8通道。

接线规格：过程连接器的实心线规格为0.2-4mm²，绞线规格为0.2-2.5mm²（24-12AWG）；电源连接器的线规格为0.25-2.5mm²（24-14AWG）。

机械参数：尺寸为宽64mm、深58mm、高194mm，重量0.17kg。

环境参数：工作温度为0℃到+55℃，存储温度为-40℃到+70℃，相对湿度为5%到95%（非冷凝）。防护等级为IP20。

产品规格

该模块符合多种国际标准，如CE认证、EN 61010-1和EN 61010-2-201电气安全标准、ATEX/IECEx Zone 2危险场所认证等。

系列

属于ABB的S800 I/O系列产品。该系列以其高可靠性、灵活性和广泛的兼容性，在工业自动化领域得到了广泛应用。

特征

安全功能：具有输出状态指示、输出安全位置（OSP）功能，在检测到错误时将输出设置为预定状态，还提供短路、过压和过热保护，支持本质安全。

信号处理：8个通道均具有过程电压监控功能，可处理NAMUR输入信号。

机械设计：机械键控功能可防止模块错误插入，锁定装置确保在导轨上稳定安装。

作用

在工业自动化系统中，TU890作为I/O模块的终端单元，为I/O模块提供现场信号连接、电源分配和模块总线信号分配的功能，确保I/O模块与现场设备之间的可靠通信和数据传输，同时保证系统在各种工业环境下的安全性和稳定性。

用途

用于连接各种I/O模块，如AI890、AI893、AI895、AO890、AO895、DI890和DO890等，实现对现场设备的信号采集、控制和监测，帮助构建完整的工业自动化控制系统，以便对生产过程进行精确控制和优化。

应用领域

工业自动化生产线：如汽车制造、电子设备生产等行业的生产线，用于连接各类传感器、执行器与控制系统，实现生产过程的自动化控制和监测。

化工与石油行业：在化工生产过程和石油开采、炼制等环节，用于连接各种检测仪表和控制阀门等设备，实现对工艺参数的监测和控制，确保生产安全和高效。

电力系统：在发电厂、变电站等场所，用于连接电力监测设备、保护装置和控制系统，实现对电力系统的运行状态监测和控制。

水处理行业：在污水处理厂和自来水厂等，用于连接水质监测传感器、水泵、阀门等设备，实现对水处理过程的自动化控制和管理。
