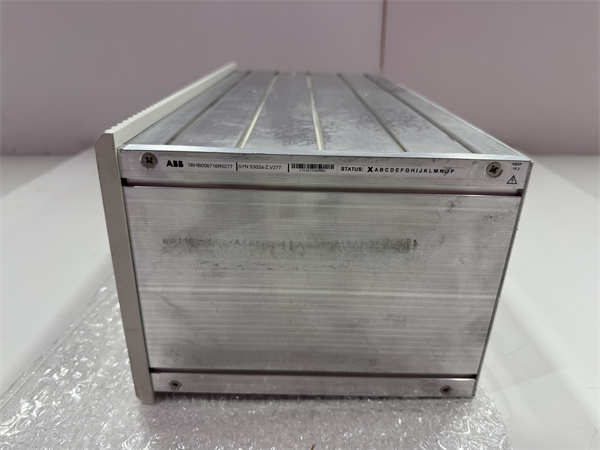

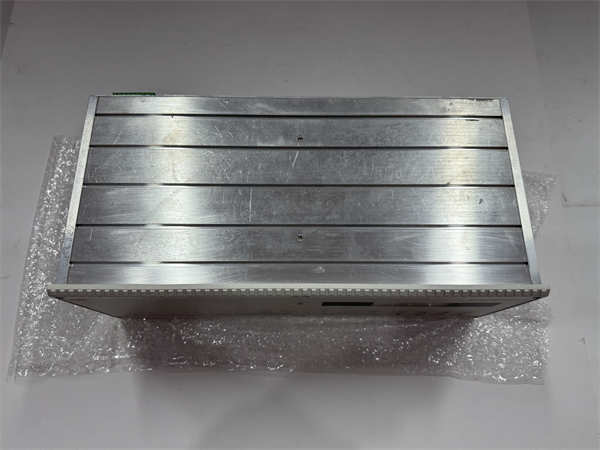

SYCHROTACT 5 3BHB006716R0277, SYN5302a-Z,V277 ABB

SYCHROTACT 5 SYN5302a-Z V277是ABB公司生产的第五代数字同步装置，用于发电机与电力线之间的自动同步以及已同步电网之间的并联。它采用双通道设计，由两个不同制造商生产、具有不同软件结构的微处理器系统组成，以确保高度的安全性和可靠性。

产品参数

额定频率：50Hz、60Hz和16.7Hz。

参数集数量：最多可存储7套参数，用于7个不同的并联点。

通信协议：支持MODBUS RTU、Profibus DP或LON-Bus协议，可通过这些协议实现远程监控和控制。

输入输出：具有可自由配置的数字输入和输出，输出触点可承受较大电流，减少了对辅助继电器的需求，并且所有I/O都是隔离的。

产品规格

通常为标准的工业控制设备规格，尺寸设计紧凑，便于安装在各种控制柜中。采用导轨卡入式安装方式，方便密集安装。装置具备良好的电磁兼容性和防护性能，符合相关的国际标准和认证要求，能够在恶劣的工业环境中稳定工作。

系列

属于ABB的SYCHROTACT 5系列同步设备，该系列产品在发电机同步和电力系统并联领域具有广泛的应用和良好的声誉。

特征

双通道安全设计：包含两个串联的具有独立硬件和软件的设备，一个通道执行自动同步，另一个通道进行独立监控，防止系统故障，确保安全的自动同步。

高可靠性：设计符合IEC 60255系列标准和ANSI/IEEE C37.90标准，具备多重保护、隔离设计，抗干扰能力强，保证了设备在各种复杂工况下的稳定运行。

易于配置和调试：通过用户友好型软件SynView，可简单快速地进行调试，该程序会为每个参数推荐值，并指出最小值、最大值和默认值。

灵活的通信能力：可轻松集成到现代总线控制系统中，支持多种通信协议，方便与其他设备进行数据交互和远程控制。

作用

实现自动同步：精确控制发电机的输出，使其与电力线或其他发电机在频率、相位和电压等方面达到同步，确保发电机能够安全、稳定地并入电网。

监控与保护：实时监测同步过程中的各种参数和状态，对可能出现的异常情况进行及时检测和预警，并采取相应的保护措施，防止设备损坏和电力系统故障。

数据传输与交互：通过通信接口与其他设备进行数据传输和交互，实现远程监控、参数设置和系统集成，提高电力系统的自动化管理水平。

用途

主要用于发电机与电力线的自动同步和并联，以及同步和异步线路及母线的自动并联，也可对电力线、发电机和无电压线路（死母线）的自动或手动并联进行监控（同步检查）。

应用领域

电力发电领域：适用于各种类型的发电厂，包括火力发电、水力发电、风力发电等，用于将发电机的输出与电网进行同步，确保电力的稳定接入和传输。

工业电力系统：在大型工业企业的自备电站或工业电网中，用于实现发电机与电网的可靠连接，保障工业生产过程中的电力供应稳定性和可靠性。

电力传输与分配系统：在变电站等电力传输与分配场所，用于控制不同线路之间的同步和并联，优化电力系统的运行和调度。
