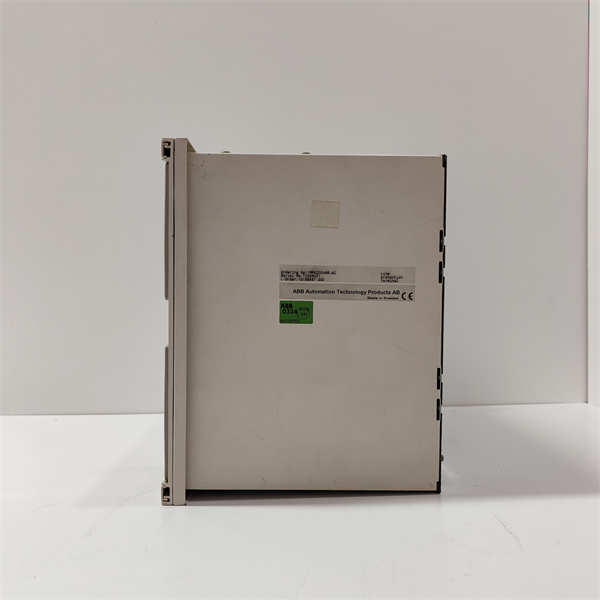

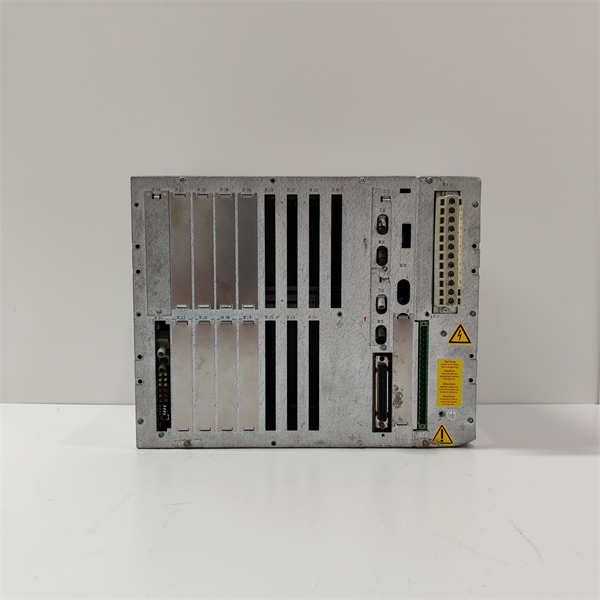

REL561 1MRK002496-AC ABB

REL561 1MRK002496-AC是ABB公司推出的一款先进的线路差动及距离保护装置，主要用于电力系统中输电线路的保护和监控。它采用微处理器技术，能够精确测量和分析线路中的电气量，实现快速、可靠的保护功能。

产品参数

保护功能参数：

距离保护：具备多段式距离保护功能，可根据整定参数精确判断故障位置，并在规定时间内动作。

差动保护：采用先进的差动保护算法，能快速识别线路两端电流的差异，对区内故障具有高灵敏度。

过流保护：包括瞬时过流保护、延时过流保护、两阶段延时相过流保护等多种过流保护功能，可针对不同的故障电流情况提供保护。

零序过流保护：有定时限及反时限零序过流保护、4阶段零序过流保护、灵敏的方向零序过流保护等，用于检测和保护接地故障。

电气参数：

额定电压：通常为220V或110V直流，也有其他电压等级可选，以适应不同的电力系统。

额定电流：一般为1A或5A，用于匹配电流互感器的二次电流。

功率消耗：在正常运行和故障情况下，装置的功率消耗较低，以保证系统的经济性。

通信参数：支持多种通信协议，如IEC 61850、Modbus等，方便与变电站自动化系统或其他设备进行通信，实现远程监控和管理。

产品规格

外形尺寸：装置的外形尺寸通常为标准的继电器安装尺寸，便于安装在开关柜或保护屏上。具体尺寸可能因不同的版本和配置而有所差异，一般为长×宽×高约为200mm×150mm×100mm左右。

重量：约为1-2kg，重量较轻，便于安装和维护。

防护等级：一般达到IP20或更高的防护等级，能有效防止灰尘和外物侵入，适应不同的工作环境。

产品系列

属于ABB的REL系列保护继电器产品。该系列产品以高可靠性、高性能和丰富的功能而闻名，广泛应用于电力系统的各个领域，为电力设备和输电线路提供全面的保护。

产品特征

高精度测量：采用先进的测量技术，能够精确测量电流、电压等电气量，为保护功能的实现提供准确的数据支持。

多种保护功能集成：集成了多种保护功能于一体，可根据实际需求灵活配置，为输电线路提供全方位的保护。

灵活的整定方式：用户可以通过装置的面板或通信接口对保护参数进行灵活整定，以适应不同的输电线路参数和运行要求。

快速动作特性：在发生故障时，能够快速检测并动作，切除故障线路，以减少故障对电力系统的影响。

良好的电磁兼容性：具有良好的电磁兼容性，能在复杂的电磁环境中稳定工作，不受外界干扰的影响。

产品作用

故障保护：实时监测输电线路的运行状态，当出现短路、接地等故障时，迅速动作并发出跳闸信号，切断故障线路，保护电力设备和系统的安全。

故障定位：通过距离保护和差动保护等功能，准确判断故障位置，为故障检修提供依据，缩短故障排除时间。

运行监测：对输电线路的电气量进行实时监测和分析，可将相关数据上传至监控系统，以便运行人员及时了解线路运行状态，实现远程监控和管理。

产品用途

主要用于电力系统中输电线路的保护和监控，包括高压、超高压输电线路以及中低压配电线路等。可应用于发电厂、变电站、输电线路等各个环节，确保电力系统的安全稳定运行。

应用领域

电力系统：在发电厂、变电站、输电线路等电力系统的关键部位广泛应用，为电力设备和输电线路提供可靠的保护。

工业领域：对于一些大型工业企业，如钢铁厂、化工厂、矿山等，其内部的供电系统也会使用REL561进行输电线路的保护，以保证生产过程的连续性和稳定性。

交通运输领域：在电气化铁路、城市轨道交通等领域，用于保护供电线路，确保列车的安全运行。
