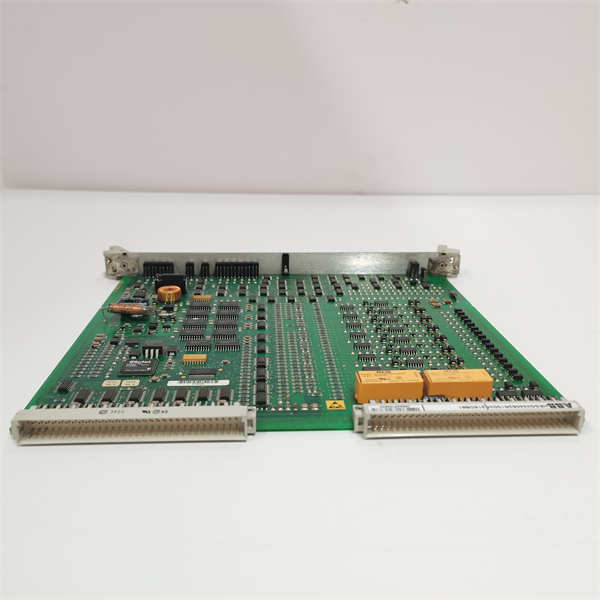

ABB 216DB61 HESG324063R100-H

ABB 216DB61 HESG324063R100-H是一款模拟量输入模块，属于ABB工业自动化控制系统的核心组件，专为工业过程监控和数据采集设计。该模块支持多通道模拟信号输入，可将传感器（如温度、压力、流量变送器）的模拟信号转换为数字信号，供PLC或DCS系统处理。其设计兼容HART通信协议，可实现对智能传感器的远程配置和诊断。

产品参数

参数:216DB61 HESG324063R100-H

输入类型:4-20mA DC、0-20mA DC单端单极性信号

通道数:8通道（分组隔离）

分辨率:12位（含数字滤波）

输入阻抗:230-275kΩ（含PTC过压保护）

HART兼容性:支持HART协议通信

隔离特性:每组通道与地隔离（500V AC测试）

温度漂移:典型值50ppm/℃，最大值80ppm/℃

更新周期:1ms

工作电压:24V DC（外部供电）

功耗:1.1W（典型值）

防护等级:IP20（标准），可定制IP54

环境温度:-25℃至+60℃

产品规格

结构设计：模块化紧凑型设计，支持DIN导轨安装，尺寸约71.5mm×124mm×73mm，重量约230g。

接口配置：

信号接口：可拆卸端子排，支持现场电缆长度达600米。

通信接口：通过Profibus DP或Modbus与上位机通信（需扩展通信模块）。

安全特性：

输入短路保护至0V或+24V，过压保护（30V DC无损）。

具备数字滤波功能，可抑制50/60Hz干扰（>40dB）。

系列

属于ABB 216系列工业自动化模块，该系列以高可靠性和灵活扩展能力为核心，覆盖数字量输入/输出、模拟量输入/输出、通信模块等多种类型，广泛应用于电力、化工、制造等领域。216DB61模块继承了该系列的标准化设计，可与其他216系列模块（如216AB61、216EA62）无缝集成。

特征

高精度信号处理：12位分辨率结合数字滤波技术，确保工业环境下的稳定数据采集，适用于高精度过程控制。

HART协议支持：直接连接HART智能传感器，实现远程参数配置、诊断和校准，减少现场维护工作量。

高密度通道：8通道分组隔离设计，节省控制柜空间，适合多信号源集中监控场景。

宽环境适应性：工作温度范围-25℃至+60℃，支持高湿度（5%-95%无冷凝）环境，满足恶劣工业条件。

冗余与扩展：支持冗余电源输入（需外部配置），可通过扩展模块增加通信接口（如EtherCAT、Ethernet/IP）。

作用

信号转换：将传感器的模拟信号（如4-20mA）转换为数字信号，供PLC或DCS系统进行逻辑运算和控制决策。

智能设备管理：通过HART协议与智能传感器交互，实时监测设备状态，诊断故障并生成维护建议。

系统集成：作为工业控制系统的前端模块，为SCADA、MES等上层系统提供实时数据，支持工业4.0和IIoT应用。

用途

过程监控：实时采集温度、压力、流量等模拟量数据，用于工业流程的闭环控制（如化工反应釜温度调节）。

设备诊断：结合HART协议，远程获取智能传感器的诊断信息，提前预警设备故障（如变送器漂移）。

能源管理：监测电力系统中的模拟量参数（如电流、电压），优化能源分配和消耗。

应用领域

电力行业：发电厂、变电站的模拟量监测（如发电机励磁控制、电网参数采集）。

化工与石化：反应釜、管道的温度/压力监测，支持安全联锁和优化控制。

制造业：生产线设备状态监控（如机床振动、传送带速度），实现预测性维护。

水处理：水质监测（pH值、浊度）和泵阀控制，保障水处理系统稳定运行。

建筑自动化：HVAC系统的温湿度采集和调节，提升能源效率。
