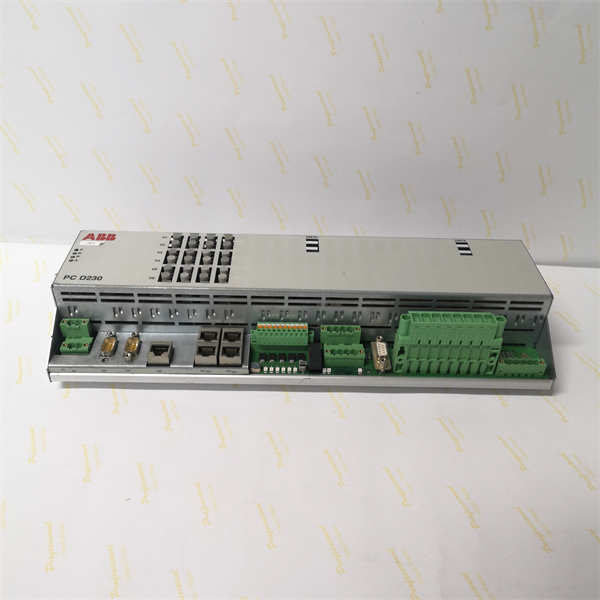

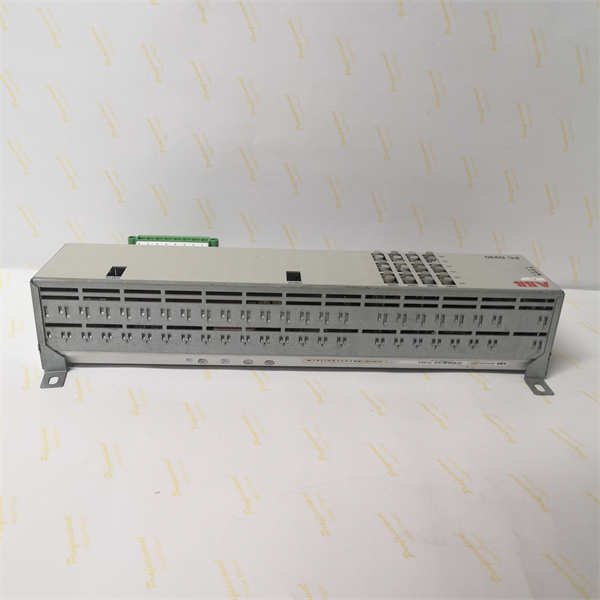

ABB PCD230A 3BHE022291R0101

ABB PCD230A 3BHE022291R0101 是一款专为工业自动化系统设计的高性能通信 I/O 模块，属于 ABB Unitrol® 6000 X 系列励磁系统的核心组件，定位为工业控制网络中的 "信号神经中枢"。与 GFD233A 的功率驱动属性不同，该模块专注于工业现场的数据交互与协议转换，主要应用于电力行业的发电机励磁控制、冶金行业的轧机自动化系统以及造纸机械的传动控制网络中，实现不同设备间的实时数据同步与精准控制指令传输。

其技术架构采用三层模块化设计：物理层集成高密度接线端子与抗干扰滤波电路，支持 24V DC 电源输入；协议处理层搭载 ARM Cortex-A8 600MHz 处理器，运行 Linux 操作系统，可同时处理 Modbus TCP/IP、Profinet 等多种工业通信协议；应用层提供标准 API 接口，兼容 ABB Ability™数字化平台实现远程监控。模块尺寸为 175.26mm×35.56mm×297.18mm，重量仅 0.6kg，采用 35mm DIN 导轨安装，适用于空间受限的工业控制柜环境。

技术规格与性能参数

核心功能与技术优势

多协议异构网络融合能力

PCD230A 内置协议转换引擎，可同时接入 Profinet 工业以太网与 Modbus RTU 串口设备，在华北某电厂的发电机组控制系统中，实现了励磁调节器与 DCS 系统的实时数据交互。其动态路由算法能自动优化数据传输路径，当主通信链路故障时，备用链路切换时间≤5ms，确保 LVRT（低电压穿越）过程中控制信号不中断，较传统网关方案将通信可靠性提升 40%。在轧机主传动系统中，该模块通过 Profinet 连接 8 台 GFD233A 功率模块，构建 "1 主 8 从" 的实时控制网络，将电机转速指令的传输延迟控制在 120μs 以内，满足轧制工艺对动态响应的严苛要求。

工业级实时数据处理平台

基于 Linux 操作系统的实时内核优化，PCD230A 实现了微秒级中断响应机制。在华南某造纸厂的复卷机系统中，模块通过高速计数器通道（分辨率 1μs）实时采集卷径编码器信号，结合转动惯量前馈算法，在纸卷直径从 100mm 增至 1200mm 的过程中，自动调整 GFD233A 的转矩输出，使张力波动控制在 ±1.5% 以内。其数据缓存机制可存储长达 72 小时的运行日志，支持故障时的波形回溯分析，在冶金行业的轧辊磨损监测中，通过分析电机电流谐波数据，提前 48 小时预警轴承故障，减少非计划停机损失约 15 万元 / 年。

故障安全与冗余设计

模块采用三重冗余架构：电源冗余（双 24V DC 输入自动切换）、通信冗余（主备以太网接口）、程序冗余（Flash 存储器双备份）。在东北某钢厂的 1780 热连轧机中，PCD230A 与 PILZ A.F.051.501 安全控制器通过硬接线联动，当检测到电机过流故障时，可在 50ms 内触发安全停机路径，同时将故障代码通过 Modbus TCP 上传至 PLC。其宽温抗振设计（-25℃~+70℃工作温度，15g 抗冲击）满足冶金车间的恶劣环境要求，MTBF（平均无故障时间）可达 18 万小时，较同类产品提升 30%。

边缘计算与数字化接口

作为工业 4.0 的边缘节点，PCD230A 支持 ABB Ability™平台的远程接入，通过内置的 OPC UA 服务器，将 16 路电机运行参数（电流 / 电压 / 温度）实时上传至云端。在西北某风电场的 3MW 风机系统中，模块利用边缘计算能力实现预测性维护：当分析到发电机轴承温度变化率超过 5℃/min 时，自动生成维护工单并推送至工程师手机，相比人工巡检提前 72 小时发现潜在故障，将运维成本降低 25%。
