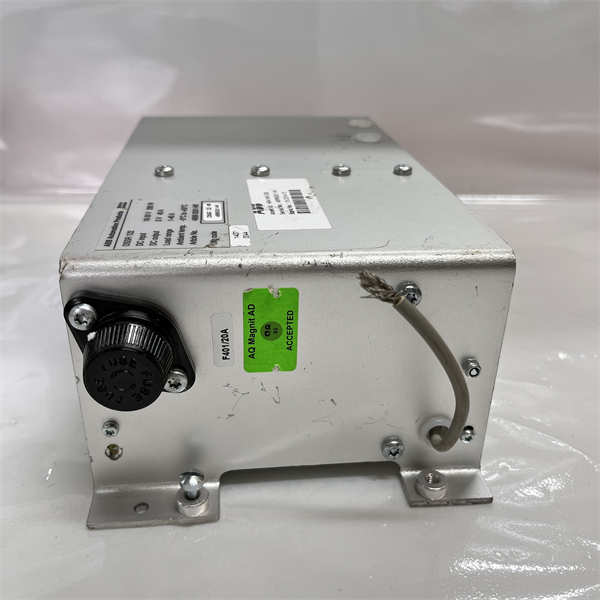

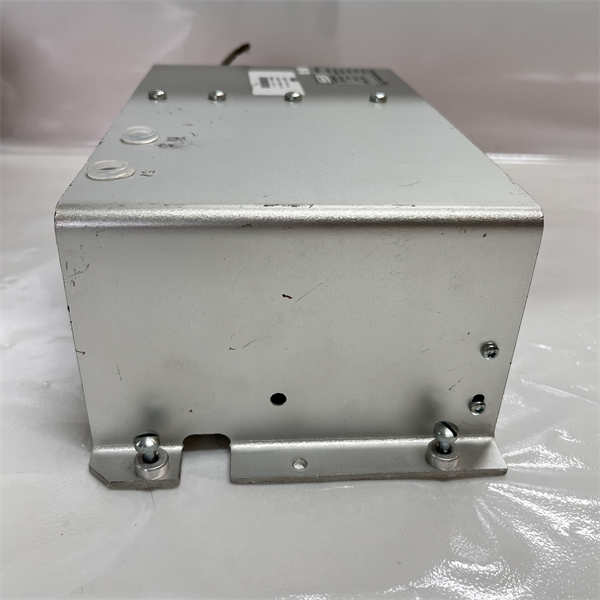

ABB DSSR122 48990001-NK 是ABB集团专为工业自动化系统设计的高性能直流电源模块，核心使命是为PLC、变频器、伺服驱动器等关键设备提供稳定高效的直流电源支持。采用模块化紧凑设计，融合多重保护机制与宽环境适应性，满足石油化工、电力、轨道交通等高危行业严苛需求。
核心参数速览
特性类别 | 技术规格 |
输入特性 | 电压：24VDC（18-32VDC宽压） |
输出特性 | 电压：5VDC（稳压）· 电流：40A · 功率：200W |
效率与保护 | 效率≥89% · 过压/过流/短路/过热保护 · 隔离电压：3000V（系统级） |
机械规格 | 尺寸：238.5×72×162mm（长×高×宽）· 重量：2.35kg · 安装：DIN导轨/壁挂式 |
环境适应性 | 工作温度：-25°C ~ +70°C · 存储温度：-40°C ~ +85°C · 防护等级：IP20（防尘） |
诊断功能 | LED状态指示灯 · 支持Modbus RTU协议通信（故障实时反馈） |
核心技术优势
· 军规级元件：耐受振动、腐蚀性气体及强电磁干扰，MTBF（平均无故障时间）>10万小时
· 三重保护机制：
o 过流保护：>40A自切断
o 过压保护：>30V触发（响应<1ms）
o 短路保护：双级熔断设计
· 无风扇散热：铝合金外壳自然冷却，避免粉尘堵塞（满载自发热≤15W）
· 宽温运行：-25℃极寒启动，70℃高温持续输出
· ACS880变频器专用：优化供电接口，支持20A辅助控制电路
· 级联扩展能力：可联动6个模块，为12个SSI传感器（编码器/激光测距仪）供电
行业应用与价值
应用领域 | 核心功能 | 量化效益 |
石油化工 | DCS系统/紧急切断阀稳定供电 | 某炼油厂维护成本↓45% |
电力系统 | 变电站黑启动控制模块供电 | 电网恢复时间压缩至0.2秒 |
轨道交通 | 列车控制单元（TCU）电源保障 | 地铁项目故障率↓60% |
智能制造 | 机器人伺服驱动器供电（ABB UR系列） | 256点I/O同步响应≤5ms |
新能源 | 光伏逆变器辅助电源 | 能源转换损耗↓8% |
系统集成方案
典型配置拓扑：
24VDC主电源 → DSSR122模块 → ［ACS880变频器｜PLC控制柜｜SSI传感器］
↓
［电机驱动｜安全联锁｜轧机监测］
推荐配套设备：
· 控制器：ABB HN800系列（垂直安装优化）
· 扩展模块：VBX01TA总线扩展器（RS485通信）
· 执行单元：ACS880变频器（专用供电接口）
