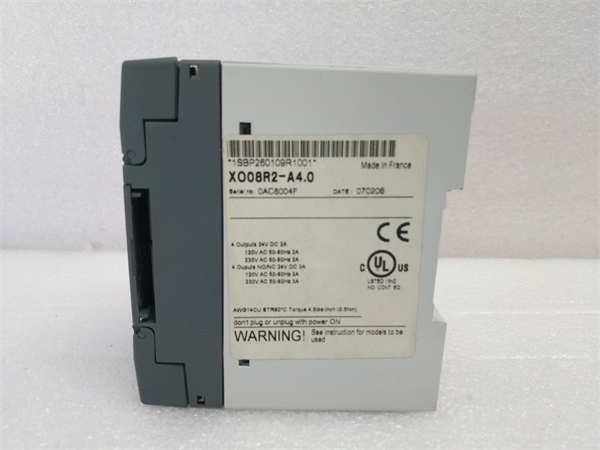

ABB XO08R2 1SBP260109R1001 是ABB工业自动化系统的 安全继电器输出扩展模块，核心承担三大功能：
1. 安全控制中枢：通过 SIL3/PL e/Cat 4 认证（EN ISO 13849），满足化工急停、机械防护等高危场景的安全断电需求；
2. 高密度负载驱动：提供 8路继电器输出（触点容量10A/250V AC），直接控制电磁阀、接触器等大功率设备；
3. 工业环境适应：宽温运行（-25℃~+55℃）与可选IP67防护，保障冶金、电力等恶劣工况的稳定性。
型号标识：1SBP260109R1001 为硬件唯一编码（含安全认证与接口配置）
核心参数速览
特性类别 | 技术规格 |
电气特性 | 输入电压：24VDC（±10%）· 功耗：5W · 输出触点：10A/250V AC（常开型） |
安全认证 | SIL3/PL e/Cat 4 · IEC 61850/60870兼容 · CE/UL认证 |
机械规格 | 尺寸：80×45×30mm（本体）· 重量：150g · 安装：DIN导轨/螺钉固定 |
环境适应性 | 工作温度：-25℃ ~ +55℃ · 防护等级：IP20（标准）/IP67（需密封套件） |
响应性能 | 故障响应时间：≤10ms · 触点寿命：>10万次（感性负载） |
诊断功能 | 1路NC反馈：实时监控继电器状态 · LED状态指示灯（红/绿） |
· 硬件级故障切断：异常时<2ms切断输出（通过SIL3认证）；
· 双重隔离防护：
o 通道间耐压1500VDC（IEC 61010）；
o 触点镀金处理（耐电弧侵蚀）。
· 10A大电流触点：直接驱动电机接触器/电磁阀群，无需中间继电器；
· 抗浪涌设计：内置1000V浪涌抑制（符合IEC 61000-4-5）。
· 宽温运行：-25℃冷启动无降频，55℃满载持续输出；
· 腐蚀防护：铝合金内壳+工程塑料外壳（耐受酸/碱气体）。
行业应用与量化效益
应用领域 | 核心功能 | 量化效益 |
化工急停系统 | 控制紧急切断阀（SIL3安全联锁） | 事故停机↓45% |
汽车焊装线 | 同步驱动32台焊枪电磁阀 | 生产节拍↑22% · 废品率↓37% |
风电变桨控制 | 驱动变桨电机接触器（IP67防盐雾） | MTBF >10万小时 |
智能仓储 | AGV充电桩启停管理（Modbus RTU集成） | 充电效率↑30% · 误操作↓90% |
系统集成方案
ABB AC500 PLC → I/O总线 → XO08R2模块 → [执行器群]
│
├─ Modbus RTU → SCADA系统
└─ NC反馈 → 安全控制器
设备型号 | 功能 | 协同价值 |
ABB Advant OCS | 原生控制系统 | 即插即用（节省4h调试） |
西门子 S7-1500 | 通过网关转换Modbus RTU | 跨平台集成成本↓35% |
安全控制器 | NC反馈构建安全链 | 满足Cat.4安全等级 |
生命周期管理
· DIN导轨安装：卡扣式设计（3分钟完成）；
· 自动寻址：Advant OCS系统自动分配I/O地址。
· 触点检测：
o 阻性负载：每2年检测触点电阻（应<0.1Ω）；
o 感性负载：每1年更换（操作>5万次后）。
· 密封维护：
o IP67版本每6个月检查密封圈（避免老化失效）。
现象 | 根因 | 处置措施 |
输出无响应 | 触点粘连/线圈烧毁 | 万用表检测·更换模块 |
ERR红灯常亮 | I/O配置冲突 | 重新下载硬件配置 |
Modbus超时 | 终端电阻缺失（需120Ω） | 总线末端并联电阻 |
