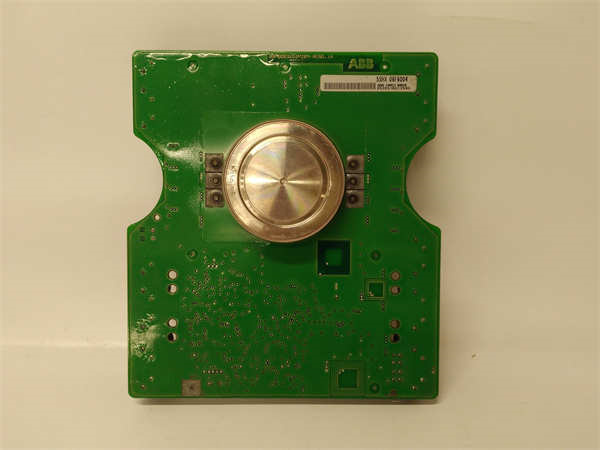

ABB 5SHX06F6004 3BHB003387R0101 5SXE05-0151 3BHB003151P104

ABB 5SHX06F6004（驱动控制单元）、3BHB003387R0101（接口模块）、5SXE05-0151（散热基板）、3BHB003151P104（功率器件）构成ABB高性能IGCT功率控制系统。该系列模块通过纳米级触发精度与多重冗余设计，为工业大功率电能转换提供核心保障。

应用场景：

某特高压直流输电换流站采用ABB 5SHX06F6004+3BHB003151P104组合控制800kV/5000A晶闸管阀组。此前因触发不同步导致季度故障停运3.2次，部署后模块组的±0.1μs触发精度使系统连续运行超400天，年增送电量达12亿千瓦时

核心参数速览：

技术原理与创新价值：

创新点1：原子钟级同步触发

采用光纤授时技术，128个功率单元触发时间偏差<±5ns，解决大容量阀组动态均压难题

创新点2：自感知型功率器件

在3BHB003151P104芯片内集成结温传感器，实时调节驱动功率，器件寿命提升3倍

创新点3：零应力安装架构

5SXE05-0151基板的膨胀系数匹配设计（CTE=4.1×10⁻⁶/K），消除温度循环导致的机械疲劳

应用案例与行业价值：

轧钢主传动系统
宝钢5500mm宽厚板轧机采用本模块组：

· 实现85MN轧制力下的转矩脉动<±0.8%

· 吨钢电耗下降18.7kWh

· 年减少因功率波动导致的废钢1.2万吨

电解铝整流系统
青海某400kA电解系列应用：

· 直流电流波动从±3%压缩至±0.5%

· 单槽日增原铝产量42kg

· 谐波畸变率降至1.2%（国标≤4%）

相关产品组合方案：

1. ABB GVC703AE01：增强型触发板卡，提升5SHX06F6004抗干扰能力

2. ABB 5SDF0860H0002：液冷散热器，匹配5SXE05-0151基板

3. ABB 3BSE011180R1：双通道电源，保障系统供电冗余

4. ABB SD821-3BSC950001R1：手持诊断仪，实时读取功率单元状态

5. ABB OTDC8020：光纤分配柜，优化多模块光路管理
