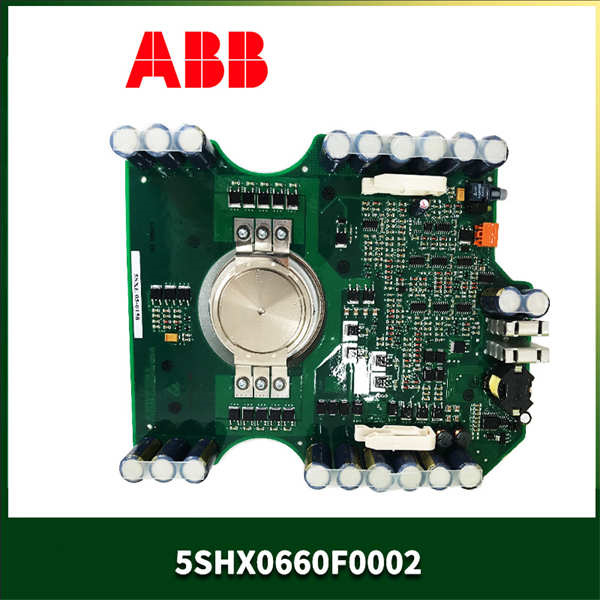

ABB 5SHX0660F0002

ABB 5SHX0660F0002 是ABB公司基于先进IGCT（集成门极换流晶闸管）技术开发的高压可控硅模块，专为严苛工业环境设计。该模块将晶闸管低导通损耗与晶体管稳定关断特性结合，通过集成门极驱动电路和反并联二极管，实现高压直流输电（HVDC）系统的精确电流控制与保护。ABB 5SHX0660F0002 属于ABB ACS6000系列中压变频器的核心组件，在电力转换系统中承担关键功率开关角色，可显著提升能效并降低系统复杂性。其设计支持无缓冲电路运行，减少外围元件需求，适用于兆瓦级电力应用场景。

技术规格

主要特点和优势

高效能电力转换
采用IGCT技术，开关损耗比传统GTO降低40%，导通压降仅1.8V，显著提升系统能效。

无缓冲电路设计
模块内置低电感结构，无需外部缓冲电路即可安全关断，减少系统元件数量和维护成本。

工业级可靠性
通过ABB严格的环境测试（包括振动、湿热、盐雾），MTBF（平均无故障时间）超10万小时，适配电厂、轨道交通等关键设施。

集成化维护支持
门极驱动状态可通过光纤实时监控，配合ABB诊断软件快速定位故障，缩短停机时间。

应用领域

· 高压直流输电（HVDC）：用于换流站阀组控制，保障跨区域电网稳定。

· 工业大功率驱动：驱动矿山提升机、轧钢机等重型设备（5MW+），支持精准转矩控制。

· 可再生能源并网：在风电变流器、光伏逆变器中实现高效DC-AC转换，适配±30kV级系统。

· 特种电源系统：包括电渣重熔炉、大型电磁发射装置等瞬态大电流场景。

相关产品

1. 5SHY3545L0004：同系列高压模块，额定电流6kA，用于更高功率密度系统。

2. 3BHE022333R0101：配套门极供电单元（GUSP），为5SHX0660F0002提供触发能源。

3. 5SXE08-0187：专用散热器组件，强制风冷设计，保障模块高温工况稳定运行。

4. ACS6000变频器平台：集成该模块的成套中压驱动系统，覆盖3-27MW应用。

5. 5SHX1445H0001：升级版IGCT模块，开关频率提升至1kHz，适用高频斩波系统。

安装与维护

安装前准备：确保机柜散热风道畅通，模块与散热器接触面均匀涂抹导热硅脂（推荐ABB ELKOSIL®系列）。紧固力矩需严格按手册要求（通常12±0.5 N·m），避免机械应力导致陶瓷基板开裂。
维护建议：每6个月清洁散热器风道积尘，使用红外热像仪监测运行时温度分布。若门极光纤接口光强衰减＞15%，需检查光纤老化或驱动板状态。
