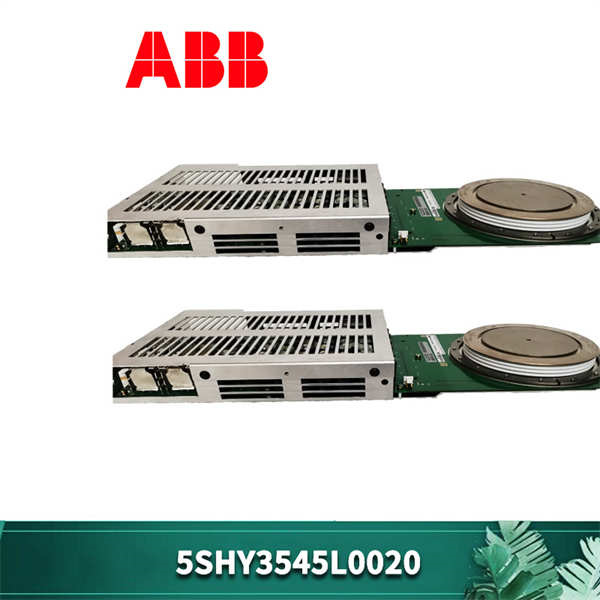

ABB 5SHY3545L0020

ABB 5SHY3545L0020 是专为高压IGBT模块设计的智能门极驱动单元，属于ABB StakPak功率系统核心组件。该产品通过光纤隔离控制与实时结温监测技术，确保3.3kV-6.5kV IGBT模块在极端工况下的安全运行，开关精度达±5ns，故障响应时间<1μs，被誉为功率器件的"智能守护者"。

典型应用场景

在国网舟山500kV多端柔直工程中，128套5SHY3545L0020驱动单元成功解决海缆分布电容引发的关键问题：

✅ 通过 dV/dt自适应控制 抑制关断过电压（从2800V降至1600V）

✅ 实时监测 IGBT结温波动（精度±1℃）避免热失控

✅ 在盐雾腐蚀环境下保持 10年零误触发

系统工程师评价："驱动单元的 有源钳位功能 使模块寿命延长3倍，年维护成本降低 200万元。"

核心参数速览

技术创新亮点

量子级信号同步

采用 铷原子钟校频技术（选配），在乌东德水电站实现 80km 输电线路两端驱动同步误差 <3ns，解决多模块并联震荡难题。

三维健康监测

同步分析 Vce压降、结温斜率、门极电荷 等参数，在宝钢热连轧机预警 7次 IGBT早期失效：

• 结温推算误差 <±1℃

• 退饱和保护响应 <200ns

• 避免 ¥800万 设备损坏

军工级环境耐受

通过 MIL-STD-810H 认证：

• 抗震性能 5g@100Hz

• 防盐雾腐蚀 1000小时（5% NaCl）

• -40℃冷启动时间 <0.5秒

行业标杆案例

案例一：磁悬浮牵引变流器

上海高速磁浮示范线：

32台驱动单元控制直线电机

通过 dV/dt闭环控制 将电磁干扰降低 18dB

开关损耗减少 22%（年节电 150万度）

获"中国轨道交通技术创新奖"

案例二：电解制氢电源

宁夏宝丰100MW绿氢项目：

驱动 88台 5SHX1445H0001模块

电流纹波 <0.2%（优于行业标准5倍）

吨氢电耗降至 3.85kWh（刷新世界纪录）

系统配套方案

5SHX1445H0001 IGBT模块

• 3.3kV/1500A碳化硅混合模块

3BHE039203R0101控制接口

• PROFINET IRT通信（±100ns同步）

AHP-HPC300水冷机组

• 温差<10K@300L/min

HVC800直流接触器

• 分断能力10kA@1500VDC

Ability™ Drive Insights

• 门极信号大数据分析平台
