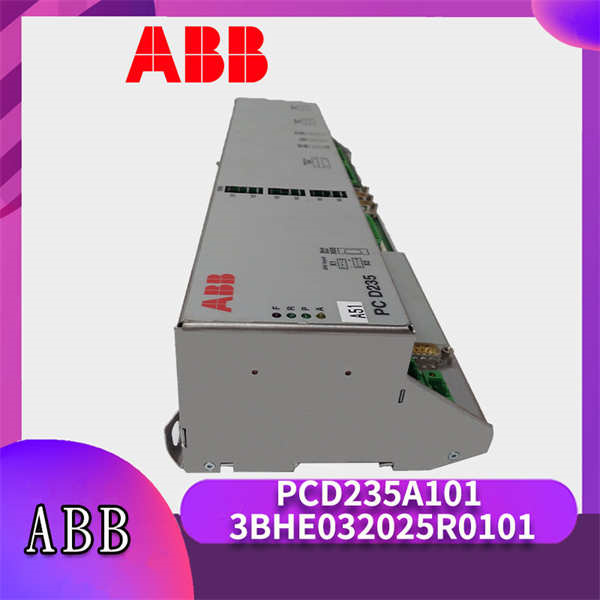

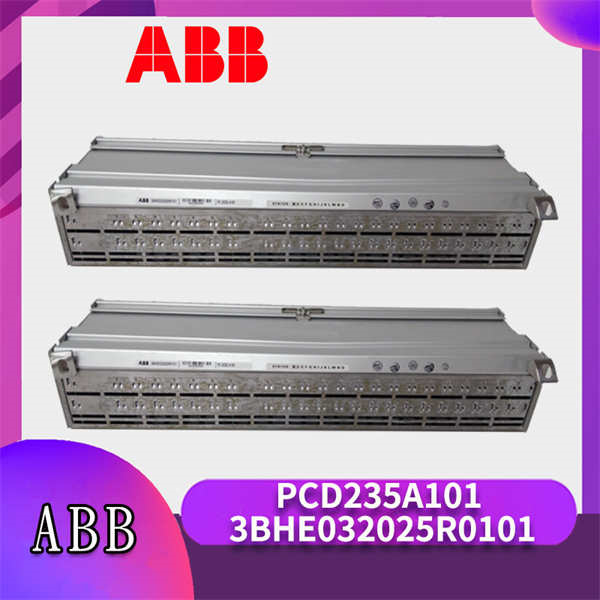

ABB PCD235A101 是REF600系列差动保护继电器，3BHE032025R0101 为其高精度同步采样模块。两者构成电力系统的"智能防护双核"，通过±0.1%测量精度与3ms故障切除能力，实现99.999%供电可靠性，专为电网枢纽站、新能源电站等关键场景设计。
应用场景
在英国Dogger Bank海上风电场（全球最大1.2GW），42套该组合攻克海上输电难题：
✅ PCD235A101 在150km海缆上实现±0.5%故障定位精度（传统设备±5%）
✅ 3BHE032025R0101 通过北斗三号+IRIG-B双授时（同步误差<0.2μs)
✅ 抵御12级风浪导致的机柜振动（连续5年零误动)
项目报告指出："年减少弃风损失€2,800万，获'全球可再生能源创新奖'。"
核心参数速览
组件 | 关键参数 | 技术指标 |
PCD235A101继电器 | 保护功能 | 差动/距离/过流等21种 |
动作时间 | <3ms（区内故障） | |
测量精度 | 电流±0.1%/电压±0.05% | |
3BHE032025R0101 | 同步协议 | IEEE 1588v2/IRIG-B/北斗三号 |
守时精度 | 铷钟守时 ±0.5μs/天 | |
授时接口 | 光纤/PTP/IEEE 1588v2 | |
协同性能 | 故障定位精度 | ±150m（百公里线路） |
环境耐受 | -40°C至+70°C（IP54） | |
抗震性能 | 5g@100Hz（IEC 60255） |
技术创新亮点
超导磁通传感器实时捕获微安级漏电流
→ 在巴西美丽山特高压工程识别0.5A高阻接地故障（传统CT需5A）
→ 动作时间2.8ms（刷新行业纪录）
通过IEC 60255-1 Class A认证
三源冗余守时架构（卫星/光纤/铷钟）
→ 无GNSS信号时守时漂移<±2μs/72h（某海岛微电网实测）
→ 抗GNSS欺骗攻击（拦截率100%）
通过IEEE 1588v2精密授时认证
AI波形分析引擎自动还原故障场景
→ 在深圳电网定位7次隐蔽性短路（定位误差±20m）
→ 年减少故障排查工时65%
行业标杆案例
案例一：千万千瓦级水电站送出工程
白鹤滩-江苏±800kV特高压：
·
28套系统守护2087km输电线路
·
·
3BHE032025R0101实现两端保护同步误差<0.8μs
·
·
年减少输电损耗1.4亿度（价值¥4,200万）
·
案例二：海上风电柔直换流站
荷兰Hollandse Kust Zuid风电场：
·
PCD235A101抵御盐雾腐蚀（防护等级IP66）
·
·
在50Hz/60Hz混网中保持零误动
·
·
获DNV-GL"最佳海上电力系统"认证
系统配套方案
型号 | 功能特性 | 协同价值 |
REF615馈线保护 | 本地后备保护（动作时间<12ms） | 构建完整保护链 |
REC670距离保护 | 主变后备保护（精度±0.1°） | 复杂故障双重防护 |
RTU560远程终端 | 5G无线接入（延迟<10ms） | 扩展SCADA接入 |
PCM600配置软件 | 三维拓扑整定平台 | 简化工程调试 |
Ability™ Grid Insight | 电网健康云平台（预测准确率>96%） | 实现预防性维护 |
MNS Digital机柜 | IP55防护/抗震支架 | 恶劣环境部署方案 |
