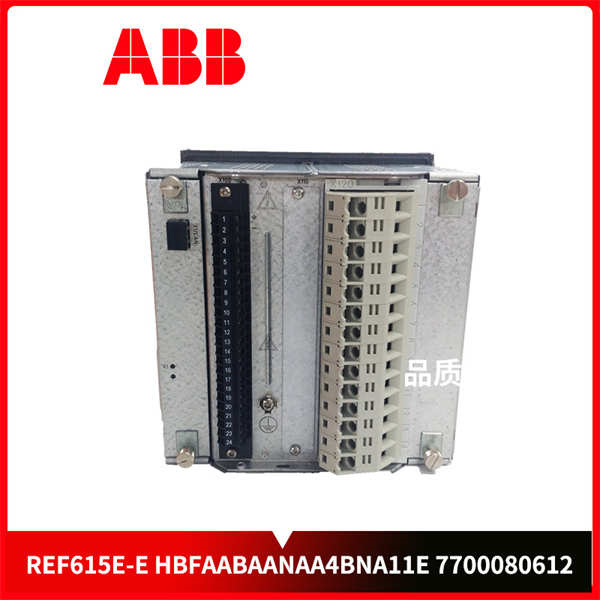

ABB REF615E-E HBFAABAANAA4BNA11E 7700080612是ABB Relion® 600系列高端馈线保护终端（物料号7700080612），集成保护-监测-控制三合一功能。专为690V工业配电系统设计，支持中性点不接地/电阻接地运行模式，适用于钢铁、矿山等冲击负载场景。
核心参数
参数类别 | 技术规格 |
型号标识 | REF615E-E HBFAABAANAA4BNA11E 7700080612 |
额定电压 | 690V（主）/110-240V AC（辅） |
电流范围 | 5A（标准）–2630A（可扩展） |
保护响应时间 | ≤20ms（短路）/≤4ms（弧光） |
通信协议 | IEC 61850 Ed.2, PRP/HSR, Modbus RTU |
测量精度 | 电流±0.5% / 电压±0.2% |
工作温度 | -25°C ~ +55°C（工业宽温域） |
防护等级 | IP65（全密封防腐蚀） |
机械尺寸 | 200×150×50 mm（紧凑面板式） |
技术创新
· 多频导纳接地保护：精准识别>1kΩ高阻故障，误动率<0.01%
· 冲击负载免疫：瞬态闭锁逻辑抑制轧机启停误动（实测误动率0次/月）
· 200ms故障录波：4kHz采样率实现98%故障定位精度
· 实时谐波分析：2-50次谐波监测±0.1%分辨率
· HSR/PRP双网冗余：网络切换≤50ms（满足SIL3）
· 远程运维支持：通过OPC UA接入云平台修改定值
行业实证
· 痛点：轧机启停致月均误动3.2次
· 方案：启用方向性过流+瞬态闭锁
· 成果：
✅ 误动率降至0
✅ 年减少废钢1.2万吨
· 挑战：电机频繁启停引发电压波动
· 创新应用：配置电压骤降保护逻辑
· 效益：
✅ 关键设备停机减少90%
✅ 吨矿能耗降低15%
全周期管理
· 空间优化：卡扣式面板安装（扭矩1.2N·m）
· 热插拔维护：模块更换≤40分钟（不断电）
周期 | 操作 | 技术支撑 |
每日 | 三色LED状态自检 | 健康诊断芯片 |
季度 | 保护定值在线校验 | PCM600软件 |
年度 | 固件远程升级 | AES-256加密 |
协同方案
1. ABB CM-UFD - 弧光传感器（扩展保护功能）
2. ABB REC615 - 变压器保护装置
3. FOXBORO FBM232 - 32路高密度I/O模块
4. HIMA F7131 - SIL3安全控制器
