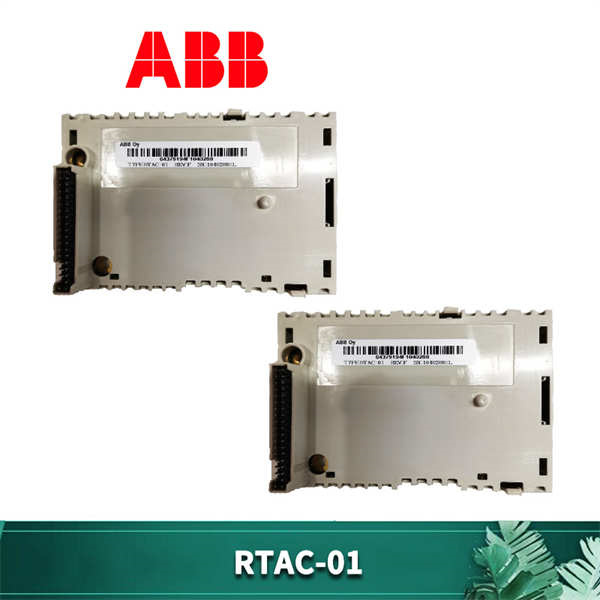

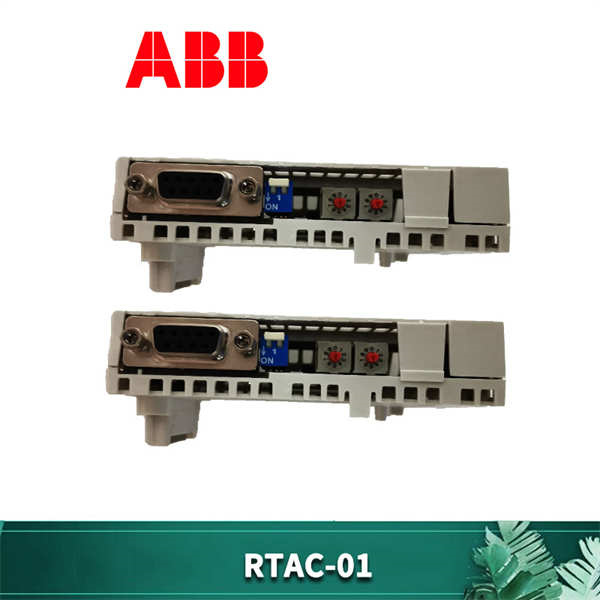

ABB RTAC-01

ABB RTAC-01是ABB变频器系统专用高精度脉冲编码器接口模块，核心功能：
✅ 32位信号转换：将编码器脉冲转换为数字信号
✅ 多协议兼容：支持增量式/绝对式/伺服编码器
✅ 工业级防护：IP20/IP65双等级（抗振动/电磁干扰）

核心参数

技术创新

1. 自适应信号处理

· 智能噪声过滤：可编程滤波常数（0.1-10ms）抑制电磁干扰

· 极性自识别：自动适配正/负逻辑脉冲输入

2. 三合一接口架构

· 增量式编码器：A/B/Z相正交信号输入

· 绝对式编码器：支持SSI/BISS协议（23位分辨率）

· 伺服编码器：兼容EnDat 2.2/HIPERFACE DSL

3. 快速部署设计

· 即插即用：直连ACS800/ACS880变频器（零配置）

· 三色LED诊断：
● 绿灯：运行正常
● 黄灯：信号丢失
● 红灯：电源故障

行业实证

场景1：数控机床主轴控制

· 痛点：定位误差≥0.01mm

· 方案：23位高分辨率信号闭环

· 成果：
✅ 定位精度±0.005mm
✅ 加工良率提升18%

场景2：薄膜生产线张力控制

· 挑战：速度波动导致拉伸不均

· 创新应用：10000 PPR实时反馈

· 效益：
✅ 速度波动率<0.1%
✅ 材料损耗降低22%

部署规范

安装要求

· 机械固定：

o DIN导轨卡扣安装（扭矩0.8N·m）

o 振动环境加装减震垫

· 电气接线：

o 屏蔽双绞线≤50m（截面积≥0.2mm²）

o 接地电阻<1Ω

环境避坑

❌ 禁止与变频器动力线同槽敷设（间距>20cm）
❌ 避免强磁场环境部署（距磁源>1m）

诊断维护

协同方案

1. ABB ACS880变频器 - 构建完整伺服驱动系统

2. Heidenhain ECN 413 - 23位绝对式编码器（高精度反馈）

3. 西门子 6SL3055-0AA00 - 屏蔽电缆（抗干扰布线）
