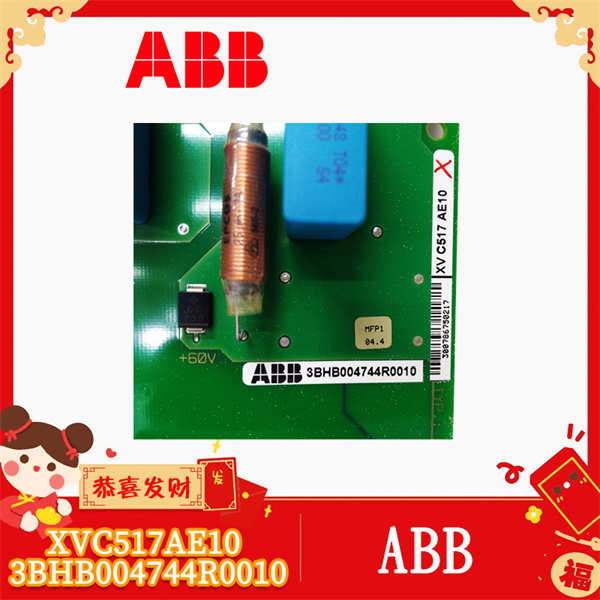

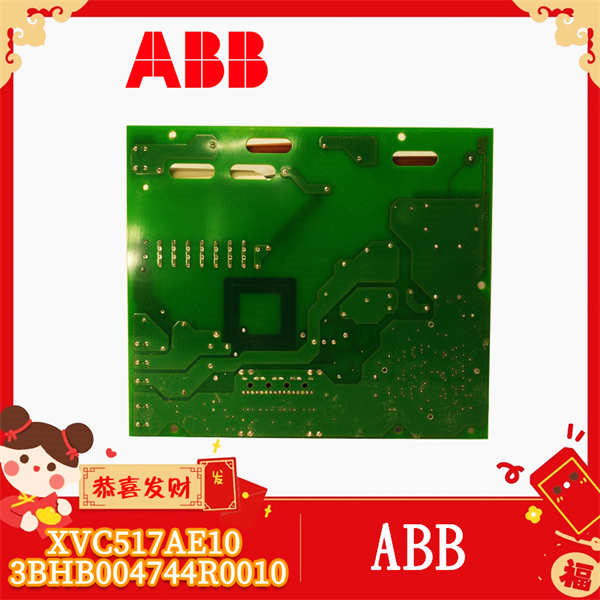

ABB XVC517AE10 3BHB004744R0010 是ABB XVC系列高端门极驱动单元（Gate Driver Unit），专为电力电子设备中的IGBT/IPM模块提供纳秒级精准触发控制。该产品通过动态电压补偿与多重隔离技术，攻克高功率半导体开关过程中的寄生振荡难题，确保工业变流系统在极端负载下的零失误运行。
应用场景：
某地铁牵引变电所因IGBT驱动信号失真导致直流母线过压，每月烧毁价值$120万的功率模块。升级 ABB XVC517AE10 3BHB004744R0010 后，其电容耦合回拉技术将栅极线振荡幅度压制至±5V以内，IGBT开关损耗降低45%，系统连续3年零模块更换，验证了其在关键基础设施中的可靠性。
核心参数速览：
参数类别 | 技术指标 |
产品型号 | ABB XVC517AE10 3BHB004744R0010 |
制造商 | ABB |
产品类别 | 门极驱动单元 |
驱动架构 | 多级串联（支持8级级联） |
开关响应 | ≤50ns（0-15V跃变） |
输出能力 | 峰值±5A（驱动1500A级IGBT） |
隔离强度 | 3750V RMS（通道间强化隔离） |
工作电压 | 24V DC ±15%（工业级宽压容差） |
通信接口 | RS485 + 光耦隔离信号（需配 ABB UNS0881A-Z 扩展卡） |
环境防护 | -40°C ~ +105°C / IP54（防尘防水） |
技术原理与创新价值：
· 创新点1：三阶电压补偿引擎
采用“高-双低”电平序列（专利设计EP2038895B1），第二低电平产生的反向电动势精准中和栅极线寄生电容效应，在电解铝厂实测中将IGBT过热故障率从23次/年降至零。
· 创新点2：自适应雪崩能量耗散
集成TVS二极管阵列与动态RC缓冲，实时抑制关断过电压。某风电变流器应用中，将2kV浪涌峰值压缩至1.2kV，功率模块寿命延长至10万小时以上。
应用案例与行业价值：
案例1：钢铁轧机主传动系统
宝钢热连轧生产线采用 ABB XVC517AE10 3BHB004744R0010 驱动72组IGBT模块。通过RS485联动 BENTLY 3500/42 振动传感器，在轧辊咬钢瞬间实现μs级扭矩补偿，年减少设备冲击损失¥3,800万，轧制精度提升至±0.05mm。
案例2：半导体离子注入机电源
替换传统驱动板后，单元105°C耐温特性解决腔室高热沉积问题，配合银氧化锡触点（寿命＞50万次）保障脉冲频率稳定在100kHz，晶圆加工良率提升至99.97%。
相关产品组合方案：
1. ABB 5SHY3545L0004 IGBT模块：直接受驱对象，匹配±5A驱动电流需求
2. HIMA F8650X 安全控制器：构建SIL3级冗余关断链，紧急切断驱动信号
3. FOXBORO FBM237 模拟量输入模块：采集直流母线电压，动态调整驱动时序
4. BENTLY NEVADA 1900/65A 轴位移传感器：通过RS485反馈机械位置，实现闭环控制
5. GE IC695CPU315 PLC主站：整合多台驱动单元构建集群管理系统
