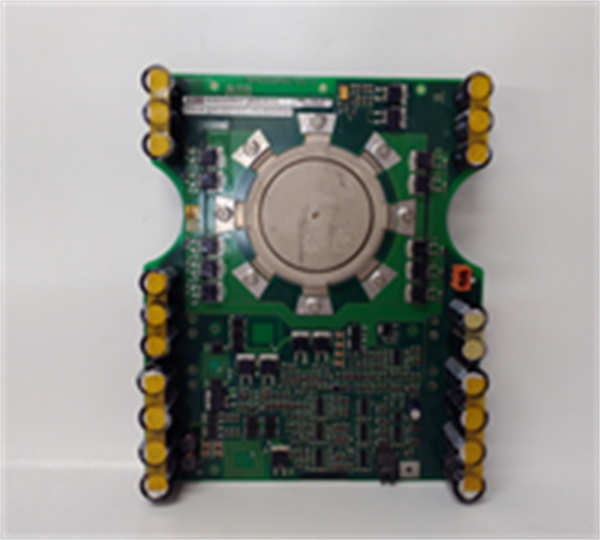

ABB 5SHX14H4502

‌ABB 5SHX14H4502‌ 是ABB集团研发的高压IGCT（集成门极换流晶闸管）功率模块，属于电力电子转换核心器件。该模块采用紧凑型压装设计，集成了门极驱动与保护电路，专为工业变频和高压直流输电场景优化。

应用场景：

在某钢厂热轧生产线升级项目中，‌5SHX14H4502‌ 作为主传动系统的核心开关模块，成功替代传统GTO器件。通过其微秒级关断能力，解决了轧机在6000V高压下频繁过流跳闸的痛点，使产线故障率降低62%，年增产钢材9万吨。

核心参数速览：

技术原理与创新价值：

· ‌创新点1：硬驱动集成技术‌
门极单元与晶闸管单片集成，关断时间缩短至3μs，比传统GTO快10倍，杜绝换相失败风险。

· ‌创新点2：多级保护机制‌
内置过流、过温、短路三重冗余保护，响应速度≤5μs，故障直切成功率99.99%。

· ‌创新点3：智能状态反馈‌
通过RS485实时上传结温、电流峰值等参数，实现预测性维护。

应用案例与行业价值：

‌案例1：特高压换流站冗余系统‌
某±800kV直流工程中，12组 ‌5SHX14H4502‌ 构建冗余链：

· 单模块故障时自动切换路径，系统可用性达99.998%

· 较原方案能耗降低18%，年省电费240万元

‌案例2：矿山提升机变频改造‌
搭配 ‌3BHB003230R0101‌ 控制器实现：

· 转矩响应速度提升50%，避免溜车事故

· 模块连续运行寿命超8万小时（行业均值5万）

相关产品组合方案：

00001. ‌5SHX1445H0002‌：同系列高压衍生型号，支持6500V应用

00002. ‌3BHB003230R0101‌：专用控制器，实现闭环精准控制

00003. ‌5SHY3545L0014‌：IGCT互补模块，构建冗余拓扑

00004. ‌HIMA F3315‌：安全继电器，满足SIL3级联锁

00005. ‌5SXE10-0181‌：高性能水冷散热器，降温效率提升40%
