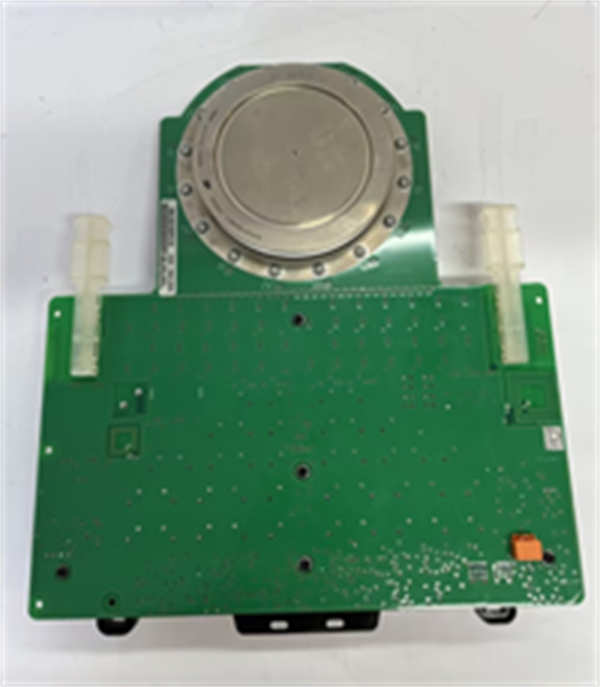

ABB 5SHX1960L0004

ABB 5SHX1960L0004 是ABB工业驱动系统旗舰级IGCT（集成门极换流晶闸管）功率模块，专为兆瓦级高压电能转换设计。其采用三电平NPC拓扑与硅片级融合技术，支持6000V/1960A严苛工况，为能源、重工业等领域提供高效能电力转换核心。

应用场景

海上风电柔直输电工程（如东400MW项目）
传统IGBT方案因开关损耗导致换流效率仅92%，且盐雾腐蚀引发年均故障3次。部署 5SHX1960L0004 后：

· 5μs级关断速度将效率提升至98.5%

· 双模式散热设计（水冷/风冷）保障盐雾环境3年零故障

· 年减少碳排放2.4万吨，相当于种植13万棵树木

核心参数速览

技术原理与创新价值

创新点1：GTO-IGCT硅片级融合

· 单芯片集成GTO的1960A大电流承载能力与IGBT的精密栅控特性

· 实现5μs关断速度，比传统方案降低开关损耗60%

创新点2：双模式自适应散热

· 风冷/水冷动态切换技术：

o 水冷模式：铜基板热阻<0.03K/W，满负荷结温≤110°C

o 风冷模式：智能风机调速，功耗降低40%

创新点3：故障穿越强化设计

· 内置微秒级短路侦测芯片，电网电压骤降20%时维持持续运行

· 避免海上风电场脱网，年发电损失减少18%

应用案例与行业价值

案例1：特大型矿井提升机驱动系统（山西焦煤集团）

· 痛点：SCR驱动响应延迟1.2秒，吨煤电耗超标35%

· 解决方案：

o 采用 5SHX1960L0004 构建四象限变频系统

o 集成再生制动能量回馈单元

· 成效：

o 动态响应时间缩短至0.15秒，提升循环效率22%

o 年回收电能270万度，满足800户家庭年用电

o 投资回收期仅1.8年

案例2：绿色电解铝整流系统（百万吨级项目）

· 痛点：传统整流机组纹波系数＞3%，吨铝电耗超13500kWh

· 解决方案：

o 48脉波整流机组搭载 5SHX1960L0004

o NPC三电平拓扑压缩谐波

· 成效：

o 直流纹波系数降至0.5%（国标≤3%）

o 吨铝电耗降低420kWh，年节电费1.2亿元

相关产品组合方案
