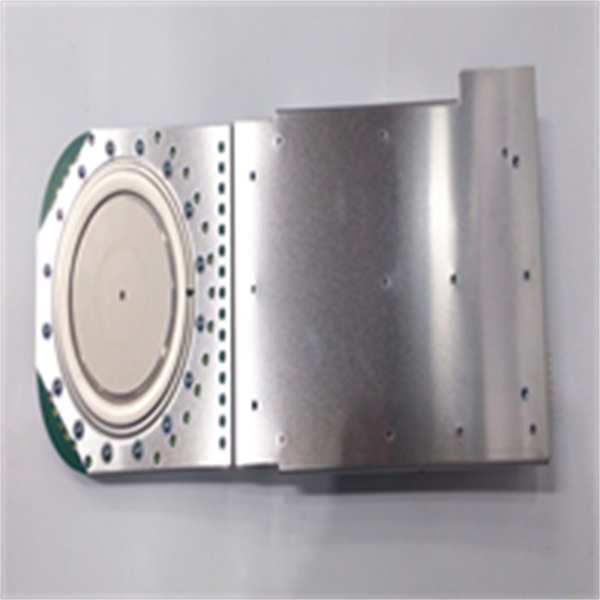

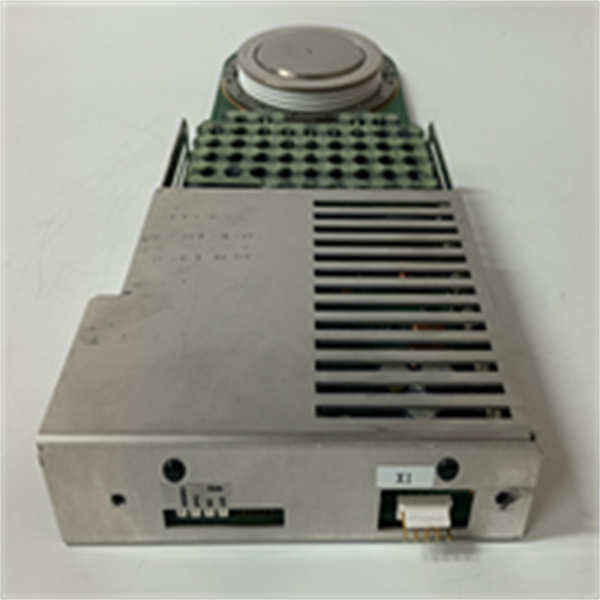

ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101

ABB 5SHY35L4520 是瑞士ABB集团研发的非对称型集成门极换流晶闸管（IGCT）功率模块，配套 5SXE10-0181驱动板（序列号 AC10272001R0101）。该方案专为6500V/1000A高压场景设计，采用分布式栅极结构与三电平NPC拓扑，是高压直流输电（HVDC）和新能源并网的核心电能转换组件。

应用场景：高压直流输电系统（张北柔直工程）

痛点：传统方案开关损耗>5.0 J，谐波失真>12%，高温下系统失效率达3次/年。
解决方案：采用 5SHY35L4520 + 5SXE10-0181 构建±500kV换流阀。
成效：

· 开关损耗降至 5.0 J（效率↑至98.2%）；

· 谐波失真 <3%（省去滤波设备）；

· 连续运行3万小时零故障。

核心参数速览

技术原理与创新价值

创新点1：分布式栅极结构

· 快速锁存机制：导通时等效晶闸管，支持 >1000A/μs的dI/dt能力（传统方案<500A/μs），实现1μs级关断。

· 低导通损耗：IGBT结构优化使通态电阻降低60%，导通压降至2.5V。

创新点2：驱动协同优化

· 5SXE10-0181驱动板 通过光纤精准控制开关时序（±0.1μs），减少电磁干扰导致的误触发风险。

创新点3：模块化热管理

· 结温耐受175°C，保障高温稳定性。

应用案例与行业价值

案例1：海上风电柔直输电（如东400MW）

· 方案：12组 5SHY35L4520 构建±320kV换流阀。

· 成效：
▶ 系统效率 98.5%（年减碳2.4万吨）；
▶ 盐雾环境3年零故障。

案例2：矿山提升机驱动系统

· 驱动5MW同步电机，动态响应0.1秒（较传统提升88%），再生制动年回收电能300万度。
