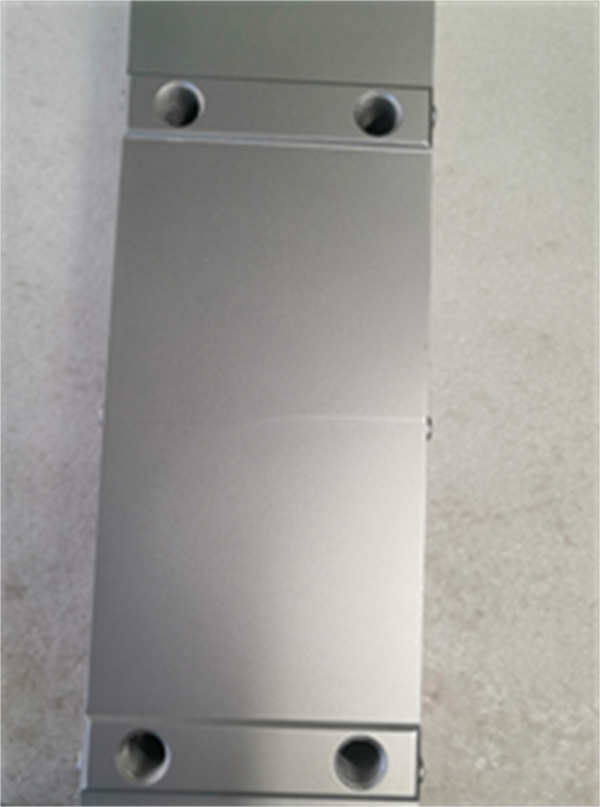

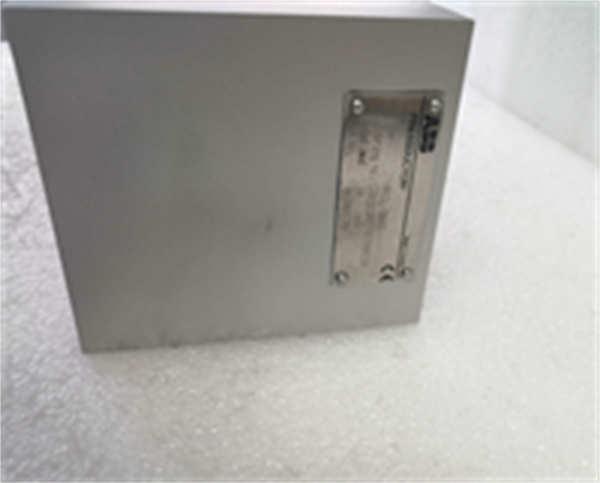

PFCL201C 10KN ABB

PFCL201C 10kN 是ABB测量与分析产品线中的一款高性能应变式力传感器。该型号额定容量为10千牛，以其高精度、卓越的过载能力和坚固的工业级设计，专为工业过程和控制系统中需要精确测量拉力或压力的苛刻应用而设计。

应用场景：

在一座大型钢铁厂的连续退火生产线中，带钢的张力的稳定控制是保证产品质量（如厚度均匀性、表面质量）的关键。张力过小会导致带钢跑偏、褶皱；张力过大会导致产品过度拉伸甚至断带。安装在张力辊轴承座下的PFCL201C 10kN 力传感器，实时监测并反馈带钢的实际张力值。控制系统依据此反馈信号精准调节制动器和卷取机的转矩，将带钢张力稳定维持在设定值附近，完美解决了高速度、高强度材料加工中的核心控制难题。

**核心参数速览：

技术原理与创新价值：

创新点1：高精度与长期稳定性。 PFCL201C 10kN 的核心在于其采用的高品质应变计和优化的力学结构设计。经过精密的温度补偿和老化处理，传感器在承受反复载荷和宽温度范围变化时，仍能保持极低的零点漂移和灵敏度漂移，确保了测量数据的长期可靠性和重复性，为闭环控制提供了可信的反馈基础。创新点2：卓越的抗侧向力和抗冲击性能。 工业现场的实际受力情况复杂，常伴有侧向力或冲击载荷。该传感器的结构设计能有效分解这些非测量方向的力，最大限度地减少其对测量精度的影响。其高的安全过载和极限过载能力，提供了额外的安全裕度，防止因意外工况导致的传感器损坏。创新点3：坚固的工业级防护与密封。 传感器本体采用高强度材料制造，并达到IP65/IP67的高防护等级，能够抵御生产环境中的粉尘、潮湿、油污甚至高压水冲洗的侵蚀。这使其能够直接安装于设备现场，无需额外的保护箱，简化了安装并提高了可靠性。

应用案例与行业价值：

某高端造纸厂的复卷机工段，需要将大卷筒的纸张分切成客户要求的小卷。分切过程中，卷材的卷径不断变化，必须保持恒定的张力以避免纸张起皱或拉断。安装于压纸辊两端的PFCL201C 10kN 传感器，精确测量并控制着施加在纸卷上的压力（间接反映张力）。系统根据传感器反馈实时调整气压，确保了从卷芯到满卷的全程张力稳定。客户反馈：“采用PFCL201C 后，我们的产品废品率降低了近30%，复卷后的端面整齐度达到了最高标准，赢得了高端客户的认可。”

相关产品组合方案：

· •ABB重量变送器/放大器： 为PFCL201C 提供稳定的激励电源，并将其微弱的mV/V信号放大、转换为标准的4-20mA或0-10V信号，供PLC或DCS读取。

· •专用安装附件： 如万向节、球座等，确保传感器仅承受轴向力，避免因安装不对中引入测量误差。

· •同系列不同量程传感器： 如PFCL201C 5kN, PFCL201C 20kN等，以满足不同力值范围的测量需求。

· •ABB过程控制器： 可直接接收处理传感器的信号，实现本地化的闭环控制（如张力控制）。

· •信号隔离器： 在长距离传输或复杂电磁环境下，保护传感器信号免受干扰。

安装维护与全周期支持：

PFCL201C 10kN 的安装至关重要，必须确保受力方向与传感器轴线一致，避免产生侧向力或弯矩。接线需使用屏蔽电缆，并远离动力线敷设以减少干扰。日常维护主要是定期检查机械连接是否松动、电缆是否破损，并可通过测量桥路电阻进行基础诊断。
