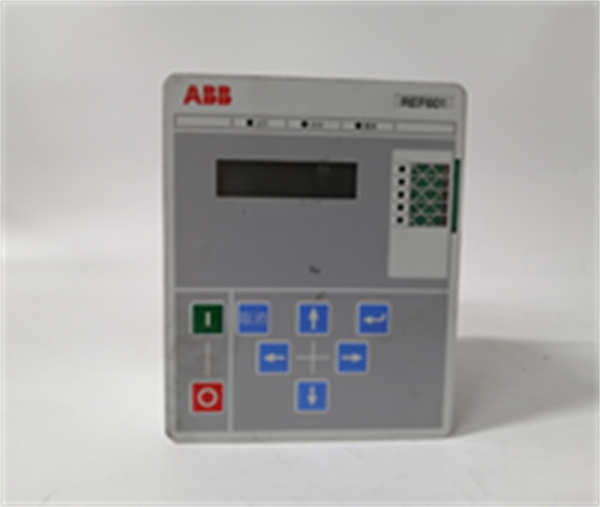

REF601 CE446BB1NH ABB

REF601 是ABB公司推出的一款先进的数字式馈线保护继电器，特定型号CE446BB1NH 代表其具体的硬件版本和订货号。它属于ABB的RELION® 产品家族或其中压保护系列，专为10kV及以下电压等级的配电线路、馈出线、母联等设备提供全面保护、控制、测量和监视功能。

应用场景：

在某大型化工厂的10kV配电站中，一条为关键生产装置供电的馈出线需要可靠的保护，以防止因电缆故障、过载等事故导致大面积停电，进而引发巨大的生产损失和安全风险。该馈线开关柜中安装了ABB REF601 保护继电器。当线路下游因挖掘机意外破坏发生相间短路时，REF601 以其毫秒级的速度精确检测到远超整定值的故障电流，立即发出跳闸指令，使断路器快速分断，将故障隔离在最小范围，保障了厂区其他线路的正常供电，避免了事故扩大。

核心参数速览：

技术原理与创新价值：

· •创新点1：基于DSP的先进保护算法。 REF601 的核心在于其采用数字信号处理器（DSP）对来自电流互感器（CT）和电压互感器（PT）的模拟信号进行高速采样和数字滤波。通过先进的算法，它能精确计算电流、电压的基波分量，有效抑制谐波和衰减直流分量的影响，从而实现对故障类型的快速、准确判别，大大降低了误动和拒动的可能性。

· •创新点2：高度的功能集成与一体化设计。 与传统继电器功能单一不同，REF601 将保护（如过流、接地）、测量（如电量统计）、控制（如断路器操作）和监视（如故障录波）功能高度集成于一个紧凑的装置中。这种一体化设计减少了屏柜内设备数量，简化了接线，降低了系统复杂度和总体成本。

· •创新点3：强大的通信与诊断能力。 该继电器支持主流的工业通信协议（如IEC 61850），可轻松集成到变电站自动化系统中。维护人员不仅能远程查看实时数据和修改定值，还能调取装置记录的故障波形（录波）和事件顺序记录（SOE），为事故分析提供了极大便利，实现了从“被动应对”到“主动预警与分析”的运维模式转变。

应用案例与行业价值：

在某城市地铁牵引供电系统中，多个10kV配电所负责为沿线车站和牵引变电所供电。为确保供电可靠性，所有馈线均采用ABB REF601 作为主保护。其可靠的动作确保了故障的快速隔离。同时，运维中心通过通信网络集中监控所有 REF601 的运行状态和负荷数据，实现了负荷的优化分配和预测性维护。运维负责人表示：“REF601 的稳定性和丰富的诊断信息，使我们的供电可靠率提升了显著百分点，其远程操作功能也大大减少了人员往返现场的时间和安全风险。”

相关产品组合方案：

· •REC601 或 REJ601：同系列的其他保护继电器，用于母联、电容器等不同应用，与 REF601 协同构成完整的配电站保护系统。

· •ABB Ability™ PCM600：专用的工程调试工具，用于对 REF601 进行配置、定值整定、测试和故障分析。

· •电流/电压互感器：为 REF601 提供一次系统信号的传感器。

· •ABB断路器：如VD4真空断路器，由 REF601 发出指令进行分合闸操作。

· •变电站自动化系统：如ABB的SCADA系统，集成所有 REF601 的数据。

安装维护与全周期支持：

REF601 采用标准19英寸机架安装或导轨安装方式，安装简便。调试阶段需使用PCM600软件进行参数设置和功能验证。日常维护主要是定期检查装置状态指示灯和通过通信接口查看有无异常报警。
