SA168 3BSE003389R1 ABB

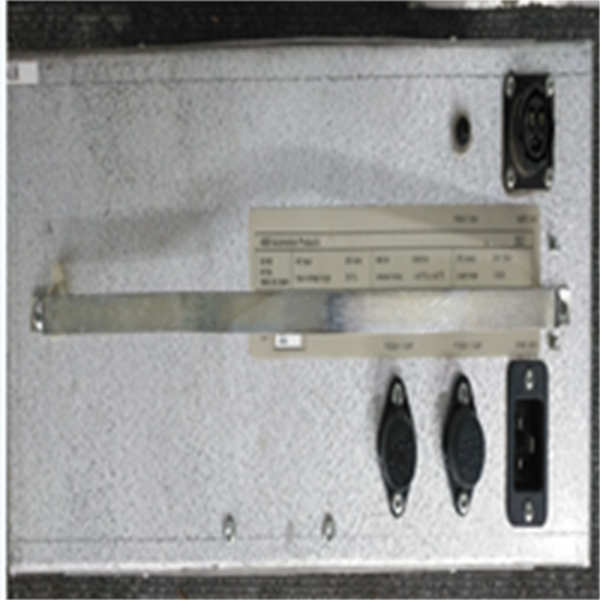

SA168（订货号：3BSE003389R1）是ABB公司为其S800 I/O系列和ABB Ability™ 800xA系统设计的一款高性能RTD（热电阻）温度输入模块。该模块专门用于连接现场的各种铂热电阻（如PT100、PT1000、Cu10等）温度传感器，将电阻信号高精度地转换为数字量，供控制器（如AC 800M）使用，是实现过程温度精确监测的关键组件。

应用场景

在大型制药厂的生物反应器温度控制系统中，需要对发酵罐内多个关键点的温度进行严格监控，以确保菌种活性和产物质量。温度偏差超过±0.5°C就可能影响整批产品的效价。该系统采用ABB 800xA平台，并在现场I/O站中部署了SA168 RTD输入模块。每个SA168模块的8个高精度输入通道，高效地连接了多个高精度PT100传感器。其内置的导线电阻补偿功能，有效消除了长距离传输带来的测量误差，确保了温度测量的准确性，为先进的批次控制（Batch Control）提供了可靠的数据基础。

核心参数速览

技术原理与创新价值

· •创新点1：高精度测量与先进的导线电阻补偿。 SA168 的核心在于其采用高稳定性的恒流源和精密测量电路，能够精确测量RTD微小的电阻变化。其创新的4线制测量模式可以完全消除连接导线电阻对测量结果的影响，这是实现远距离高精度温度测量的关键。对于3线制，它也能通过算法进行有效的引线电阻补偿。

· •创新点2：灵活的传感器类型配置与高通道密度。 该模块支持多种类型和量程的RTD传感器，用户可以在工程师站（Control Builder）中为每个通道独立配置传感器类型，提供了极大的灵活性。其8通道的高密度设计，显著节省了控制柜空间和硬件成本，特别适合多点温度监测的应用。

· •创新点3：可靠的诊断与安全特性。 SA168 具备完善的诊断功能，可以检测传感器开路（断线）、短路以及模块自身的硬件故障。这些诊断信息可以通过系统网络实时上传，帮助操作和维护人员及时发现故障，避免因温度测量失效导致的生产事故或设备损坏，提升了系统的可用性和安全性。

应用案例与行业价值

在某大型化工厂的催化裂化装置中，反应器的入口和出口温度是控制反应深度、确保产品收率和安全的关键参数。这些测点分布分散，且环境存在电磁干扰。项目采用SA168模块采集这些关键温度，并利用其4线制接线方式消除了长达数百米电缆的电阻影响。其稳定的性能确保了温度控制的精确性，使反应器运行在最佳工况，每年提升了千万元级别的经济效益。仪表工程师评价：“SA168的精度和可靠性，以及其对长线电阻的补偿能力，是我们实现高级过程控制（APC）的基础。”

相关产品组合方案

· •S800 I/O 基座：如TB840 或 SD832，SA168 模块必须安装在此类基座上才能工作。

· •AC 800M 控制器：如PM863 或 PM865，系统的大脑，处理由SA168采集来的温度数据。

· •RTD温度传感器：如Pt100，现场的一次传感元件。

· •温度变送器（可选）：如需将信号转换为4-20mA远传，可与SA168互补。

· •其他S800 I/O模块：如AI810（模拟量输入）、DI810（数字量输入），与SA168协同完成信号采集。

· •ABB Ability™ 800xA 系统软件：用于对SA168进行硬件组态、通道配置和报警管理。

安装维护与全周期支持

SA168模块的安装非常标准化，只需在断电状态下将其插入对应的S800 I/O基座并锁紧固定螺丝即可。关键的配置工作均在ABB Control Builder工程软件中完成，包括为每个通道选择RTD类型、接线方式（2/3/4线）和报警限值。日常维护主要依赖于系统的在线诊断功能，可以实时监测模块状态、通道报警和传感器健康状态。模块支持热插拔更换（在系统配置允许的情况下），可极大缩短故障修复时间。
