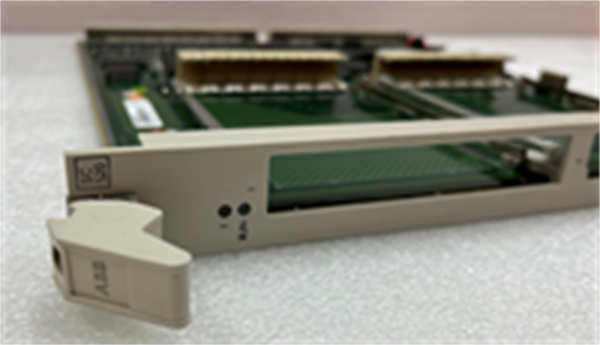

SC520 3BSE003816R1 ABB

SC520 3BSE003816R1 是ABB集团生产的一款高性能PROFIBUS-DP从站通信接口模块，属于其广泛应用的S800 I/O系列。该模块作为ABB分布式控制系统（如ABB Ability™ 800xA）与现场PROFIBUS设备之间的桥梁，负责高效、可靠地传输I/O数据，是构建模块化、分布式架构的关键组件。

应用场景：

在一座现代化水厂的深度处理车间，数十台智能阀门定位器、流量计和传感器通过PROFIBUS-DP网络连接。需要一种可靠的方案将这些分散的设备数据集成到中央的ABB 800xA DCS中进行监控。通过在远程I/O站安装 SC520 3BSE003816R1 模块，它作为PROFIBUS网络上的从站，高效地轮询所有现场设备，并将采集到的数据打包后通过高速内部总线传输给S800 I/O站的主控制器。这种架构减少了大量的硬接线，降低了成本和故障点，同时实现了车间级设备的实时数据集成和诊断，使维护人员能够快速定位网络上的任何设备异常。

核心参数速览：

技术原理与创新价值

创新点1：高效的协议转换与数据映射： SC520 3BSE003816R1 的核心功能是实现PROFIBUS-DP现场总线协议与ABB S800 I/O内部总线协议之间的无缝转换。它内部有专用的处理器和固件，能够将PROFIBUS主站（如AC 800M控制器）的周期性数据交换请求，精确地映射到其管理的S800 I/O模块的数据区，实现了低延迟、高确定性的数据传输。创新点2：强大的诊断与组态灵活性： 该模块提供全面的诊断功能，包括模块状态、通信故障、电源监控等，并能通过GSD文件（设备主站数据文件）轻松集成到任何支持PROFIBUS-DP的自动化系统中。用户可以通过组态软件灵活配置I/O数据量，优化网络性能，满足不同应用规模的需求。创新点3：增强的系统可靠性与可扩展性： 通过将现场设备网络化，SC520 3BSE003816R1 减少了直接连接到中央控制器的I/O模块数量，简化了系统结构。这种分布式I/O的理念降低了单点故障的风险，并使得系统扩展变得更加灵活和经济，只需在设备附近增加远程I/O站即可。

应用案例与行业价值

案例：汽车制造厂喷涂车间控制系统集成某大型汽车厂喷涂车间的机器人、比例阀和颜色检测仪均采用PROFIBUS-DP通信。为了将整个车间的设备统一集成到ABB的DCS中，在每个工艺区部署了以 SC520 3BSE003816R1 为核心的S800远程I/O站。该模块稳定地管理着超过100个PROFIBUS节点的数据交换，确保了喷涂机器人动作与阀门开度的精确同步。项目工程师反馈：“SC520 3BSE003816R1 的稳定性和易用性非常出色。它的GSD文件使得在工程师站上的组态工作非常顺畅，大大缩短了调试周期，并且运行三年来从未发生过通信中断。”

相关产品组合方案

1. 1.ABB EI813 2WDI：S800 I/O站的头板（主通信接口），与 SC520 协同工作。

2. 2.ABB TU833 3BSE013290R1：S800 I/O基座单元，用于安装 SC520 等I/O模块。

3. 3.ABB PM864AK01：ABB AC 800M系列的高性能控制器，作为PROFIBUS-DP主站。

4. 4.ABB SD822 3BSE018172R1：电源模块，为整个S800 I/O站供电。

5. 5.ABB DI801 3BSE020510R1：数字量输入模块，可置于 SC520 管理的站内。

6. 6.ABB CI854AK01 3BSE030220R1：另一种通信接口模块（如用于以太网），供不同网络需求。

7. 7.PROFIBUS网络组件：如总线连接器、中继器、屏蔽双绞线等。

安装维护与全周期支持

SC520 3BSE003816R1 的安装遵循S800 I/O系统的标准流程。在系统断电后，将其垂直插入指定的S800 I/O基座，并确保锁扣到位。PROFIBUS网络接线需使用屏蔽双绞线，并将屏蔽层在两端接地以确保通信质量。维护工作主要集中在软件层面。通过ABB的组态工具（如Control Builder）可以实时监控模块的通信状态、错误计数器和负载情况。当需要更换模块时，由于配置信息存储在控制器中，更换新模块后只需重新下载配置即可快速恢复运行，大大减少了停机时间。
