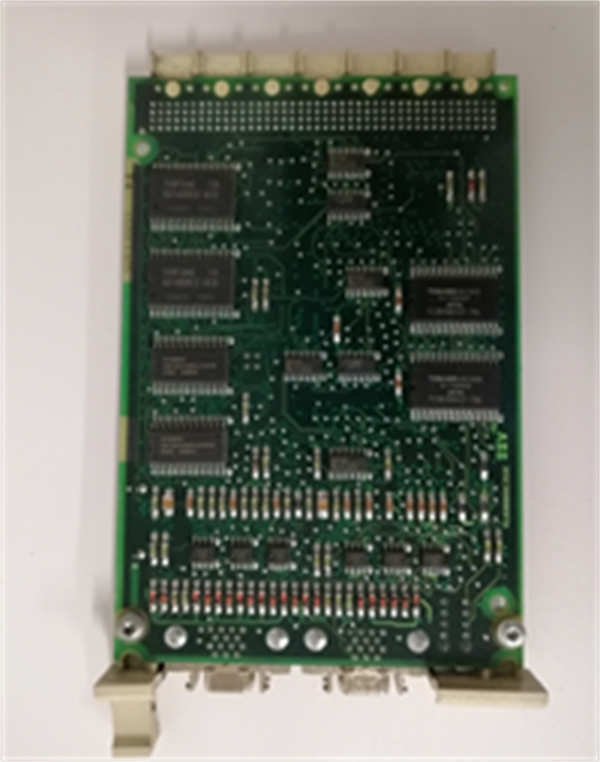

CI522A 3BSE018283R1 ABB

CI522A 3BSE018283R1 是ABB集团生产的一款高性能Profibus-DP主站通信接口模块，属于其S800 I/O系列。该模块作为ABB自动化系统（如ABB Ability™ 800xA）的组成部分，专门用于在Profibus-DP现场总线网络中充当主站，管理并循环交换与众多DP从站设备（如变频器、远程I/O、智能仪表等）的数据通信。

应用场景：

在一个大型汽车制造厂的喷涂车间，数十台机器人、比例阀和颜色传感器需要通过Profibus-DP网络集成到中央控制系统中。CI522A 3BSE018283R1 ABB 模块被安装在车间的S800远程I/O站内，作为Profibus-DP网络的主站。它以确定的循环时间，高效地轮询所有从站设备，实时获取机器人的运行状态、阀门的开度反馈，并下发新的运动指令和工艺参数。这种集中式的总线控制，取代了繁琐的直接接线，不仅大幅降低了布线成本和故障率，更确保了所有设备动作的精确同步，实现了每分钟完成数台车身喷涂的高效生产。

核心参数速览：

技术原理与创新价值

创新点1：高效的DP主站协议处理能力： CI522A 3BSE018283R1 的核心价值在于其完整实现了Profibus-DP主站协议栈。它能够自动识别和配置网络上的从站，并按照设定的扫描周期，以“主-从”轮询方式与每个从站进行确定性的数据交换。这种确定性通信确保了控制指令和过程数据的实时性，满足了工业自动化对时序的苛刻要求。创新点2：灵活的I/O数据映射与集成： 该模块将Profibus网络抽象为一个虚拟的I/O层。在ABB的工程软件（如Control Builder）中，从站设备的输入/输出数据会被自动映射到控制器的I/O变量中。程序员可以像访问本地I/O一样，透明地读写远程从站的数据，极大简化了编程和调试工作，提升了开发效率。创新点3：强大的网络诊断与维护功能： CI522A 提供详细的网络诊断信息，包括从站在线状态、通信错误统计、信号质量等。当网络出现故障时，它能快速定位问题从站，并可通过软件执行从站的禁用、启用等操作，便于在线维护和故障排除，显著减少了系统停机时间。

应用案例与行业价值

案例：港口集装箱码头龙门吊控制系统升级某自动化码头对龙门吊的控制系统进行升级，要求将吊具上的智能传感器（如称重、位置检测）和驱动器通过现场总线集成。系统采用ABB AC 800M控制器，并配备 CI522A 3BSE018283R1 ABB 模块作为Profibus-DP主站。该模块稳定地管理着吊具上近30个从站设备的数据通信，实时传输重量信息、集装箱位置状态，并控制吊具的锁销动作。项目经理反馈：“CI522A 模块的稳定性和强大的带站能力是关键。它确保了在吊具频繁移动和振动环境下通信的可靠性，实现了龙门吊的全自动精准堆叠，作业效率提升了20%。”

相关产品组合方案

1. 1.ABB AC 800M 高性能控制器（如PM864A）：系统的控制大脑，CI522A 为其提供扩展的Profibus网络接入能力。

2. 2.ABB S800 I/O 基座（如TU833）：用于安装 CI522A 及其他I/O模块的物理平台。

3. 3.ABB 驱动设备（如ACS880变频器）：通常内置Profibus-DP从站接口，是 CI522A 的典型连接对象。

4. 4.第三方远程I/O站：其他品牌的支持Profibus-DP的I/O模块，可被 CI522A 集成。

5. 5.ABB CP600系列触摸屏：用于本地操作和监控。

6. 6.Profibus网络组件：如总线连接器、中继器、专用屏蔽双绞线（紫色电缆）。

7. 7.ABB Control Builder 工程工具：用于硬件组态、网络配置和程序开发。

安装维护与全周期支持

CI522A 3BSE018283R1 ABB 的安装需在系统断电下进行，将其牢固插入S800 I/O基座的指定槽位。Profibus网络布线至关重要，需使用专用电缆，并在网络两端正确连接终端电阻（位于总线连接器上），以确保信号完整性。日常维护主要通过工程软件的诊断功能监控网络状态，检查是否有从站丢失或通信错误。定期检查总线连接器的紧固情况。当需要更换模块时，由于网络配置存储在控制器中，更换新模块后重新下载配置即可恢复。
