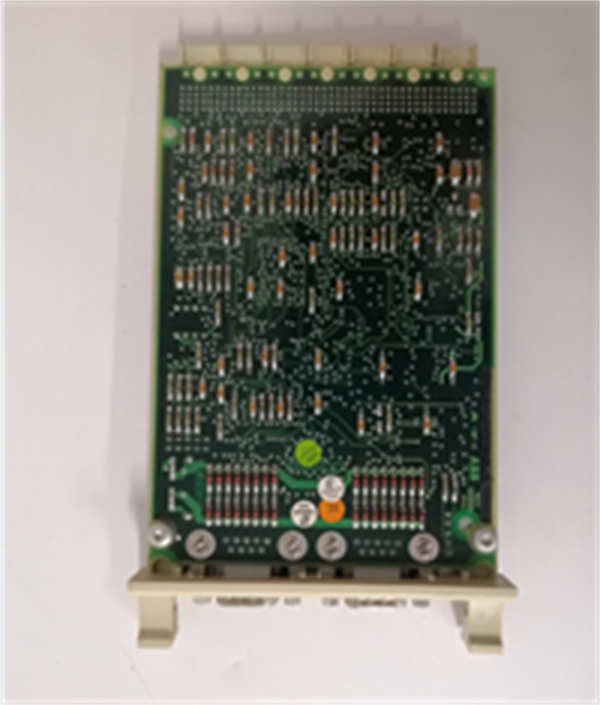

CI534V02 3BSE010700R1 ABB

ABB CI534V02 3BSE010700R1 是ABB公司生产的一款PROFIBUS DP主站通信接口模块，专为AC 800M控制器系列设计。该模块支持PROFIBUS DP-V1协议，作为DP网络的主站设备，能够管理和控制多个DP从站，实现控制器与现场设备的高速数据交换。

应用场景：

在汽车制造厂的喷涂生产线中，需要实时控制数十个变频器、执行器和传感器。ABB CI534V02 模块安装在AC 800M控制器中，作为PROFIBUS DP主站，通过PROFIBUS网络连接现场的变频器、远程I/O站等从站设备。当生产线需要调整喷涂速度时，CI534V02 实时将控制指令下发至变频器，同时采集各从站的状态数据，确保喷涂过程的精确控制和实时监控。

核心参数速览：

技术原理与创新价值：

创新点1：PROFIBUS DP-V1协议支持ABB CI534V02 支持PROFIBUS DP-V1协议，相比DP-V0增加了非循环通信功能，支持参数配置、诊断报警等高级功能，提高了通信的灵活性和效率。创新点2：智能从站管理模块能够自动识别和配置网络中的从站设备，支持从站的动态添加和删除，简化了系统的调试和维护工作。创新点3：完善的诊断功能CI534V02 提供详细的网络诊断信息，包括从站状态、通信质量、网络负载等，支持远程诊断和故障预警，大大简化了系统维护工作。

应用案例与行业价值：

案例：化工厂过程控制系统升级某化工厂为提高生产自动化水平，对现有控制系统进行升级，采用AC 800M控制器和CI534V02 模块构建PROFIBUS DP网络。

· •应用流程：CI534V02 模块作为DP主站，连接现场的变频器、远程I/O站等从站设备。通过PROFIBUS DP网络实现实时数据交换和控制。

· •带来的改进：系统通信速率提升至12Mbps，数据处理能力显著增强。CI534V02 的稳定运行为生产过程的高效控制提供了可靠保障。

· •用户评价：自动化工程师表示："CI534V02 模块的高速通信和稳定表现，为我们的控制系统升级提供了坚实基础。"

相关产品组合方案

1. 1.ABB AC 800M控制器：CI534V02 模块的安装载体

2. 2.ABB PM851处理器：高性能控制器，与CI534V02 协同工作

3. 3.ABB S800 I/O站：作为PROFIBUS DP从站，扩展I/O处理能力

4. 4.ABB变频器：通过PROFIBUS DP与CI534V02 通信

5. 5.ABB远程I/O模块：扩展现场设备接入能力

6. 6.ABB工程师站软件：用于系统组态和调试

安装维护与全周期支持

安装ABB CI534V02 时，需确保控制器机架断电，将模块插入指定槽位并锁紧。PROFIBUS网络连接需使用屏蔽双绞线，并正确配置终端电阻。日常维护主要包括定期检查模块状态指示灯、清洁模块表面灰尘、检查网络连接状况等。
