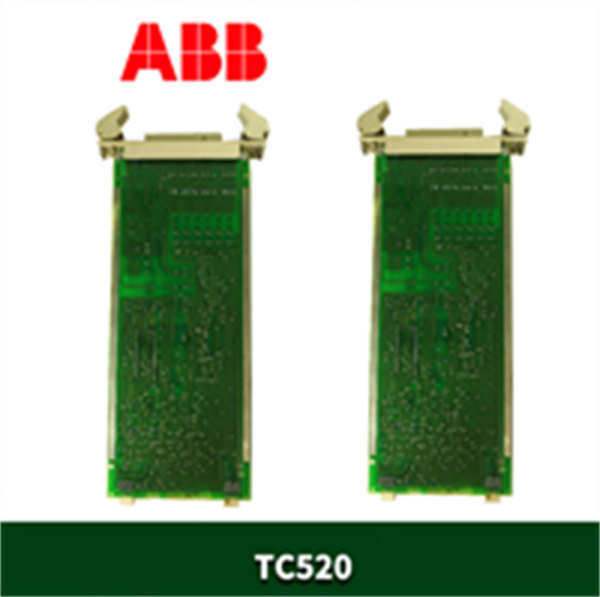

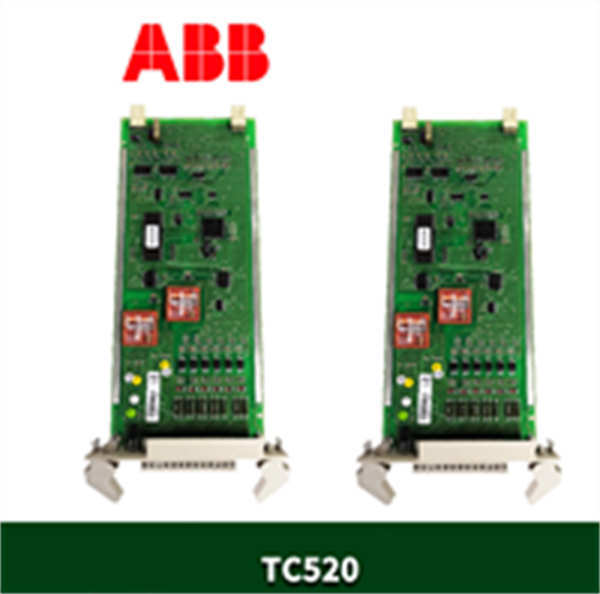

TC520 3BSE001449R1 ABB

TC520 3BSE001449R1 是ABB集团生产的一款高性能、双通道温度控制模块，属于其S800 I/O系列。该模块专为需要精确PID（比例-积分-微分）控制算法的温度相关应用而设计，可直接连接温度传感器（如热电偶、RTD），并输出控制信号至执行机构（如加热器、冷却阀），是实现复杂温度流程自动化的理想选择。

应用场景：

在一家塑料挤出成型生产线上，需要对多个加热区的温度进行精确控制，以确保塑料熔体的流动性和产品质量。每个加热区都有独立的加热器和温度传感器。采用 TC520 3BSE001449R1 ABB 温度控制模块，其两个独立的PID控制通道分别管理两个关键加热区。模块直接读取热电偶信号，通过其先进的自整定PID算法，快速响应温度波动，精准调节加热器的功率输出，将温度波动控制在±0.5°C以内。这种精确控制避免了因温度不均导致的塑料降解或产品缺陷，显著提升了生产效率和产品一致性。

核心参数速览：

技术原理与创新价值

创新点1：先进的自适应PID算法与整定功能： TC520 3BSE001449R1 的核心优势在于其智能控制算法。它具备自动整定功能，能够根据系统的阶跃响应自动计算出最优的P、I、D参数，大幅简化了调试工作。其自适应能力还能在一定程度上补偿过程特性（如热容、负载变化）带来的影响，保持长期控制精度的稳定性。创新点2：高度集成与独立控制能力： 该模块将信号调理、A/D转换、PID运算和输出驱动集成于一体。两个控制通道完全独立，可分别用于控制不同的设备或工艺段，相当于将两个高性能的单回路控制器集成在一个模块中，节省了空间和成本，并减少了系统复杂性。创新点3：丰富的功能与无缝系统集成： 除了基本的PID控制，TC520 还提供多种工作模式（自动、手动、串级、远程设定值等）、完善的报警功能以及通过背板与上层控制系统（如ABB 800xA）的深度集成。操作员可在DCS画面上一目了然地监控每个控制回路的状态，并进行远程干预，实现了本地智能控制与集中监控的完美结合。

应用案例与行业价值

案例：食品工业烘烤隧道炉温控系统升级某食品企业将其老式的继电器温控系统升级为基于ABB S800 I/O的自动化系统，其中关键加热区采用了 TC520 3BSE001449R1 ABB 模块。模块直接连接各区热电偶，并控制固态继电器（SSR）来调节加热管功率。其精确的PID控制消除了旧系统存在的温度超调和波动，使炉内温度场分布更加均匀。生产经理反馈：“TC520 模块的控制效果立竿见影。产品着色均匀度提升了20%，同时因避免了过度加热，能耗降低了约8%。其自整定功能让我们的维护人员也能轻松应对不同产品的工艺切换。”

相关产品组合方案

1. 1.ABB TU830 / TU833 基座单元：用于安装 TC520 及其他S800 I/O模块。

2. 2.ABB AC 800M 控制器（如PM864A）：系统的控制核心，与 TC520 协同实现复杂逻辑与监控。

3. 3.ABB S800 通用模拟量I/O模块（如AI801, AO801）：用于处理非温控相关的标准信号。

4. 4.固态继电器（SSR）或调功器：接收 TC520 的输出信号，直接控制加热器负载。

5. 5.热电偶/RTD温度传感器：如ABB TSP系列，为 TC520 提供准确的温度信号。

6. 6.ABB Control Builder 工程软件：用于硬件组态、控制参数配置和程序开发。

7. 7.ABB 800xA 操作员站：用于监控所有温控回路的状态和趋势。

安装维护与全周期支持

TC520 3BSE001449R1 ABB 模块的安装需插入S800 I/O基座，并确保电源和通信背板连接可靠。传感器和执行器的接线必须正确、紧固，并使用屏蔽线以减少干扰。日常维护主要是通过系统软件监控各控制回路的状态，如过程值（PV）、设定值（SP）和输出值（OUT）是否正常。定期进行传感器的校准是保证长期控制精度的关键。模块的PID参数一旦整定好通常无需频繁修改。
