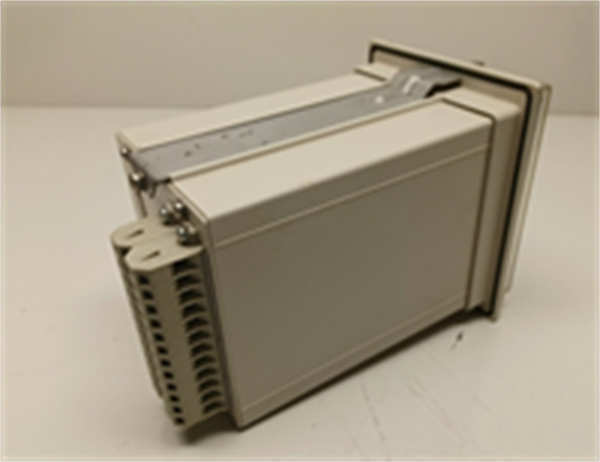

SPAJ110C ABB

ABB SPAJ110C 是ABB继电器保护产品线中的一款经典中压配电保护继电器，属于SPAJ 100系列。该产品主要提供方向性过流保护和自动重合闸功能，专为保护10kV及以下电压等级的架空线路、电缆馈线及配电变压器而设计，是提高配电系统可靠性和选择性的关键设备。

应用场景：

在一个沿海城市的10kV配电网中，一条为重要工业区供电的架空线路因台风天气频繁发生瞬时性短路故障。传统的无方向过流保护可能导致上游变电站的断路器越级跳闸，造成大范围停电，给工业园区带来巨大经济损失。供电公司在每条馈线出口处安装了ABB SPAJ110C 方向过流保护继电器。当线路下游发生故障时，SPAJ110C 不仅能准确检测到过电流，还能通过电压信号判断故障方向。只有当故障电流方向指向被保护线路时才会启动跳闸，完美避免了非故障线路的误动。同时，其集成的自动重合闸功能在故障清除后（多为瞬时性故障）能自动恢复供电，极大提升了供电可靠性和用户满意度。

核心参数速览：

技术原理与创新价值：

创新点1：可靠的功率方向判别原理。 SPAJ110C 的核心价值在于其方向保护功能。它通过测量电流和电压的相位关系来判断故障点位于继电器的正向（被保护区内）还是反向（区外）。采用成熟的90度接线方式，确保在发生各种相间短路故障时都能正确动作。这一特性是实现保护选择性、防止越级跳闸的根本，确保了故障被隔离在最小范围。创新点2：灵活的阶段式保护与自动重合闸集成。 产品通常提供至少两个阶段的方向过流保护（如瞬时段和延时段）以及一个非方向段后备保护。更重要的是，它将自动重合闸功能集成在单一装置内，用户可以灵活设置重合闸次数、延时时间和复归时间，无需外置复杂的辅助继电器，简化了系统结构，提高了经济性。创新点3：直观的机电设计与强大的抗扰性。 作为一款久经考验的产品，SPAJ110C 采用经典的机电式设计，包括感应圆盘和磁铁系统。这种模拟技术虽然传统，但具有极高的抗电磁干扰能力和鲁棒性，非常适合运行环境复杂的变电站。其机械信号牌和指示灯提供了最直接、可靠的故障指示，不受电源波动影响。

应用案例与行业价值：

在某大型钢铁企业自备电站的10kV配出线改造项目中，原有保护系统选择性差，经常因一条线路故障导致全厂多条工艺线停电，复产损失巨大。技术改造中，在所有重要馈线柜中采用了ABB SPAJ110C 作为主保护。在一次轧钢车间电缆头击穿的永久性故障中，对应的SPAJ110C 准确判断故障方向并启动瞬时段保护，在60毫秒内切断故障线路，而上级进线保护纹丝不动，保障了其他车间的正常生产。其重合闸功能在判定为永久性故障后闭锁，避免了故障扩大。电气工程师评价：“自从用了SPAJ110C，故障定位和隔离变得非常清晰，供电可靠性指标显著提升，为我们避免了数百万的停产损失。”

相关产品组合方案：

· •ABB SPAJ111C： 同系列型号，在SPAJ110C 基础上增加零序方向过流保护，用于接地故障检测。

· •ABB SPAM150C： 电动机保护继电器，与SPAJ110C 协同，分别保护线路和终端大电机。

· •ABB SPAU130C： 电压保护继电器，为系统提供低电压、过电压、零序电压保护，与SPAJ110C 配合完善保护方案。

· •ABB SPAE010： 电源模块，为SPAJ110C 等继电器提供稳定可靠的操作电源。

· •ABB REC633： 新一代数字式保护测控装置，可作为SPAJ110C 的升级或替代选择，提供更丰富的功能。

· •ABB VD4真空断路器： 与SPAJ110C 配合，组成完整的线路保护及开断单元。

安装维护与全周期支持：

ABB SPAJ110C 采用标准的面板开孔安装方式，结构坚固，接线端子排布局清晰。安装时需特别注意电流互感器（CT）和电压互感器（PT）回路的极性连接正确，这是方向保护正常工作的基础。调试阶段需使用专用仪器对保护定值和时间特性进行校验。日常维护主要关注其机械部件的清洁和指示信号的复位。由于其机电式设计，基本无需软件升级，维护简单。定期巡检时，可通过观察机械信号牌和LED指示灯了解装置状态。
