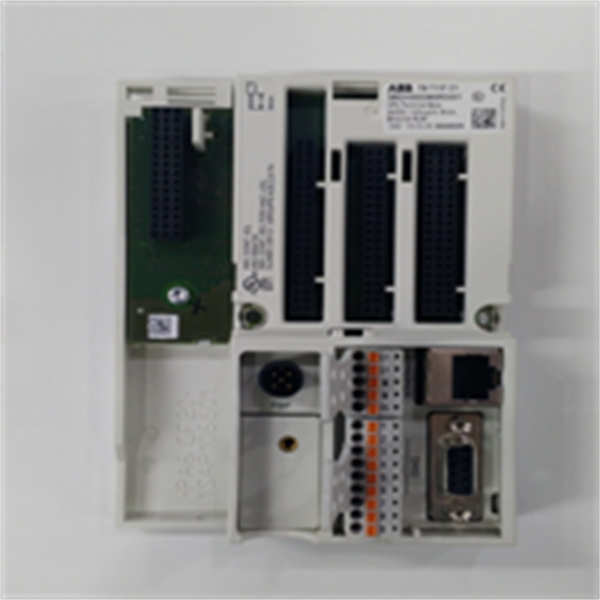

TB711F 3BDH000365R0001 ABB

ABB TB711F（订货号：3BDH000365R0001）是ABB集团专为其AC 800M系列过程控制器设计的一款高性能系统电源模块。该产品安装在AC 800M控制器机架中，负责为控制器主板、通信模块及相关的I/O模块提供稳定、可靠的交直流电源转换和分配，是整个控制系统的“心脏”。

应用场景：

在大型化工厂的中央控制室，一套ABB AC 800M控制器负责管理整个聚合工段的复杂连锁控制。任何控制器的电源故障都将导致生产全线瘫痪，造成巨额经济损失。ABB TB711F 电源模块被安装在控制器机架的电源槽位中，将来自UPS的220V AC输入转换为控制系统所需的多种直流电压（如+5V, +24V等）。其高效的开关电源设计和严格的电压调整率，确保了即使在电网电压波动±15%的情况下，控制器各板卡依然能获得纯净、稳定的工作电压，保障了控制程序连续、无扰运行。

核心参数速览

技术原理与创新价值：

创新点1： 高效可靠的开关电源设计与精准的电压调整。ABB TB711F 采用高频开关电源技术，通过精密的PWM控制和高质量的磁性元件，实现了高效的电能转换。其内部的反馈控制环路能快速响应负载变化，将输出电压的纹波和噪声控制在极低水平，满足高性能控制器对电源质量的苛刻要求。这种设计确保了AC 800M控制器在复杂的电磁工业环境中仍能稳定工作。创新点2： 完善的保护机制与模块化热插拔设计（部分型号支持）。该电源模块内置了全面的保护电路，当检测到过流、过压或过热等异常情况时，能迅速切断输出，保护后端昂贵的控制器模块免受损坏。在支持热插拔的系统中，可以在不关闭整个控制器的情况下更换故障电源模块，极大提升了系统的可用性和可维护性。

应用案例与行业价值：

在某大型造纸厂的浆料制备DCS系统中，主控AC 800M控制器曾因旧电源模块老化导致输出电压不稳，引发间歇性通信中断。应用流程： 选用ABB TB711F 电源模块进行替换，安装于EI 801机架的电源槽位。带来的改进： 更换后，控制器系统运行电压稳定，未再发生因电源问题导致的通信故障。其高效率设计使得电源模块表面温度降低了约10℃，减少了控制柜的散热负担。维护工程师反馈：“TB711F 电源模块运行安静、稳定，为我们关键控制器的连续运行提供了坚实的能源保障，维护工作量也大大减少。”

相关产品组合方案

· •AC 800M 控制器：如PM861、PM856，是TB711F 电源的负载核心。

· •AC 800M 机架：如EI 801 F 基本机架，是电源模块的安装载体。

· •I/O 模块：如SD 822、SD 823 等，依赖TB711F 提供工作电源。

· •通信模块：如CI 861、CI 854，同样由系统电源供电。

· •冗余电源模块：可配置第二块TB711F 实现N+1冗余，提高系统可靠性。

安装维护与全周期支持

安装ABB TB711F 需在系统完全断电后进行。将模块对准机架电源插槽，平稳插入直至锁紧机构卡住。连接输入电源线后，上电检查模块上的“OK”指示灯是否正常点亮。日常维护主要是定期清理模块通风孔的灰尘，并通过控制系统诊断软件查看电源状态。
