TVOC-2-240 1SFA664001R1001 ABB

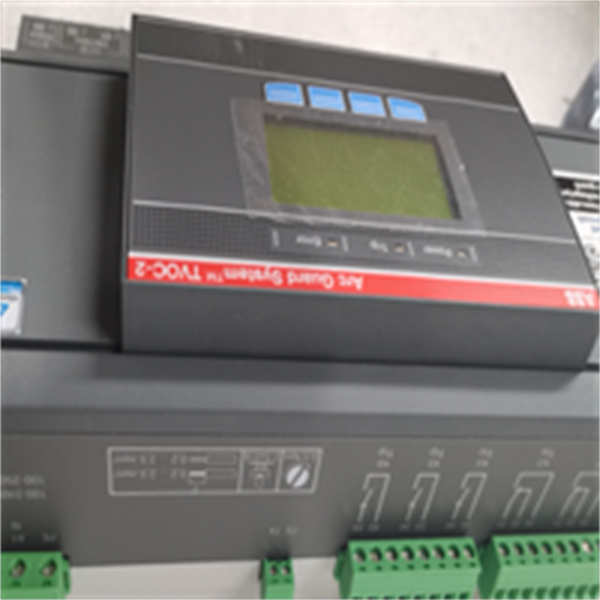

TVOC-2-240 1SFA664001R1001 是ABB公司生产的一款过电压保护模块，专用于保护由变频器驱动的交流电机。该设备能有效抑制因变频器输出脉冲电压在长电缆上反射引起的电压尖峰，防止电机绝缘损坏，是变频驱动系统不可或缺的保护组件。

应用场景：

在一座大型矿山的深井排水系统中，水泵电机功率高达250kW，变频器与电机之间的电缆长度超过500米。变频器输出的快速开关脉冲（dV/dt）在长电缆中会产生反射现象，导致电机端子处出现高达两倍于直流母线电压的尖峰。这种过电压会严重威胁电机绕组的绝缘强度，导致绝缘击穿和电机烧毁。在变频器输出端加装 TVOC-2-240 1SFA664001R1001 后，该模块能迅速吸收这些有害的电压尖峰，将电机端子电压限制在安全范围内，确保了排水系统这一关键设备的长期无故障运行。

核心参数速览：

技术原理与创新价值：

创新点1：精准的电压箝位与快速响应。 TVOC-2-240 的核心在于其内部的RC（电阻-电容）网络和特殊的电压箝位器件。当电机端子处的电压因反射即将超过预设的安全阈值时，模块会立即提供一个低阻抗通路，快速吸收能量并将电压限制在安全水平。其响应速度远快于电机绝缘的击穿速度，实现了主动保护。创新点2：针对性的设计优化。 该模块是专为PWM变频器驱动系统设计的，其参数（如电容值、电阻值）经过精确计算，能与变频器的开关频率和电缆特性阻抗相匹配，提供最优的抑制效果。与普通的电涌保护器（SPD）不同，它针对的是高频、重复性的关断过电压，而非偶然的雷击浪涌。创新点3：简化系统设计与维护。 通过安装 TVOC-2-240，用户无需为应对过电压而选择更高绝缘等级（如H级）的电机，也无需强制使用输出电抗器，在多数情况下提供了更具性价比的解决方案。其模块化设计便于安装和维护，状态一目了然。

应用案例与行业价值：

案例：石化工厂冷却塔风机驱动系统改造。 某石化企业多台冷却塔风机电机在运行一年后相继出现绝缘故障。经诊断，问题根源在于变频器与电机间的电缆长度约200米，产生了严重的反射过电压。在为所有相关变频器（ACS880系列）加装了 TVOC-2-240 1SFA664001R1001 后，电机端子处的电压尖峰从超过1600V被有效限制至1100V以下。ABB TVOC-2-240 的成功应用，彻底解决了电机绝缘过早老化的问题，将电机大修周期延长了数倍，避免了因风机停机导致的生产装置降负荷运行，经济效益显著。

相关产品组合方案：

1. 1.ACS880系列变频器：ABB旗舰型传动产品，与 TVOC-2-240 完美配套，构成完整的驱动解决方案。

2. 2.TVOC-2-XXX系列：其他电流等级（如100A, 400A）的过电压保护模块，用于不同功率的电机。

3. 3.输出电抗器 (dU/dt电抗器)：可与 TVOC-2-240 协同使用，进一步平滑电压波形，降低电缆上的电压应力。

4. 4.正弦波滤波器：提供更纯净的正弦波输出，彻底消除反射问题，适用于极端长电缆或旧电机。

5. 5.ACS880安装套件及选件：包括安装导轨、连接母排等，便于 TVOC-2-240 的快速集成。

安装维护与全周期支持：

TVOC-2-240 的安装需由专业电工操作。在变频器完全断电并确认无电压后，将其并联连接至变频器的输出端子。安装位置应确保散热良好，连接力矩需符合ABB手册规定。该模块为无源器件，无需日常维护，但建议在系统定期检修时检查连接点是否松动。
