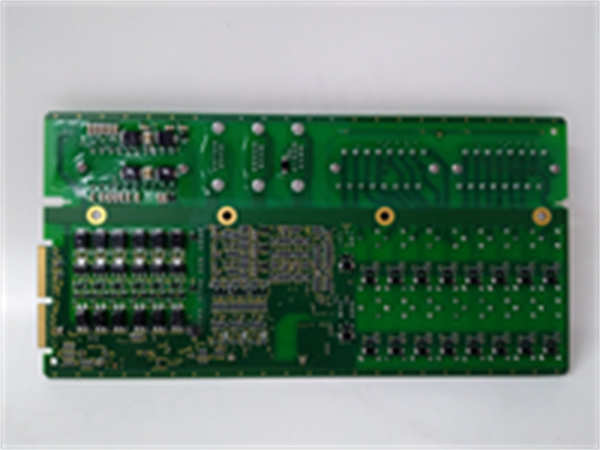

UCD208A101 ABB

UCD208A101 是ABB公司为其ACS800系列多传动系统设计的一款基本整流/进线单元。该模块是公共直流母线系统的“心脏”，负责将电网的三相交流电转换为稳定的直流电，为连接在公共母线上的多个逆变器（如ACS800-04/07逆变单元）提供统一的直流电源，广泛应用于需要多台电机协调驱动的复杂场合。

应用场景：

在一座大型现代化水泥厂的回转窑驱动系统中，窑主传动、辅传以及多台冷却风机需要协同工作。如果每台电机都配备独立的变频器，将导致系统庞大、能耗高且无法实现能量共享。采用公共直流母线方案后，一台大容量的 UCD208A101 整流单元作为总电源，将来自中压变压器的690V交流电转换为约930V的直流电。这条公共直流母线上连接着控制各个电机的逆变器。当窑体在重力作用下下滑时，其传动电机处于发电状态，产生的再生能量通过逆变器回馈到直流母线，可立即被正在电动运行的冷却风机逆变器所消耗。UCD208A101 构建的这个高效平台，实现了系统内部能量的动态平衡，显著降低了总能耗。

核心参数速览：

技术原理与创新价值：

创新点1：构建高效的公共直流母线架构。 UCD208A101 的核心价值在于它实现了供电的“中央化”。它将交流配电转换为统一的直流配电，使得多个逆变器可以共享一个高质量的直流电源。这种架构简化了系统布线，减少了谐波总量，并且允许在逆变器之间直接进行能量交换，提升了整体能效。创新点2：模块化设计与高功率密度。 该整流单元采用紧凑的模块化设计，可以像搭积木一样与其它逆变器模块并排安装在同一套冷却风道上，极大节省了柜体空间。这种标准化设计使得传动柜的布局、散热设计和维护都变得非常简便。创新点3：系统可靠性与可维护性。 作为二极管整流桥，UCD208A101 本身结构简单，可靠性极高。在多传动系统中，即使某个逆变器出现故障，也不会影响整流单元和其它逆变器的运行。同时，模块化的设计也便于故障单元的快速更换，最大限度地减少停机时间。

应用案例与行业价值：

案例：港口集装箱起重机（RTG）的“电厂”改造。 传统RTG由柴油发电机供电，噪音大、污染重。在“油改电”项目中，拆除柴油机，通过滑触线引入岸电。一套由 UCD208A101 整流单元和多个逆变器组成的公共直流母线系统成为新的动力核心。整流单元将600V交流岸电转换为直流电，逆变器分别驱动起升、大车、小车机构。当吊具下放重物时，起升电机发电，能量回馈至直流母线，直接供给正在运行的大车和小车机构使用，实现了显著的节能效果（可达30%以上），并实现了零排放运行。

相关产品组合方案：

1. 1.ACS800-0x系列逆变器：如ACS800-04（用于控制标准异步电机），是连接在 UCD208A101 提供的直流母线上的“负载”。

2. 2.NBRA / NBRU 制动单元：当直流母线电压过高时（如多位电机同时发电），用于接通制动电阻消耗多余能量。

3. 3.进线电抗器 / 滤波器：用于抑制 UCD208A101 产生的谐波，改善电网质量。

4. 4.R8i 再生单元：如果需要将制动能量回馈电网，可选择再生整流单元替代 UCD208A101。

5. 5.传动柜附件：包括冷却风扇、接触器、熔断器等，构成完整的传动柜。

安装维护与全周期支持：
