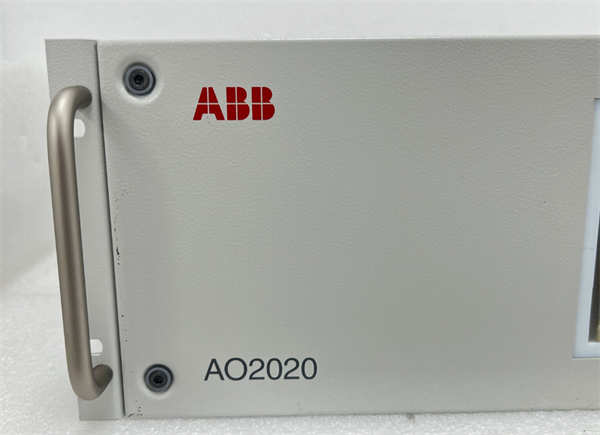

AO2020 ABB

AO2020 是ABB公司为其高性能S800 I/O系列设计的一款8通道模拟量输出模块。该模块安装在远程I/O站中，负责接收来自上位控制器（如AC 800M PPC）的数字指令，并将其转换为高精度的模拟量信号（电流或电压），用于连续调节现场的执行机构，如控制阀、电动执行器、变频器等，是实现精确过程控制的核心组件。

应用场景：

在一座大型炼油厂的精馏塔控制系统中，需要根据塔顶产品的成分分析结果，实时调节回流管的控制阀开度，以保证产品质量。控制算法由AC 800M控制器计算得出一个0-100%的开度信号。这个数字量信号通过网络传输至安装在现场的S800 I/O站，由 AO2020 模块接收。AO2020 将其高精度地转换为4-20mA电流信号，并传输至控制阀的电气定位器。通过 AO2020 的精准输出，控制阀得以实现毫厘不差的连续调节，确保了精馏过程的稳定性和产品的高纯度。

核心参数速览：

技术原理与创新价值：

创新点1：高精度数字模拟转换（DAC）与稳定性。 AO2020 的核心在于其采用的高精度DAC芯片和稳定的参考电压源。这确保了控制器发出的数字指令能被线性、精确地转换为模拟信号，其低漂移特性保证了在宽温度范围和长时间运行下输出信号的稳定性，这对于需要持续数天甚至数周的连续过程至关重要。创新点2：灵活的软件配置与高通道密度。 用户可通过工程软件（如Control Builder）轻松配置每个通道的输出类型（电流/电压）和量程，无需更换硬件或跳线。8通道的高密度设计，使单个模块就能满足复杂设备的多点控制需求，显著节省了空间和成本。创新点3：强大的驱动与抗干扰能力。 模块的输出级设计具有强大的带负载能力，能直接驱动较长的电缆和多个现场设备，而信号不衰减。其光电隔离技术有效防止了现场侧的电磁干扰（EMI）窜入敏感的I/O总线，保障了控制信号的纯净和系统运行的可靠性。

应用案例与行业价值：

案例：污水处理厂曝气池溶解氧（DO）精确控制。 曝气池的鼓风量需要根据在线溶解氧仪表的读数进行精确调节，以优化能耗和处理效果。AC 800M控制器根据DO值PID运算出的结果，通过 AO2020 模块输出4-20mA信号至鼓风机入口导叶的变频器。ABB AO2020 的高精度和可靠性，使得曝气量能够紧密跟随工艺需求，在保证水质达标的同时，实现了鼓风机能耗的显著降低（可达15%-20%），为客户带来了可观的经济效益。

相关产品组合方案：

1. 1.AI2020：8通道模拟量输入模块，用于采集传感器信号，与 AO2020 构成完整的模拟量控制回路。

2. 2.S800 I/O 站基础组件：包括底座单元（如TU845）、电源模块（如SD832）和通信接口模块（如UAD149 Profibus-DP接口）。

3. 3.AC 800M 控制器：如PM863，是执行控制算法、向 AO2020 下发指令的核心。

4. 4.现场执行器：如智能电气阀门定位器、变频器，是 AO2020 的控制对象。

5. 5.System 800xA： overarching DCS平台，用于组态、监控和维护整个系统。

安装维护与全周期支持：

AO2020 的安装需在系统断电或确认支持热插拔的情况下进行，将其对准S800 I/O站架的插槽并牢固插入。配置工作在工程软件中完成，包括设置各通道的参数。日常维护主要是通过模块状态指示灯和DCS系统诊断界面监控其健康状况。若输出异常，可使用标准校准仪进行信号精度校验。
