XDD501A101 ABB

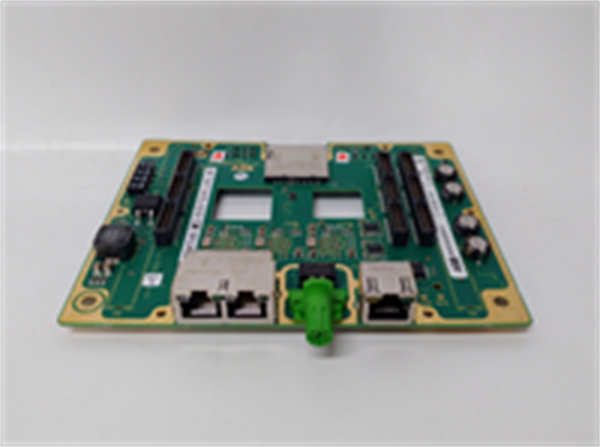

XDD501A101 是ABB公司用于其特定系列传动产品（如ACS800 或类似型号的变频器）的一款核心控制电路板卡或接口板。该板卡是变频器内部的“大脑”之一，通常承载着主处理器、存储器、逻辑电路和通信接口，负责执行控制算法、处理I/O信号、管理参数设置以及与上位系统通信，是保障变频器高性能运行的关键部件。

应用场景：

在一台港口集装箱岸桥的起升机构中，大功率ABB变频器负责控制主电机的精确速度和转矩。在一次电网电压的剧烈波动后，该变频器出现故障报警，无法启动。经诊断，是内部的 XDD501A101 控制板卡上的某个元件因电压冲击损坏。这块板卡负责处理来自控制室的速度给定信号、编码器的速度反馈信号，并实时计算PWM波形来控制IGBT。更换上全新的 XDD501A101 板卡并恢复参数后，变频器性能立即恢复正常，确保了岸桥这一关键设备的快速复产，避免了巨大的船舶滞期损失。

核心参数速览：

技术原理与创新价值：

创新点1：高度集成的专用控制架构。 XDD501A101 的价值在于其针对特定变频器平台的深度定制化设计。它将处理器、内存、逻辑I/O和通信控制器高度集成，通过优化的电路布局和元器件选型，实现了对电机控制的快速、精确响应，其性能远非通用PLC所能比拟。创新点2：强大的实时处理与诊断能力。 板卡上的处理器负责执行复杂的矢量控制或直接转矩控制（DTC）算法，计算量巨大。同时，它持续进行系统自诊断，监测电流、电压、温度等参数，一旦检测到异常，能在微秒级内采取保护措施，防止故障扩大。创新点3：确保系统兼容性与性能一致性。 使用原装 XDD501A101 板卡进行维修，可以确保其固件、硬件时序和电气特性与变频器其他部分（如IGBT驱动板、电源板）完美匹配。这避免了因使用非原装件可能导致的性能下降、兼容性问题或稳定性风险，是实现设备“修旧如新”的可靠保障。

应用案例与行业价值：

案例：矿山带式输送机驱动系统修复。 一条长达数公里的矿石输送带由多台大功率ABB ACS800变频器驱动。其中一台变频器因控制板卡 XDD501A101 老化导致频繁误报警停机，影响整个生产线。由于矿山环境恶劣，更换整个变频器成本高、周期长。维修团队采用更换 XDD501A101 板卡的方案。由于是原装备件，更换后无需复杂调试，设备参数得以完整保留，系统迅速恢复运行。这种组件级维修方案，以极低的成本和最短的时间恢复了设备性能，体现了关键备件在维护中的巨大价值。

相关产品组合方案：

1. 1.所属的整机设备：如 ABB ACS800-07/17 变频器，是该板卡的载体。

2. 2.其他相关板卡：在同一变频器中与 XDD501A101 协同工作的板卡，如IGBT驱动板、电源板。

3. 3.控制盘：如ACU-02，用于对变频器进行参数设置和监控。

4. 4.编码器接口模块：用于连接高精度速度反馈编码器。

安装维护与全周期支持：

XDD501A101 的更换是高级维修作业，必须由经过培训的专业技术人员执行。操作必须在设备完全断电并等待内部电容放电完毕后进行。操作者需严格采取防静电措施。安装时需确保连接器对准插牢，固定螺丝扭矩适当。日常维护主要是保持变频器柜内清洁、通风良好，定期检查冷却风扇。
