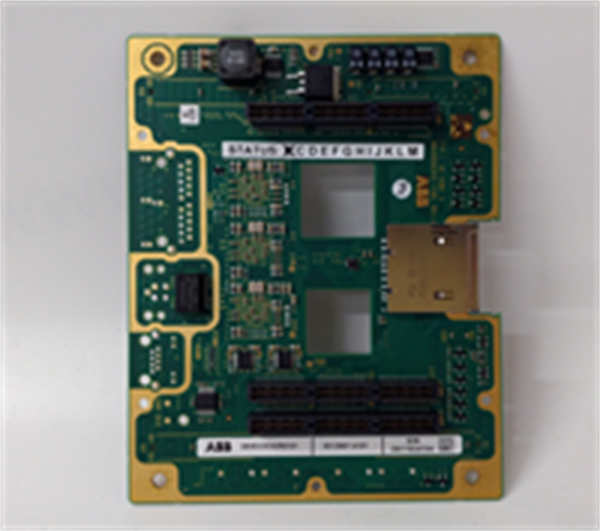

XDD501A101 ABB

XDD501A101 是ABB公司生产的S800 I/O系列中的一款高性能数字量输入模块。该模块是ABB分布式控制系统和可编程控制器的重要组件，专门用于可靠地采集来自现场设备的开关状态信号，如按钮、限位开关、继电器触点等。

应用场景：

在大型化工厂的罐区自动化系统中，需要实时监控数百个阀门的是否处于全开或全关位置，以及泵的运行/停止状态。这些状态信号是DCS进行连锁控制和工艺判断的基础。XDD501A101 模块被安装在靠近罐区的远程I/O站内，通过其32个高密度输入通道，将现场设备的干触点信号（如无源信号）准确地转换为控制系统可识别的数字量信息，并通过现场总线实时上传至中央控制器，为生产调度和安全联锁提供了至关重要的数据支撑。

核心参数速览：

技术原理与创新价值：

创新点1：高密度与可靠性的平衡设计。 XDD501A101 在单模块上提供了32个输入通道，极大地节省了控制柜的空间和布线成本。其创新之处在于通过精心的电路布局和分组隔离技术，在实现高密度的同时，有效防止了通道间的相互串扰，并提升了整个模块在恶劣工业电磁环境下的抗干扰性能，确保了信号采集的稳定性。创新点2：灵活的干触点信号兼容性。 该模块专为采集无源干触点信号而优化。现场设备（如限位开关）的触点直接串联在模块输入点与外部供电回路中，无需区分极性，接线简单可靠。这种设计使其能够兼容世界上绝大多数品牌的现场传感器和执行器，通用性极强。创新点3：无缝的系统集成与诊断能力。 作为ABB S800 I/O家族的一员，XDD501A101 可以通过S800 LTU接口模块无缝集成到ABB Automation System 800xA或Compact Product Suite环境中。工程师使用ABB的Control Builder工程工具可以进行统一的硬件组态和参数设置。模块的运行状态和诊断信息可通过背板实时上传，便于实现预测性维护。

应用案例与行业价值：

在某大型造纸厂的浆料制备车间，为监控多个料仓的料位和搅拌器的运行状态，部署了多个配备 XDD501A101 模块的远程I/O站。相比传统的集中式I/O柜，分布式设计节省了超过50%的信号电缆。客户反馈，XDD501A101 模块数年来运行极其稳定，从未因自身故障导致信号误报，其高可靠性为生产的连续性和DCS连锁控制的准确性提供了坚实保障，避免了因误信号导致的非计划停车。

相关产品组合方案：

XDD501A101 需与以下组件配合构成完整的I/O站：

· •本地接口单元：如 SD821 或 SD822 LTU，负责与上层控制器通信。

· •底座单元：如 TB841，用于安装 XDD501A101 模块并提供接线端子。

· •电源模块：为I/O站和现场回路提供稳定电源。

· •其他I/O模块：如模拟量输入模块 XRT001A1，数字量输出模块 XDO501A1，共同构成混合I/O站。

· •上级控制器：如ABB AC 800M 高性能控制器。

· •工程软件：ABB Control Builder，用于系统组态和编程。

安装维护与全周期支持：

XDD501A101 模块通过其下方的连接器插接到对应的S800底座单元上，安装简便。在安装和接线前，需确保模块电源已断开。现场信号线应使用屏蔽电缆并良好接地，以优化EMC性能。日常维护主要是通过控制系统软件监控模块状态指示灯（如通过LTU查看）。
