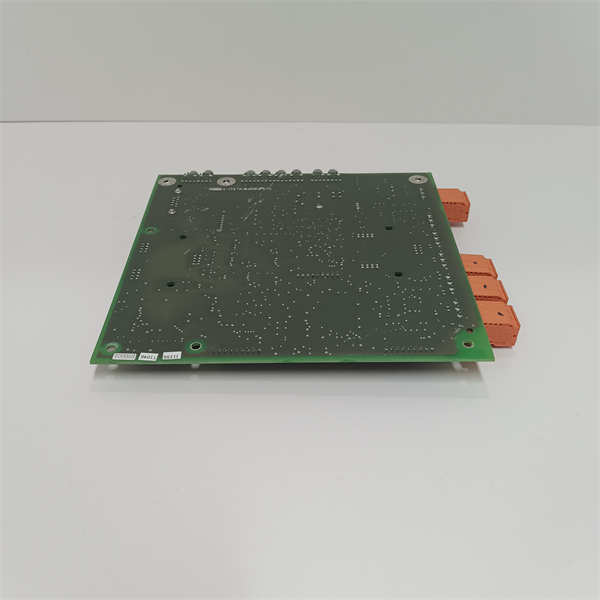

ABB UFC762AE101 3BHE006412R0101

ABB UFC762AE101 （订单号：3BHE006412R0101） 是ABB集团旗下著名的ACS800系列多传动系统的核心组件之一，具体定位为IGBT驱动与接口模块。该模块在变频器内部承担着关键角色，负责将控制板的逻辑信号进行隔离放大，以可靠地驱动大功率IGBT（绝缘栅双极型晶体管）的开关，同时实现电压、电流等关键功率参数的检测与保护，是连接控制系统与功率单元的“桥梁”。

应用场景：

在华北某大型钢铁厂的轧钢生产线主传动系统中，多台大功率ACS800变频器驱动着轧机电机。其中一台变频器内的ABB UFC762AE101 模块正持续工作。当主控系统要求电机加速时，控制板发出PWM脉冲信号，UFC762AE101 模块接收这些信号后，将其转换为足以安全、快速驱动IGBT的驱动电压，并实时监测直流母线电压和输出电流。当检测到瞬间过流时，模块会立即启动保护机制，在微秒级内关闭IGBT，防止因直通短路而导致的爆炸性损坏，保障了生产的连续性和设备安全，避免了巨大的停产损失。

核心参数速览：

技术原理与创新价值：

创新点1： 高效可靠的光电隔离驱动技术。 ABB UFC762AE101 采用先进的光纤通信接口接收来自控制板的PWM信号。这种设计实现了控制侧（低压）与功率侧（高压）的完全电气隔离，彻底杜绝了高电压窜入控制系统的风险，极大地增强了系统的抗干扰能力和安全性。同时，其驱动电路能提供足够大的瞬时电流，确保IGBT快速开通和关断，减少开关损耗。创新点2： 集成化的实时故障诊断与保护。 该模块内部集成了精密的检测电路，能够实时监测IGBT的集电极-发射极电压（Vce）来实现短路保护，并能检测驱动电源的欠压状况。一旦发现故障，它能以极快的速度（微秒级）动作，并立即通过光纤将故障信号反馈给主控板，实现分秒级的保护，是功率单元可靠性的关键保障。创新点3： 模块化设计与卓越的热管理。 UFC762AE101 采用模块化设计，便于安装和维护。其结构设计充分考虑了热管理，通常与散热器紧密接触，确保自身产生的热量能有效散发，从而在变频器内部高温环境下保持长期稳定运行。

应用案例与行业价值：

在西南地区一个大型水泥厂的原料立磨主风机变频驱动改造项目中，原有的液耦调速被ACS800变频器取代，其核心功率单元就依赖于ABB UFC762AE101 模块。应用流程： 在风机需要调速时，UFC762AE101 准确执行控制指令，驱动IGBT输出所需的电压和频率。带来的改进： 该模块的快速保护和精确驱动，确保了变频器在粉尘、振动较大的恶劣环境中稳定运行。自投运以来，该传动系统未发生因功率模块故障导致的停机，其带来的节能效果使厂内电耗降低了超过20%。设备部长评价：“ABB ACS800 的功率模块，如UFC762AE101，是我们敢在关键工艺上用变频调速的底气，它的可靠性直接关系到全厂的生产。”

相关产品组合方案：

在ACS800变频器内部，ABB UFC762AE101 与以下模块构成一个完整的功率传动链：

· •IGBT功率模块： 如5SYC系列，是UFC762AE101 的直接驱动对象。

· •ACS800控制板： 如NTAC01，是发出控制指令的“大脑”。

· •直流电容模块： 提供平稳的直流母线电压。

· •Gate Resistor Board （门极电阻板）： 与UFC762AE101 配合，优化驱动波形。

· •电流/电压传感器： 为UFC762AE101 和控制系统提供反馈。

· •ACS800机框与散热器： 为所有模块提供机械支撑和冷却。

安装维护与全周期支持：

ABB UFC762AE101 模块的安装需要专业工具和严格的静电防护（ESD）措施。在更换时，必须确保其与IGBT和散热器之间的接触面清洁、平整，并涂抹适量的导热硅脂，紧固力矩需符合规范。
