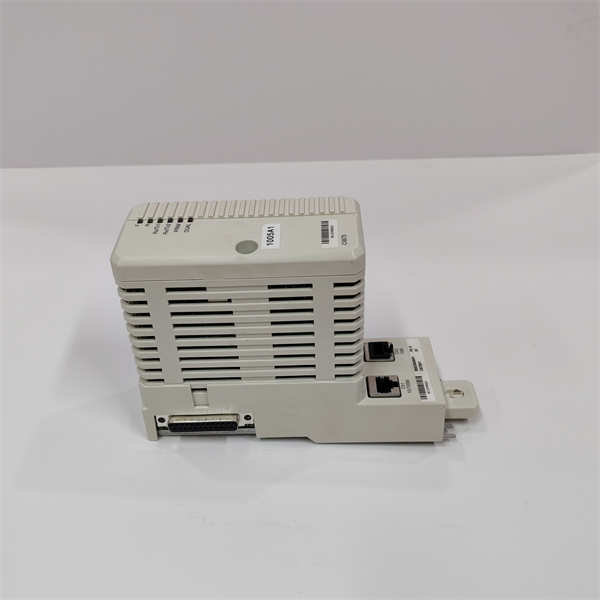

CI873K01 3BSE058899R1 ABB

ABB CI873K01 (订货号 3BSE058899R1) 是ABB Ability™ 800xA分布式控制系统中的一款PROFINET IO设备接口模块。该模块作为PROFINET网络中的设备（从站），允许800xA系统连接和支持PROFINET IO协议的第三方设备（如驱动器、远程I/O、阀门定位器等），是实现多厂商设备集成和开放式通信的关键组件。

应用场景：

在华东某大型汽车制造厂的涂装车间，新增的机器人喷涂系统采用西门子S7-1500 PLC作为控制器，其远程I/O站通过PROFINET网络连接。为将喷涂机器人运行状态和报警信息集成到全厂ABB 800xA监控系统中，在800xA过程站中安装了 ABB CI873K01 模块。该模块作为PROFINET设备接入机器人控制器的PROFINET网络，实时采集数据并上传至800xA系统，实现了涂装过程与全厂生产管理的无缝集成，为生产调度和质量管理提供了完整数据支撑。

核心参数速览：

技术原理与创新价值：

创新点1：PROFINET IO设备接口集成。 ABB CI873K01 模块使800xA系统能够作为标准PROFINET IO设备接入由第三方PLC或控制器（作为PROFINET IO控制器）建立的PROFINET网络。模块通过GSDML文件进行描述，可被任何标准的PROFINET IO控制器扫描和组态，实现了800xA与主流自动化设备的即插即用式集成。创新点2：双端口设计与网络冗余。 模块提供两个PROFINET端口，支持线性、星形或环网拓扑。通过支持介质冗余协议（MRP），当与支持MRP的交换机组成环网时，可在网络出现单点故障时实现毫秒级的通信恢复，显著提升了通信网络的可用性，满足关键过程对高可靠性的要求。创新点3：在800xA框架内的无缝数据映射。 该模块在800xA工程环境中进行配置。PROFINET控制器交换的数据（输入/输出）被直接映射到800xA系统的全局变量中，可供逻辑控制器（如AC 800M）、人机界面（HMI）及高级应用直接使用。这种深度集成简化了工程开发，确保了数据的一致性和实时性。

应用案例与行业价值：

案例名称：化工企业反应釜控制系统与第三方安全仪表系统（SIS）集成华北某精细化工企业，其主反应装置的基础过程控制系统（BPCS）采用ABB 800xA，而安全仪表系统（SIS）则采用独立的第三方系统。为在中央控制室实现对SIS关键状态（如旁路、故障报警）的集中监控，需要将SIS数据集成到800xA中。应用流程： 第三方SIS系统本身支持PROFINET IO控制器功能。在800xA过程站中增加 ABB CI873K01 模块，将其配置为PROFINET设备。在SIS工程软件中，将需要上传的变量配置为发送至 CI873K01 的输入数据。通过PROFINET网络，SIS数据被安全、可靠地传输至800xA系统，并在操作员站上进行显示和记录。带来的改进： 该项目实现了BPCS与SIS的状态信息互通，操作员无需在两个独立系统界面间切换，即可全面掌握装置运行状况，提升了操作效率和对异常工况的响应速度。项目工程师评价：“CI873K01 模块以一种标准、开放的方式，帮助我们低成本、高效率地解决了不同系统间的‘信息孤岛’问题，其PROFINET标准兼容性确保了集成的可靠性。”

相关产品组合方案：

ABB CI873K01 需在800xA系统框架内与以下组件协同工作：

· •800xA模块单元基架： 如 TU847（安装7个模块）或 TU848（安装14个模块），为模块提供安装平台和电源。

· •通信电源模块： 如 SD832，为基架上的模块供电。

· •上级控制器： 如 AC 800M 控制器，通过800xA内部网络访问CI873K01映射的数据。

· •工程软件： ABB Control Builder M 和 800xA系统组态工具，用于硬件组态和通信配置。

· •PROFINET IO控制器： 第三方PLC或控制器（如西门子、罗克韦尔等支持PROFINET的控制器），负责对CI873K01进行组态和数据交换。

· •网络设备： 工业以太网交换机，用于组建PROFINET网络。

安装维护与全周期支持：

ABB CI873K01 的安装需在模块单元基架断电情况下进行。将模块沿导轨插入基架的空闲槽位，确保连接器接触可靠。上电后，需在800xA工程环境中识别模块，并导入由PROFINET IO控制器提供的GSDML文件进行组态。
