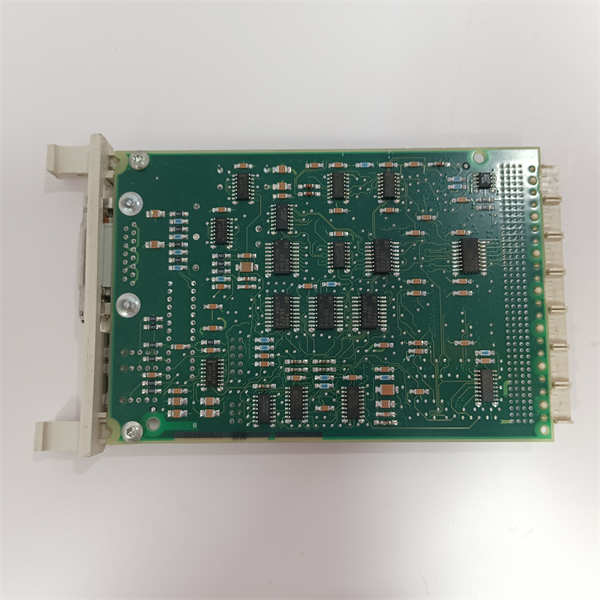

ABB CI543 3BSE010699R1

ABB CI543 （订单号：3BSE010699R1） 是ABB集团为其S800 I/O系列设计的PROFIBUS-DP从站通信接口模块。该产品属于工业自动化控制系统的关键通信组件，专门用于将S800 I/O站作为智能从站连接到PROFIBUS-DP现场总线网络中，实现与主控制器（如AC 800M、第三方PLC等）的高速数据交换。

应用场景：

在华东地区某大型化工厂的罐区自动化升级项目中，多个远程S800 I/O站通过ABB CI543 模块连接到中央控制室。每个I/O站负责采集16个储罐的液位、温度和压力信号，并通过CI543 的PROFIBUS-DP网络以12Mbps的速率实时传输至AC 800M控制器。当5号储罐的液位接近安全上限时，CI543 在毫秒级内将报警信号传送给主控系统，自动触发进口阀门关闭联锁，有效避免了溢罐风险，保障了工厂安全生产。

核心参数速览：

技术原理与创新价值：

创新点1： 即插即用式PROFIBUS-DP从站集成。 ABB CI543 采用标准的PROFIBUS-DP从站协议栈，通过GSD文件（设备主数据文件）实现与任何支持DP主站的控制器快速集成。用户只需在组态软件中导入GSD文件，设置站地址和数据交换区，即可完成硬件配置，大幅缩短了系统调试时间。创新点2： 双端口设计实现总线冗余。 模块支持PROFIBUS-DP冗余功能，通过两个独立的通信端口实现总线冗余。当主通信路径故障时，系统可自动切换到备用路径，确保通信不中断，极大提升了系统可用性，特别适用于对可靠性要求极高的流程行业。创新点3： 智能诊断与故障隔离。 CI543 模块提供全面的诊断功能，可实时监测通信状态、模块健康状态及I/O模块状态。通过前端LED指示灯（RUN/BUSF/MT）可快速定位故障，结合PROFIBUS-DP的诊断数据，可实现远程故障诊断和预测性维护。

应用案例与行业价值：

在西南某大型水电站的机组控制系统中，S800 I/O站通过ABB CI543 模块与西门子S7-400PLC实现跨品牌集成。系统需要实时采集128个模拟量点和256个数字量点，数据刷新周期要求小于100ms。应用流程： CI543 模块将分散的I/O数据打包后通过PROFIBUS-DP网络传输至PLC。带来的改进： 项目实施后，数据采集实时性提升约60%，布线成本降低约40%。运维人员可通过STEP7软件直接访问CI543 的诊断信息，故障平均修复时间（MTTR）从原来的4小时缩短至30分钟。项目负责人评价：“ABB CI543 的跨平台兼容性和稳定性超出预期，为多品牌系统集成提供了优秀解决方案。”

相关产品组合方案：

构建完整的PROFIBUS-DP从站系统，ABB CI543 需要与以下产品协同工作：

· •S800 I/O基座单元： 如TU830V1，为CI543 提供机械安装和电气连接

· •I/O模块： 如AI801（模拟量输入）、DI801（数字量输入）等

· •PROFIBUS网络组件： 包括电缆、连接器、中继器等

· •主控制器： 如AC 800M、西门子S7-300/400等

· •组态软件： 如Control Builder、STEP 7等

· •电源模块： 为I/O站提供稳定供电

安装维护与全周期支持：

ABB CI543 采用插拔式设计，安装时需先设置站地址开关，然后插入已供电的S800 I/O基座。日常维护主要包括：

· •定期检查通信线缆连接可靠性

· •监控模块指示灯状态（RUN绿灯常亮表示正常）

· •通过诊断软件查看通信负载率和错误计数

· •定期备份GSD文件和组态参数
