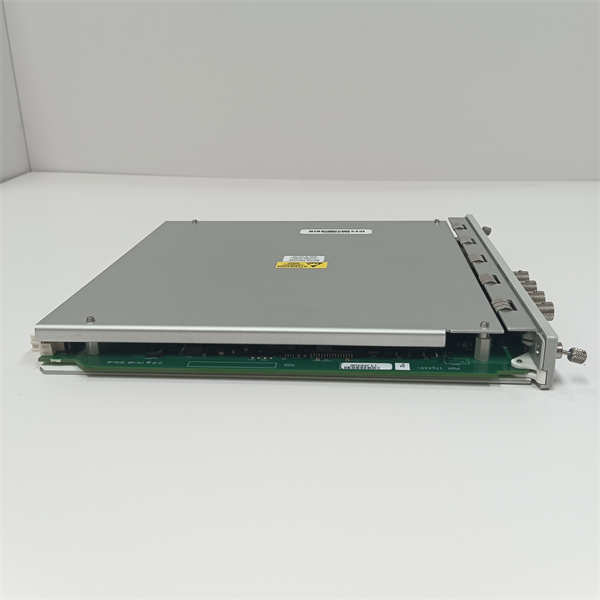

Bently 3500/45 176449-04

Bently 3500/45 (部件号: 176449-04) 是美国本特利内华达（Bently Nevada）公司生产的键相器模块，属于3500机械保护系统的重要组件。该模块专门用于监测旋转机械的轴转速和相位角，为振动分析提供关键的相位参考信号，是进行动平衡和故障诊断的基础。

应用场景：

在大型炼油厂离心式压缩机的状态监测系统中，Bently 3500/45 键相器模块通过安装在压缩机轴上的电涡流传感器，精确检测键相标记的通过时刻。当压缩机转速变化时，模块实时输出与轴旋转同步的脉冲信号，为振动探头提供的波形数据添加相位标记。在一次转子不平衡故障诊断中，3500/45 提供的精准相位数据帮助工程师准确识别了不平衡质量的位置，指导现场动平衡校正，避免了非计划停机。

核心参数速览：

技术原理与创新价值：

创新点1：高精度相位检测与同步触发技术3500/45 模块的核心价值在于其精确的相位检测能力。模块内部采用高速比较器和数字处理电路，能够准确识别轴上的键相标记（如键槽、凸台）产生的信号突变，并生成与轴旋转同步的TTL脉冲。这个脉冲信号为振动分析提供了相位参考基准，使系统能够确定振动的相位关系。创新点2：双通道冗余与交叉验证设计模块提供两个独立的键相器通道，可连接两个键相传感器实现冗余备份。当主传感器故障时，系统可自动切换到备用传感器。两个通道的信号还可以进行交叉验证，确保相位测量的可靠性，防止误触发。创新点3：智能信号处理与故障诊断3500/45 具备先进的信号处理算法，能够自动适应不同的信号幅值和转速变化。其内置的诊断功能可检测传感器开路、短路等故障，并通过前面板LED和通信接口提供状态指示，大大简化了系统的维护工作。

应用案例与行业价值：

在天然气输送管线的离心压缩机站，Bently 3500/45 键相器模块被用于监测压缩机组的状态。系统通过3500/45 提供的相位信号，实现了振动矢量监测和启停机振动分析。当机组出现轻微不对中时，3500/45 的相位数据帮助准确识别了故障特征，指导维护团队在计划停机期间进行调整，避免了故障扩大导致的停机损失。站场维护经理表示："3500/45 模块的可靠性确保了我们的压缩机组安全运行，其精准的相位测量为预测性维护提供了关键数据支持。"

相关产品组合方案：

1. 1.Bently 3500框架和电源：为3500/45 提供安装平台和电力

2. 2.Bently 电涡流传感器（如3300系列）：为3500/45 提供键相信号

3. 3.Bently 振动监测模块（如3500/42）：与3500/45 协同完成振动分析

4. 4.Bently 传感器延长电缆：连接传感器和3500/45 模块

5. 5.Bently 系统软件：用于3500/45 的组态和数据分析

6. 6.Bently 通信网关：实现3500/45 数据的上传和系统集成

7. 7.Bently 显示模块：本地显示3500/45 的监测数据

安装维护与全周期支持：

Bently 3500/45 键相器模块采用标准的3500框架安装方式。安装前需确保键相传感器正确安装和对中，传感器间隙电压设置在合适范围。日常维护主要包括检查传感器和电缆连接、验证键相信号质量以及清洁模块表面。
