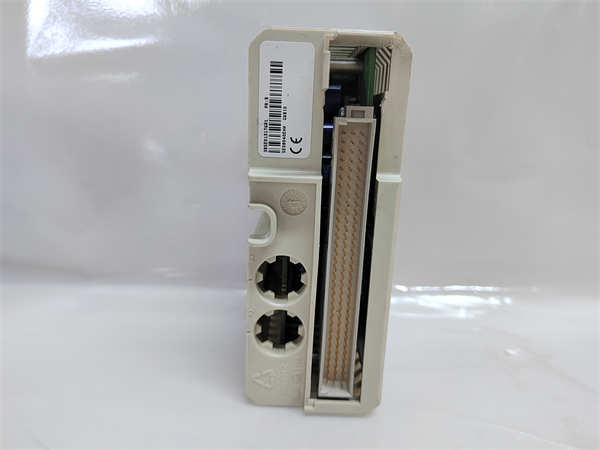

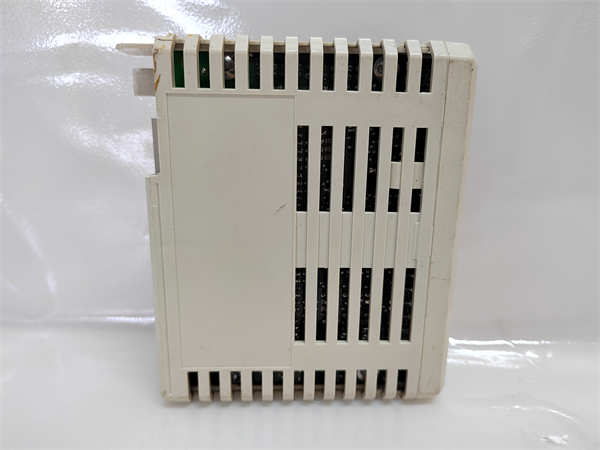

LDGRB-01 3BSE013177R1 ABB

ABB LDGRB-01（部件号：3BSE013177R1）是ABB公司生产的继电器输出模块，属于S800 I/O系列的重要组成部分。该模块提供16通道继电器输出功能，专门用于工业自动化系统中执行机构的可靠控制。

应用场景

在汽车制造厂焊装生产线控制系统中，ABB LDGRB-01 3BSE013177R1 继电器输出模块负责控制气动夹具、输送带电机和报警指示灯等执行设备。当生产线以每分钟30个工件的节拍运行时，LDGRB-01 确保每个执行器在精确时刻动作，定位精度达到±1mm。在某汽车厂项目中，采用此模块后，设备协同精度提升25%，故障停机时间减少40%。

核心参数速览

技术原理与创新价值

创新点1：高可靠性继电器设计。ABB LDGRB-01 采用工业级功率继电器，机械寿命达到1000万次，电气寿命10万次。每个输出通道完全独立隔离，3BSE013177R1 模块的过流保护功能有效防止负载短路导致的设备损坏。创新点2：智能诊断功能。模块内置完善的触点状态监测电路，实时检测继电器动作状态和负载电流。LDGRB-01 的LED通道状态指示为现场维护提供直观故障定位，大幅缩短故障排查时间。模块的自诊断功能可提前预警继电器老化趋势。创新点3：紧凑型高密度设计。在标准模块尺寸内集成16个完全独立的继电器输出通道，空间利用率比传统模块提升30%。ABB LDGRB-01 的热插拔设计支持在线更换，维护时无需系统停机。

应用案例与行业价值

在水处理厂泵站控制系统中，ABB LDGRB-01 3BSE013177R1 继电器输出模块成功实现了32台水泵的自动控制。项目运行数据显示，模块的MTBF超过8万小时，继电器动作准确率100%。LDGRB-01 的可靠运行确保了供水系统的稳定运行，设备故障率降低60%，年维护成本节约约50万元。

相关产品组合方案

· •ABB S800 AI模块：模拟量输入模块，与LDGRB-01 配套使用

· •ABB S800 DI模块：数字量输入模块，完善信号采集功能

· •ABB AC 800M控制器：主控制器，与LDGRB-01 协同工作

· •ABB S800基板：安装LDGRB-01 的基础硬件

· •ABB电源模块：为系统提供稳定供电

安装维护与全周期支持

安装准备：ABB LDGRB-01 3BSE013177R1 模块需安装在S800 I/O系统的兼容基板上。安装前确认基板供电正常，地址设置正确。输出接线应采用适当截面的电缆，确保负载电流在额定范围内。维护建议：定期检查模块状态指示灯，每半年进行触点电阻测试。
