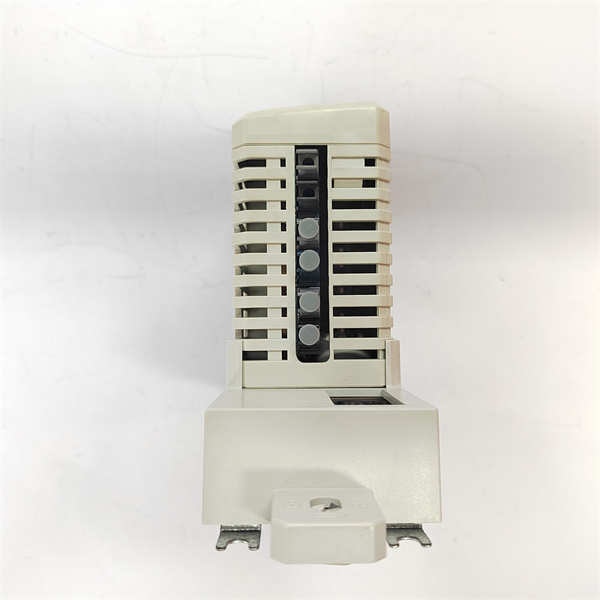

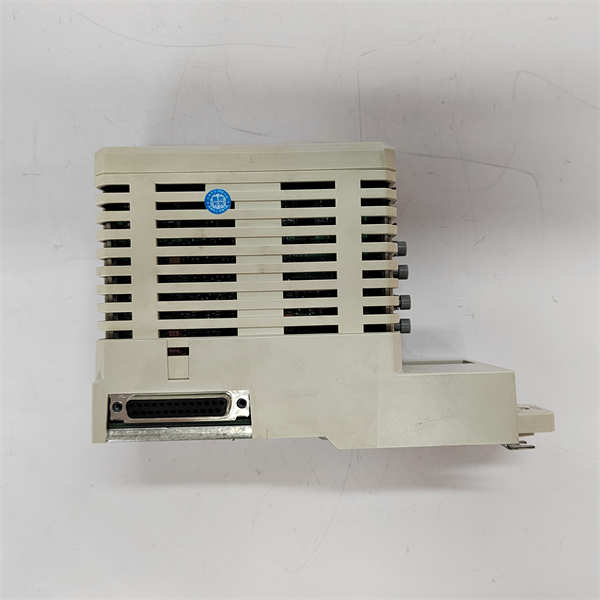

CI858K01 ABB

ABB CI858K01 是ABB公司为其AC 800M高性能控制器设计的一款Profibus DP主站通信接口模块。该模块插入AC 800M控制器机架，使控制器能够作为主站，管理和连接多达数十个从站设备，是实现DCS系统与现场设备高效集成的关键组件。

应用场景

在大型水泥厂的生产线控制系统中，原料立磨、回转窑、水泥磨等主要设备由不同品牌的PLC控制，但需要与中央DCS进行数据交换以实现全厂协调控制。该DCS采用ABB的AC 800M控制器，并通过ABB CI858K01 Profibus DP主站模块，成功将西门子、施耐德等第三方PLC作为从站接入系统。CI858K01 稳定地管理着这条高速DP网络，实时传输设备状态、工艺参数和控制指令，确保了整条生产线如单一设备般协同、高效运行，显著提升了生产效率和稳定性。

核心参数速览

技术原理与创新价值

创新点1：高效的令牌传递与主从轮询机制。 ABB CI858K01 模块严格遵循Profibus DP协议，通过高效的令牌传递管理多主站系统（若存在），并作为主站对网络上的所有从站进行周期性的轮询。这种确定性通信方式保证了数据交换的实时性和可靠性，特别适合过程控制中对时序要求严格的场景。创新点2：强大的数据交换与诊断能力。 该模块不仅负责循环交换过程数据，还支持非循环通信，用于参数设置、诊断等。其内置的强大诊断功能可以实时监测网络状态、识别从站故障、通信中断等异常，并将详细信息上报给AC 800M控制器和上位系统，极大方便了网络的维护和故障的快速定位。创新点3：无缝的系统集成与开放性。 CI858K01 与AC 800M控制器硬件和Control Builder M工程软件深度集成。工程师可以在统一的编程环境中轻松配置DP网络参数、映射I/O数据，无需使用额外的专用配置工具。这种开放性使得ABB DCS能够轻松集成众多支持Profibus的第三方设备，保护了用户的现有投资，构建了真正开放的自动化架构。

应用案例与行业价值

行业案例：汽车制造涂装车间控制系统集成某大型汽车制造厂的涂装车间，其生产线包括多个由不同供应商提供的机器人、传送带和阀门岛。为了实现集中监控和优化调度，项目采用ABB AC 800M系统作为核心控制器，并配置CI858K01 Profibus DP主站模块。该模块成功将遍布车间的数十个机器人控制器、远程I/O站和变频器集成到统一的网络中。CI858K01 的稳定运行确保了车身在各工艺站间的精准传送和喷涂参数的精确控制，将生产节拍提升了15%，同时降低了因通信故障导致的停产时间。

相关产品组合方案

1. 1.ABB PM865： AC 800M高性能控制器，是CI858K01模块的服务对象。

2. 2.ABB CI854： 其他通信接口模块（如以太网），与CI858K01功能互补。

3. 3.ABB SD832： 数字量I/O模块，可作为Profibus从站通过CI858K01与控制器通信。

4. 4.Profibus DP从站设备： 如西门子ET200S远程I/O、变频器（ABB ACS550）、称重仪表等。

5. 5.Profibus网络组件： 包括Profibus电缆、连接器、中继器和总线诊断器。

6. 6.ABB Control Builder M： 用于对AC 800M控制器及CI858K01模块进行编程和配置的工程软件。

7. 7.ABB Combi： 可能为通信接口单元或附件。

安装维护与全周期支持

ABB CI858K01 模块的安装需在系统断电情况下进行。将其对准AC 800M机架的通信槽位插入，确保连接器接触可靠。上电后，使用Control Builder M软件扫描硬件配置，并下载至控制器。网络配置包括设置站地址、通信速率、以及为每个从站定义I/O数据映射。日常维护主要通过软件监控网络诊断信息，如通信错误率、从站状态等。定期检查网络终端电阻设置和电缆接头是否牢固。
