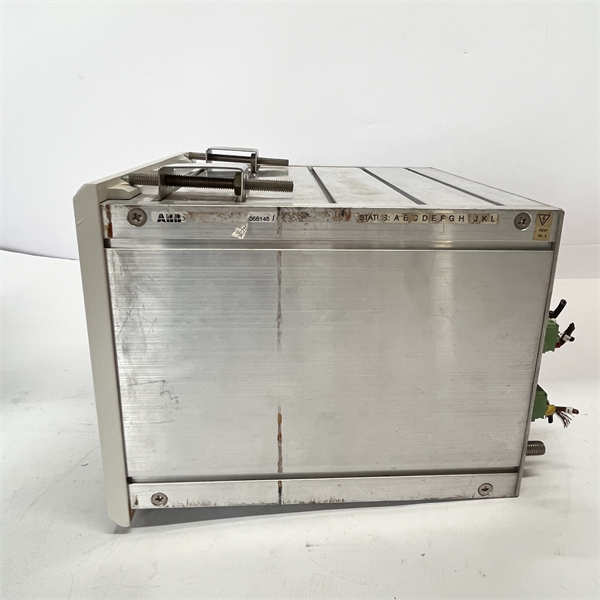

ABB SYN5202A

ABB SYN5202A 是ABB公司为其AC 800M高端可编程自动化控制器（PAC）系统设计的一款高性能同步和定位模块。该模块是复杂运动控制系统的核心枢纽，专门用于处理需要高精度、多轴严格同步的自动化任务，将过程控制与运动控制无缝集成于同一平台。

应用场景：

在一台高速凹版印刷机上，印刷辊、基材牵引辊和裁切单元必须以极高的同步精度协同运行，任何微小的速度或相位偏差都会导致套色不准、图案重叠或裁切错误，造成大量废品。ABB SYN5202A 模块在此扮演了“指挥家”的角色。它集成在AC 800M控制器中，通过高速实时工业网络（如SERCOS）连接各个伺服驱动器，实时计算并下发每个轴的位置和速度指令，确保所有运动轴保持精确的电子齿轮或电子凸轮关系，从而实现了纳米级的同步精度和完美的印刷质量。

核心参数速览：

技术原理与创新价值：

创新点1： 硬实时同步与精确事件戳。SYN5202A 模块与SERCOS等硬实时网络协同工作，提供了确定性极高的通信周期。它能给每个数据帧打上精确的时间戳，确保所有运动轴的控制指令在精确的同一时刻生效，从根本上消除了因通信抖动引起的同步误差，这是实现纳米级同步的基础。创新点2： 强大的电子传动与凸轮曲线功能。模块内置丰富的运动控制功能块，可轻松配置复杂的电子齿轮比、多级传动链以及非线性的电子凸轮曲线。用户无需编写复杂算法，即可实现诸如相位同步、追标、色标纠偏等高级运动功能，极大简化了编程并提升了系统灵活性。创新点3： 与AC 800M平台的深度集成。作为AC 800M系统的专用模块，SYN5202A 的优势在于能与逻辑控制、过程控制无缝集成在同一编程环境和同一个控制器内。这减少了系统复杂度，避免了传统“PLC+独立运动控制器”架构带来的通信延迟和集成难题，提供了更高可靠性和更简单的维护性。

应用案例与行业价值：

在某知名薄膜拉伸生产线上，需要精确控制多个拉伸辊的速度比，以决定薄膜的纵向和横向取向（力学性能）。该生产线采用ABB AC 800M PM866控制器搭配SYN5202A 模块，构建了全电式运动控制系统。系统实现了对十几个伺服轴的精确同步控制，速度比可根据工艺配方动态平滑调整。结果不仅使薄膜的厚度均匀性和力学性能达到顶尖水平，而且在换规格时，过渡料（废料）长度减少了70%，显著提升了生产效率和原料利用率。客户反馈：“ABB SYN5202A 模块的稳定性和高精度超出了我们的预期，它让我们的设备具备了与国际顶尖竞争对手抗衡的实力。”

相关产品组合方案：

要构建完整的基于AC 800M的运动控制解决方案，以下产品与SYN5202A 紧密相关：

· •AC 800M CPU模块： 如PM866 或PM861，是系统的运算核心。

· •电源模块： 如SD832，为控制器机架供电。

· •S800 I/O 模块： 如AI801、AO810、DI801、DO810，用于过程信号交互。

· •伺服驱动器： 如ABB ACSM1 系列，是SYN5202A 指令的直接控制对象。

· •伺服电机： 如ABB HDS 系列永磁同步伺服电机，与驱动器配套。

· •实时通信网络组件： 如SERCOS主站卡、光纤环网终端等。

安装维护与全周期支持：

安装ABB SYN5202A 模块必须在系统完全断电下进行。请确认AC 800M基板上有空余的模块插槽，将模块对准导轨，平稳插入并确保固定螺钉紧固。配置时，需使用ABB Automation Builder工程软件，正确加载硬件配置和运动控制库，并设置SERCOS网络参数。日常维护主要是保持控制柜环境清洁，定期检查模块运行指示灯状态。系统强大的诊断功能可以实时监控网络状态和各轴运行参数。
