5SHY4045L0004 3BHB021400R0002 3BHE039203R0101 GVC736CE101 ABB

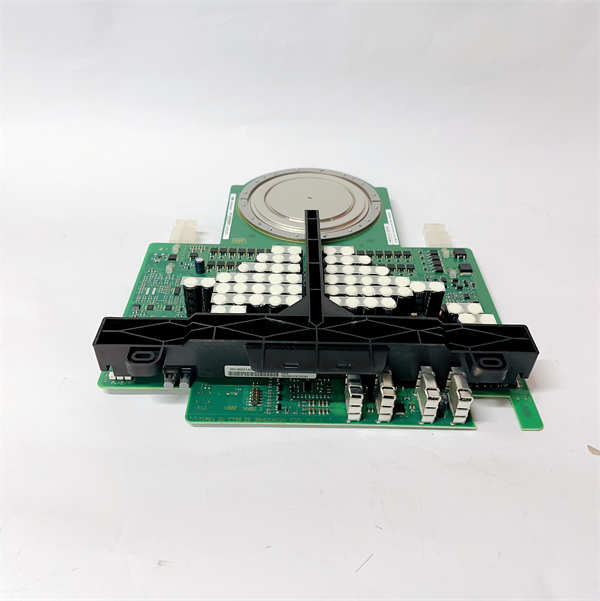

5SHY4045L0004 是ABB公司生产的一款高性能IGCT（集成门极换流晶闸管）功率半导体模块，通常与门极驱动单元 3BHB021400R0002、控制接口板 3BHE039203R0101 以及电压控制板 GVC736CE101 共同构成ABB中大功率变频器（如ACS 6000系列）的一个完整功率单元或相位臂。这套组件是实现高效、可靠电能转换的核心。

应用场景：

在一家大型钢铁集团的热连轧主传动系统中，ACS6000中压变频器负责为粗轧机提供高达数万千瓦的功率。5SHY4045L0004 IGCT模块作为该变频器的核心开关器件，在 3BHB021400R0002 门极驱动板的精确控制下，以极高的频率和可靠性进行导通与关断，将电网的工频交流电转换为轧机电机所需的可变频变压的交流电。3BHE039203R0101 控制板则负责接收上层控制指令并监控IGCT状态，而 GVC736CE101 确保功率单元直流母线电压的稳定。这套组件的协同工作，保证了轧机在剧烈负载变化下的转矩精度和动态响应，直接关系到钢材的厚度均匀性和生产效率。

核心参数速览：

技术原理与创新价值：

创新点1： IGCT器件的性能优势。5SHY4045L0004 采用的IGCT技术，结合了GTO（可关断晶闸管）的高阻断电压、大电流能力和IGBT的快速开关特性。它通过集成门极驱动，实现了均匀的门极电流分布，从而具有更低的导通损耗和更高的可靠性，特别适合中压大功率应用。创新点2： 协同工作的系统集成。3BHB021400R0002 门极驱动单元为 5SHY4045L0004 IGCT提供精确的、能量充足的开关控制信号，并通过光纤与 3BHE039203R0101 控制板通信，实现安全隔离和快速保护。GVC736CE101 电压控制板则负责监测和维持直流链路电压的稳定。这种高度集成的模块化设计，简化了系统结构，提高了功率密度和可靠性。创新点3： 强大的诊断与保护功能。整个套件内置了完善的监测和保护电路。控制板 3BHE039203R0101 能够实时监测IGCT的电压、电流、温度等参数，一旦检测到过流、过压、过热或驱动故障，能在微秒级时间内触发保护动作，防止器件损坏，保障整个变频系统的安全。

应用案例与行业价值：

某大型船舶推进系统采用ABB ACS6000变频器驱动推进电机。在一次远洋航行中，系统报警指示某个功率单元异常。技术人员通过诊断系统锁定问题源于 5SHY4045L0004 模块组。由于船上备有完整的套件（包括 3BHB021400R0002、3BHE039203R0101 和 GVC736CE101），船员在工程师的远程指导下，按照规程成功更换了故障组件，使船舶在最短时间内恢复了正常航行，避免了昂贵的拖航和巨大的运营损失。该案例凸显了此套件作为关键备件的高价值和高可靠性。

相关产品组合方案：

为确保系统兼容性和维护效率，我们强烈推荐与此套件配套的以下产品：

· •冷却组件： 如散热器、冷却风扇/水泵，用于IGCT模块的散热。

· •直流支撑电容器： 与功率单元配套，用于平滑直流电压。

· •吸收电容器/电阻： 用于抑制开关过电压。

· •光纤通信线缆： 用于连接驱动板和控制板。

· •其他相位臂组件： 变频器通常需要多个相同的功率单元套件。

· •上层控制单元： 如ABB的ACS6000主控制器。

安装维护与全周期支持：

安装和更换此套件是极其专业的作业，必须由经过ABB严格培训并认证的工程师执行。操作前必须确保变频系统完全断电，并等待直流母线电容充分放电。拆卸和安装需使用专用工具，并严格按照扭矩要求紧固。更换后，必须使用专用软件进行参数配置和功能测试。日常维护主要包括检查冷却系统效能、清洁散热器、定期检查电气连接紧固性和光纤连接状况。
