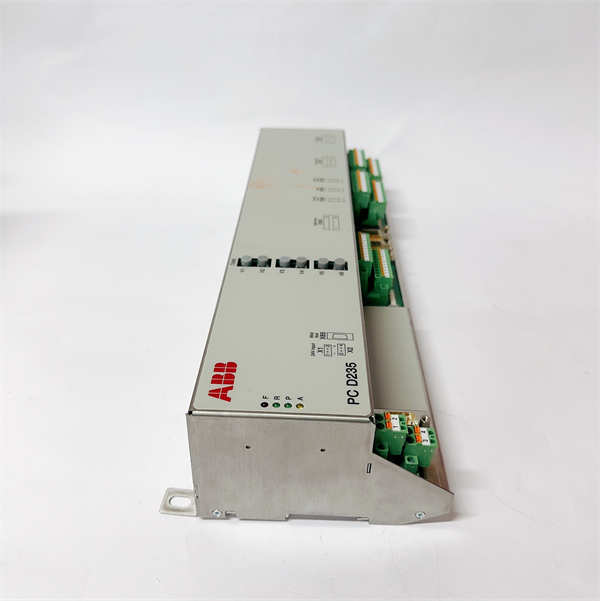

PCD235A101 3BHE032025R0101 ABB

PCD235A101（订货号：3BHE032025R0101） 是ABB公司为其AC 800M系列高性能可编程自动化控制器（PAC）设计的一款增强型通信处理器模块。该模块是AC 800M控制器的“高性能网络枢纽”，提供比基础型号更强大的通信处理能力和端口配置，专为需要处理大量数据交换和构建高可用性网络的大型分布式控制系统（DCS）而优化。

应用场景：

在超大型炼油厂的全厂分布式控制系统（DCS）中，中央控制室的多台ABB AC 800M高性能控制器（如PM866）负责协调各生产装置。PCD235A101 模块嵌入在这些控制器中，通过其双千兆以太网端口，一方面与ABB Ability™ 800xA系统服务器进行海量实时数据交互，支持全厂操作监控与优化；另一方面，通过模块强大的处理能力，管理与数十个远程I/O站、第三方PLC系统及智能设备控制器的通信网络。其高性能确保了在数据点规模达到数十万点的大型系统中，控制指令与过程数据的传输依然保持极低延迟和高确定性。

核心参数速览：

技术原理与创新价值：

创新点1： 千兆级高速数据吞吐能力。相较于标准通信模块，PCD235A101 支持千兆以太网，提供了显著提升的网络带宽。这使得它能够轻松应对现代DCS中日益增长的海量数据（如高频过程数据、设备资产管理数据、视频流数据集成）传输需求，消除了通信瓶颈，为数字化工厂奠定了基础。创新点2： 增强的通信协处理与负载管理。模块内置更强大的协处理器，能够高效卸载并管理来自多个网络协议栈的通信任务。这不仅保证了通信的实时性和确定性，更将AC 800M主CPU从繁重的网络通信负载中解放出来，使其能专注于执行复杂的控制算法和逻辑，提升了整个控制器的综合性能。创新点3： 高级别网络冗余与安全特性。PCD235A101 支持ABB的高可用性无缝冗余协议（HIRRP），可实现网络路径的毫秒级切换。同时，它为构建安全的控制网络提供了基础，可与其他组件配合实现网络分段和安全策略的实施，满足现代工业网络安全的要求。

应用案例与行业价值：

某跨国化工企业的新建一体化基地，采用ABB Ability™ 800xA系统作为全厂神经中枢。其核心控制层部署了多台搭载PCD235A101 通信模块的AC 800M PM866控制器。这些控制器需要集成来自不同供应商的压缩机组控制系统（ITCC）和安全仪表系统（SIS），数据交互极其频繁。PCD235A101 模块的强大性能确保了所有系统间数据的无缝、实时流动，使操作人员能在中央控制室实现对全流程的透明化管理和优化控制。项目投产后，全厂自动化水平达到新高度，能耗降低5%，开工率超过98%。项目工程师评价：“在如此大规模和复杂度的项目中，PCD235A101 模块表现出的稳定性和高速通信能力是关键成功因素之一，它完全满足了我们对于系统响应速度和数据集成度的苛刻要求。”

相关产品组合方案：

为构建完整的高性能控制系统，以下产品与 PCD235A101 紧密相关：

· •AC 800M高性能CPU模块： 如PM866 或PM865，是控制与运算的核心。

· •电源模块： 如SD832 或SD834，为控制器供电。

· •通信接口模块（CIM）： 如CI861（PROFIBUS DP主站）、CI871（PROFINET控制器），用于扩展现场总线接口。

· •高性能I/O系统： 如S800 I/O 或S900 I/O，用于高速、高精度过程信号处理。

· •基板/机架： 如TP830，用于安装模块。

· •系统软件平台： ABB Control Builder M 编程软件、ABB Ability™ 800xA系统。

安装维护与全周期支持：

安装PCD235A101 模块需在系统断电下由专业人员进行。将其正确插入AC 800M高性能基板的指定槽位。网络连接推荐使用工业级屏蔽超五类或六类双绞线，并做好屏蔽层接地。上电后，需使用ABB Control Builder M软件对模块进行网络参数配置。日常维护主要是通过800xA系统或控制器诊断功能监控通信状态和负载。
