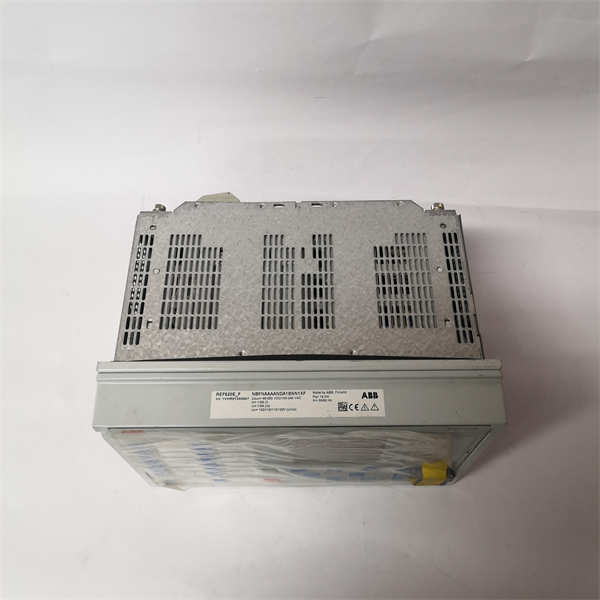

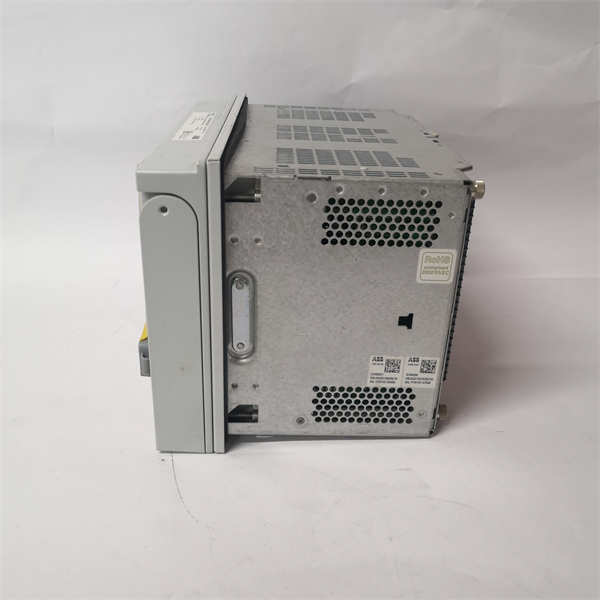

ABB REF620E_F NBFNAAAANDA1BNN1X

REF620E_F (产品代码：NBFNAAAANDA1BNN1X) 是ABB公司RELION产品家族中的一款中压馈线保护继电器。该设备是一款集保护、控制、测量和监视功能于一体的智能电子设备（IED），专为中压电网（通常为6.6kV至36kV）中的馈线、变压器、电动机和电容器组等一次设备提供全面、可靠的保护与管理。

应用场景：

在某大型工业园区的10kV配电系统中，一条为重要生产车间供电的进线电缆需要可靠的过流、接地故障保护，同时需要实时监测电能质量并进行远程控制。REF620E_F 保护继电器安装于该馈线的开关柜上，实时监测电流和电压。当线路下游发生短路故障时，它能瞬间（毫秒级）检测到异常电流，精确判断故障性质（如三相短路、两相短路或单相接地），并立即发出跳闸指令，驱动断路器快速切断故障线路，防止事故扩大，保障了电网的稳定和上游设备的安全。其测量功能还为能源管理提供了准确的数据基础。

核心参数速览：

技术原理与创新价值：

创新点1： 全功能的集成化与模块化设计。REF620E_F 将传统上需要多个独立装置（如保护继电器、测控装置、电能表）的功能高度集成在单一设备中。这种“all-in-one”的设计简化了开关柜的结构，减少了接线和占地面积，降低了总体成本。同时，其模块化的硬件设计和可配置的软件功能库，使用户可以根据具体应用（如线路保护、变压器保护、电容器保护）灵活选择和启用所需功能，实现了高度的定制化。创新点2： 先进的通信与互操作性。该继电器支持最新的IEC 61850通信标准，可以实现与变电站自动化系统及其他智能设备间基于以太网的无缝通信和数据模型共享，大大简化了系统集成和工程配置。同时兼容Modbus等传统协议，保护了现有投资。创新点3： 强大的故障录波与诊断能力。REF620E_F 具备故障录波功能，能够记录故障发生前后关键电气量的完整波形，为事故分析提供最直接的证据。其丰富的自诊断功能可以监测设备自身的健康状态（如电源、硬件、通信），并生成事件顺序记录（SOE），帮助运维人员快速定位故障点，提升运维效率。

应用案例与行业价值：

某城市轨道交通的牵引降压混合变电所中，为风机、水泵等动力负荷供电的10kV馈线采用了REF620E_F 保护继电器。它不仅提供了完善的过流和接地保护，其电能质量监测功能还帮助运维团队发现某条线路因频繁启动大功率电机导致电压暂降，影响了其他敏感负荷。基于REF620E_F 提供的数据，优化了电机启动方案，解决了电能质量问题。地铁供电部门反馈：“REF620E_F 功能全面，保护可靠，其丰富的监测数据为我们开展预测性维护和能效管理提供了巨大价值，远超一台普通保护继电器的范畴。”

相关产品组合方案：

为构建完整的保护控制系统，以下产品与 REF620E_F 紧密相关：

· •一次设备： 断路器、隔离开关、电流互感器（CT）、电压互感器（PT）。

· •通信网络： 工业以太网交换机、光电转换器、通信线缆。

· •监控系统： 变电站自动化系统（SCADA），如ABB的MicroSCADA Pro。

· •辅助电源： 直流屏或不同断电源（UPS），为继电器提供可靠的工作电源。

· •同系列其他保护装置： 如RET670（变压器保护）、REM630（电机保护），共同构成完整的RELION保护方案。

安装维护与全周期支持：

安装与配置REF620E_F 需由专业电工或保护工程师执行。接线前需确认工作电源电压、CT/PT变比等参数。配置时需使用ABB的PCM600软件，根据具体应用需求整定保护定值、配置逻辑和通信参数。日常维护主要包括定期检查装置状态指示灯、通过显示屏查看实时测量值、核对定值以及进行断路器传动试验。
