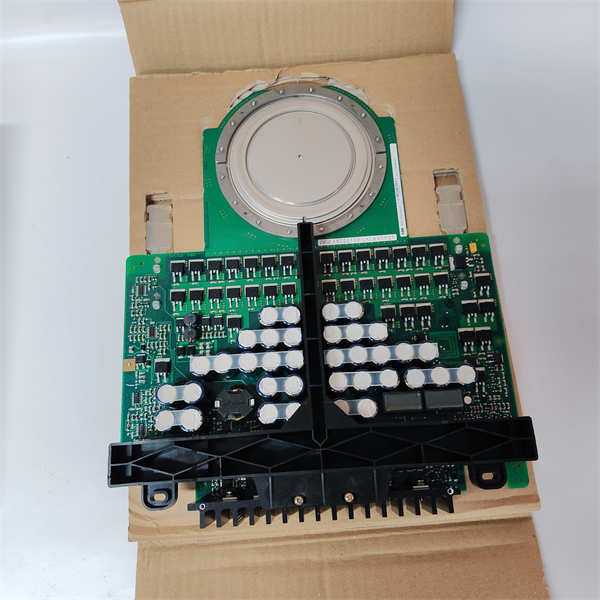

ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101

5SHY3545L0009、3BHB013085R0001、3BHE009681R0101 GVC750BE101 是一组常用于ABB ACS800等系列中压变频器的关键组件。其中，5SHY3545L0009 是绝缘栅双极型晶体管（IGBT）功率模块，作为变频器的核心执行单元，负责高电压、大电流的切换；而其余型号则为驱动、控制和通讯模块，共同构成一个完整的高性能功率单元。应用场景：在某钢铁厂的主轧机传动系统中，一套ACS800中压变频器因功率模块老化导致频繁过温报警，严重影响生产节奏。维护团队通过诊断，确认5SHY3545L0009 IGBT模块及其配套的驱动板3BHB013085R0001 需要更换。在采用原装ABB套件进行更换后，不仅设备运行恢复稳定，其优异的开关特性还降低了谐波损耗，使整机效率提升了约2%，为客户带来了显著的节能收益和极高的设备可用性。

核心参数速览：

技术原理与创新价值：

创新点1：高效能功率半导体设计。5SHY3545L0009 IGBT模块采用了ABB先进的沟槽场截止技术，实现了更低的导通损耗和开关损耗。这意味着在相同的输出功率下，模块自身发热更少，从而允许变频器在更高载频下运行，输出波形更平滑，电机运行更平稳，整体能效更高。

创新点2：高度集成与智能驱动保护。驱动板3BHB013085R0001 并非简单的信号放大器，它集成了电压隔离、短路保护（SCP）、欠压锁定（UVLO）及有源钳位等功能。它能实时监测5SHY3545L0009的工作状态，在微秒级内响应并执行保护，极大避免了因过流或过压导致的IGBT炸裂风险，确保了功率单元的生命周期。

创新点3：模块化与可维护性。将功率、驱动、控制功能模块化设计（如GVC750BE101），使得系统结构清晰，故障诊断和备件更换变得快速简便。当某个模块出现故障时，无需更换整个机架，只需针对性地更换3BHE009681R0101或5SHY3545L0009等故障件，显著缩短了停机时间，降低了全生命周期维护成本。应用案例与行业价值：在一条大型水泥生产线的主风机变频调速项目中，采用了以5SHY3545L0009为核心功率单元的ABB传动系统。该项目要求变频器能适应粉尘多、温度高的恶劣环境，并实现风机的软启停和精确转速控制。系统运行后，凭借5SHY3545L0009的高可靠性，连续三年无故障运行。用户反馈，该套设备不仅节电效果超过预期（年节电费达百万元），其模块化设计使得日常维护非常便捷，为生产的稳定顺行提供了坚实保障。

相关产品组合方案：

1. 1.5SHY3545L0009：核心功率模块，能量转换的执行者。

2. 2.3BHB013085R0001：专用驱动板，与5SHY3545L0009配对使用，提供驱动与保护。

3. 3.3BHE009681R0101 GVC750BE101：主控制模块，负责系统逻辑和通讯，是变频器的“大脑”。

4. 4.5SXE10-0181：吸收电容，用于平滑母线电压，保护IGBT。

5. 5.5STP18L4200：晶闸管模块，常用于变频器的充电单元。

6. 6.DIODE 5SDD 系列：二极管/晶闸管组合模块，用于整流单元。

7. 7.ACS800-U11 控制盘：用于参数设置、监控和故障诊断。

8. 8.5SGF30R2501：可能同系列的其它规格IGBT，用于不同功率等级的单元。

安装维护与全周期支持：

5SHY3545L0009等模块的安装需由专业技术人员执行，确保在断电并确认母线电容放电完毕后进行操作。安装时需注意散热器表面的平整度与清洁度，并均匀涂抹导热硅脂，以保证最佳散热效果。驱动板3BHB013085R0001的安装需确保插接件牢固无误。日常维护重点在于保持散热风道的通畅和定期清灰，并利用系统诊断功能监控模块温度与运行状态。
