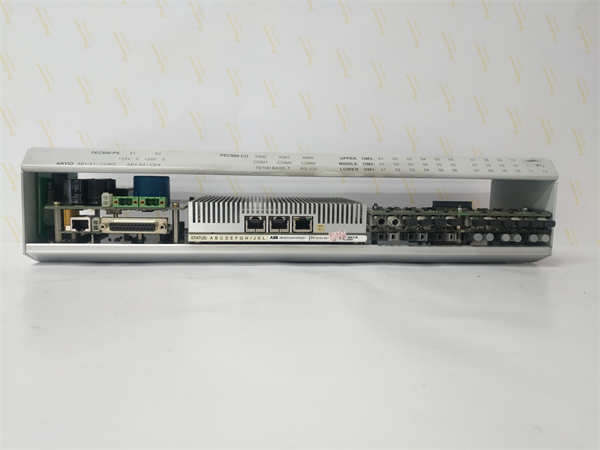

ABB PPD113B01-10-150000 3BHE023784R0123

ABB PPD113B01-10-150000 （订货号：3BHE023784R0123）是ABB公司为其AC 800PEC系列可编程电子控制器（Programmable Electronic Controller）设计的一款专用电压互感器（VT）接口模块。该模块属于发电机励磁系统和同步检查系统的重要组成部分，负责安全、精确地采集高压侧电压信号，并将其转换为低压模拟信号供控制器进行处理，是实现发电机电压调节、并网同步和系统保护的关键前端接口。

应用场景

在大型水力发电站的发电机出口，需要实时监测高达20kV的机端电压，以确保发电机稳定运行并满足并网条件。ABB PPD113B01-10-150000 电压互感器接口模块被安装在励磁系统的控制柜内。它通过电缆直接连接至发电机出口的电压互感器（PT）二次侧，接收其输出的、与高压成比例的110V或100V交流信号。模块内部的高精度采样和调理电路将此信号转换为控制器可识别的低电平模拟量。AC 800PEC控制器根据此信号精确计算电压有效值、频率和相位，从而精确控制励磁电流以稳定机端电压，并在并网前进行精确的同步检查（捕捉“同期点”）。其高可靠性和精度，确保了发电机组能够平滑、安全地投入电网，避免了非同期合闸可能对发电机和电网造成的巨大冲击。

核心参数速览

技术原理与创新价值

创新点1：高精度采样与信号调理技术。ABB PPD113B01-10-150000 模块采用高精度的电阻分压网络、隔离放大器和高速模数转换器（ADC），对电压互感器二次侧的信号进行精确采集和线性转换。其电路设计具有极低的温漂和时漂，确保在电站环境温度变化和长期运行下，测量结果依然保持高度准确，为控制器的决策提供了可信的数据基础。创新点2：强大的电气隔离与抗干扰能力。作为连接一次高压侧和二次低压控制系统的桥梁，安全隔离至关重要。该模块在输入侧和系统侧之间实现了数千伏的电气隔离屏障，有效防止高压窜入对低压控制设备的损害。同时，其设计对电站内常见的电磁干扰（如开关操作引起的浪涌）有极强的抑制能力，保证了信号采集的纯净度和可靠性。创新点3：与AC 800PEC系统的深度集成。该模块专为AC 800PEC架构优化，可通过背板与控制器CPU进行高速、可靠的数据交换。其在系统中可被自动识别和配置，相关的缩放比例、滤波参数等均可在工程师站软件中统一设置，简化了系统工程流程，提升了调试和维护效率。

应用案例与行业价值

案例：区域电网黑启动系统中的电压建立在某区域电网的黑启动方案中，一座大型水电站被指定为启动电源。其励磁系统的可靠性至关重要。该电站的AC 800PEC励磁控制器通过 ABB PPD113B01-10-150000 模块精确监测发电机残压和转速。在电网完全失压的情况下，系统依靠PPD113B01-10-150000 采集的微弱残压信号，成功触发了励磁系统起励，快速、平稳地建立了机端电压，为后续逐步恢复电网供电打下了坚实基础。电站运维专家评价：“PPD113B01-10-150000 模块在极端工况下表现出的测量灵敏度和稳定性令人印象深刻。它是我们励磁系统可靠的‘感官’，对于执行黑启动这类关键任务不可或缺。”

相关产品组合方案

构建完整的发电机励磁与同步测量系统，以下ABB组件与 PPD113B01-10-150000 紧密协同：

· •AC 800PEC 控制器：如CPU模块，系统运算核心。

· •其他PEC模块：如PPD113A01（电流接口模块）、PPD113C01（IO模块）。

· •电源模块：为PEC机架供电。

· •电压互感器（PT）：现场一次传感器，提供原始信号。

· •励磁调节器：AC 800PEC运行的控制算法。

· •同步检査装置：利用电压信号进行并网判断。

安装维护与全周期支持

ABB PPD113B01-10-150000 的安装与调试必须由具备资质的专业人员执行。安装前需确保AC 800PEC系统机柜完全断电。模块应插入机架指定槽位并锁紧。连接电压信号线时，务必确认PT二次侧已安全接地，防止开路产生高电压危险。上电后，需通过ABB工程师站软件对模块进行参数配置和通道校准。日常维护主要包括定期检查接线端子紧固性、通过软件监视测量值是否正常以及定期进行系统功能测试。
