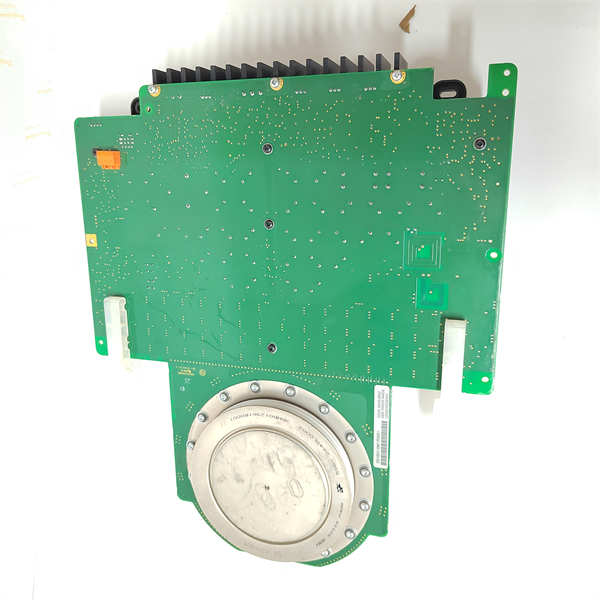

ABB 5SHX2645L0002 3BHB012961R0001 3BHE009681R0101 GVC750BE01

ABB 5SHX2645L0002 是ABB公司生产的一款高功率IGBT模块，通常与驱动板 3BHB012961R0001、控制接口模块 3BHE009681R0101 及门极驱动电源 GVC750BE01 构成核心功率单元套件。这套组件是ABB ACS 6000等系列中压变频器的“心脏”，负责将直流电精准、高效地逆变成可调频调压的交流电，驱动大功率电机。

应用场景:

在一条现代化的钢铁热连轧生产线上，数千千瓦的主传动电机需要瞬间提供巨大的扭矩，同时又要实现极其精确的速度控制。这套以 5SHX2645L0002 IGBT为核心的功率单元，正是实现这一关键任务的核心。当控制系统发出指令后，3BHE009681R0101 模块接收信号，3BHB012961R0001 驱动板和 GVC750BE01 电源协同工作，精确控制 5SHX2645L0002 IBT芯片数以万次每秒的开关动作，将平稳而强大的电力输送给电机。任何单个组件的故障都可能导致整条生产线停机，造成巨大损失，因此这套组件的可靠性与性能直接决定了生产的效率与稳定性。

核心参数速览:

技术原理与创新价值:

· •创新点1：高效低损耗的IGBT芯片技术。 5SHX2645L0002 采用的IGBT芯片代表了ABB在功率半导体领域的顶尖水平。其具有低饱和压降和短开关时间的优点，意味着在导通和开关过程中的能量损耗极低。这不仅提高了整机效率，也减少了散热需求，使变频器结构更紧凑、更可靠。

· •创新点2：集成化与模块化的驱动保护。 驱动板 3BHB012961R0001 和电源 GVC750BE01 并非简单的配件，而是与IGBT芯片深度匹配的“专属控制器”。它们提供极其精确的驱动电压波形，确保IGBT快速、平滑地开启和关断，同时集成了高级保护电路（如Vce退饱和监测），能在微秒级内检测到异常并安全关断 5SHX2645L0002，防止灾难性故障的发生。

· •创新点3：无缝的系统集成与诊断。 控制模块 3BHE009681R0101 作为与上级控制系统的桥梁，将复杂的功率控制逻辑转化为清晰的指令。整个套件具备完善的诊断功能，能将模块温度、驱动状态、故障历史等信息实时上传，实现预测性维护，极大提升了系统的可维护性和运行透明度。

应用案例与行业价值:

在某大型船舶推进系统中，采用ABB ACS6000变频器驱动主推进电机。其核心功率单元即使用了 5SHX2645L0002 套件。

· •应用流程： 船舶操控指令通过控制系统下发至 3BHE009681R0101，经过逻辑运算后，驱动板 3BHB012961R0001 在 GVC750BE01 的供电下，精确控制多个 5SHX2645L0002 IGBT模块的协同工作，产生所需的变频变压电源，驱动推进电机实现从低速蠕动到全速航行的平稳、精确控制。

· •行业价值： 该套件卓越的可靠性和动力性能，保障了船舶航行的绝对安全与操纵灵活性。其高效率也为船舶运营节省了大量燃油消耗。客户反馈：“这套功率组件运行稳定，维护周期长，即使在海洋高盐高湿的恶劣环境下，也从未出现过因功率单元故障导致的停航事件。”

相关产品组合方案:

1. 1.ABB 5SXE10-0181：吸收电容器，与 5SHX2645L0002 配套使用，用于平滑直流母线电压，吸收开关过电压。

2. 2.ABB 3BHE021951R0124：控制系统主板，是整个变频器的顶层控制器，向 3BHE009681R0101 下发控制指令。

3. 3.ABB 5SHY3545L0020：同系列不同规格的IGBT模块，用于其他功率等级的变频器，技术同源。

4. 4.ABB 3BHB003154R010：水冷散热器，为 5SHX2645L0002 等大功率模块提供高效冷却，保证其工作在安全温度区间。

5. 5.ABB 3BHL000986P0001：光纤接口板，用于控制信号与功率驱动之间的电气隔离和信号传输，确保系统抗干扰性。

安装维护与全周期支持:

这套功率组件的安装需要专业工具和严格的工艺要求，特别是IGBT模块的紧固力矩和接触面的导热膏涂抹，直接影响其寿命和可靠性。在日常维护中，需定期检查连接端子的紧固状态和冷却系统的效能。
