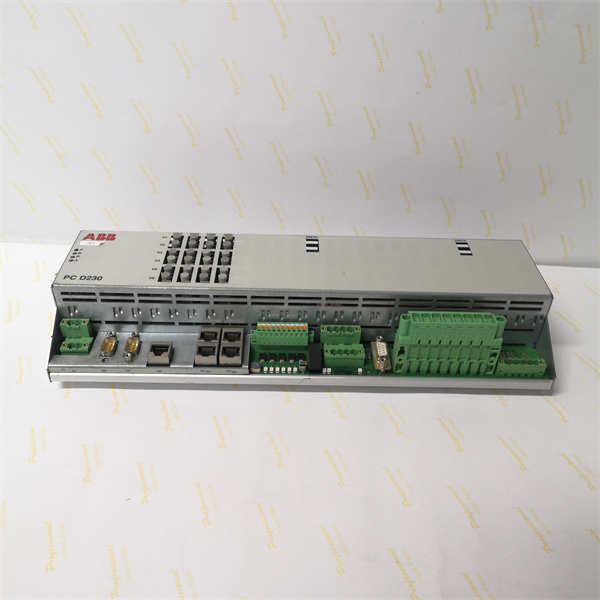

ABB PCD230A 3BHE022291R0101

ABB PCD230A 3BHE022291R0101 是ABB公司REG216系列中的一款高性能发电机差动保护装置。该产品专为大型发电机组设计，提供可靠的差动保护功能，确保发电设备在发生内部故障时能够快速、准确地动作，防止设备损坏和事故扩大。

应用场景

在华东地区某大型水力发电站的300MW水轮发电机组保护系统中，ABB PCD230A 3BHE022291R0101作为核心差动保护装置，实时监测发电机定子绕组两侧电流。当发电机内部发生匝间短路时，装置在20毫秒内检测到差流越限，立即发出跳闸指令，切断发电机与电网的连接，有效防止了故障扩大和设备严重损坏。这体现了PCD230A在电力系统保护中的核心价值：提供快速、可靠的故障检测和保护，保障关键电力设备安全。

核心参数速览

技术原理与创新价值

创新点1： 比例制动差动原理与高精度算法ABB PCD230A采用先进的比例制动差动保护原理，通过实时计算发电机机端和中性点电流的矢量差，准确识别内部故障。其创新的制动特性算法有效防止了在区外故障或CT饱和情况下的误动作，同时保证了内部故障时的快速动作，大大提高了保护的可靠性和安全性。创新点2： 自适应CT饱和检测与故障录波装置内置CT饱和检测功能，能够识别CT饱和情况并自动调整保护策略，防止误动。同时，PCD230A具备完善的故障录波功能，可记录故障前后的电流波形，为事故分析提供详细的数据支持。

应用案例与行业价值

案例：西北地区某大型火电厂发电机保护系统改造项目。该电厂600MW汽轮发电机组原有保护系统动作特性不理想，存在误动风险。采用ABB PCD230A 3BHE022291R0101进行升级后，保护性能显著提升。应用流程： PCD230A实时采集发电机机端和中性点CT的电流信号，通过差动保护算法判断发电机运行状态。当检测到内部故障时，立即发出跳闸指令，并通过IEC 61850协议上传故障信息至监控系统。价值体现： 项目实施后保护系统正确动作率达到100%，避免了因保护误动导致的非计划停机。装置的可靠性使维护成本降低约25%，年节约维护费用超50万元。

相关产品组合方案

1. 1.ABB REG216 平台其他保护模块：如过流、过压、距离保护等

2. 2.ABB CT、PT设备：与PCD230A配套的测量设备

3. 3.ABB 保护测控装置：完整的保护与控制解决方案

4. 4.ABB 保护系统软件：参数设置和监控工具

5. 5.ABB 机箱和电源模块：完整的硬件平台

6. 6.ABB 服务和支持：专业的技术服务团队

安装维护与全周期支持

ABB PCD230A 3BHE022291R0101采用模块化设计，安装维护便捷。日常维护主要包括定期检查装置状态指示灯、备份定值参数和清洁装置表面。建议每年进行一次保护功能校验，确保装置处于良好状态。
